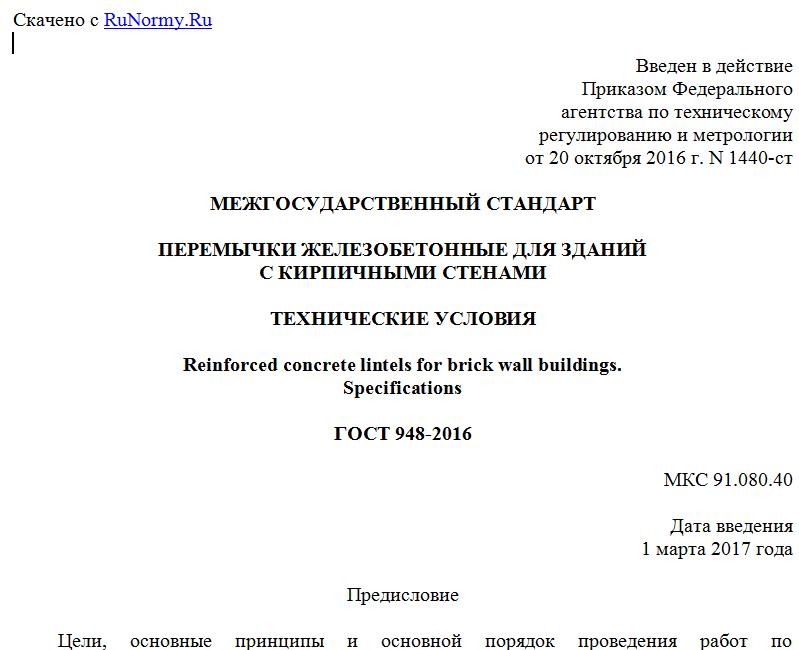

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 октября 2016 г. N 1440-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЕРЕМЫЧКИ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЗДАНИЙ
С КИРПИЧНЫМИ СТЕНАМИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Reinforced concrete lintels for brick wall buildings.
Specifications
ГОСТ 948-2016
МКС 91.080.40
Дата введения
1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом "ЦНИИЭП жилища - институт комплексного проектирования жилых и общественных зданий" (АО "ЦНИИЭП жилища")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 мая 2016 г. N 88-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2016 г. N 1440-ст межгосударственный стандарт ГОСТ 948-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
5 ВЗАМЕН 948-84
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает типы, основные параметры и размеры железобетонных перемычек, общие технические требования к ним.
Настоящий стандарт распространяется на железобетонные перемычки, изготовляемые из тяжелого бетона и предназначенные для перекрытия проемов в кирпичных стенах зданий различного назначения.
Допускается применение перемычек для перекрытия проемов в стенах из искусственных и природных камней.
Перемычки, предназначенные для эксплуатации в условиях воздействия агрессивной среды, а также в зданиях с расчетной сейсмичностью 7 баллов и более, должны удовлетворять дополнительным требованиям, установленным проектной документацией здания в соответствии с требованиями действующих нормативных документов <*>, указанным в заказе на изготовление перемычек.
--------------------------------
<*> В Российской Федерации действует СП 14.13330.2014 "СНиП II-7-81* Строительство в сейсмических районах".
Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на железобетонные перемычки конкретных типов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия
ГОСТ 7473-2010 Смеси бетонные. Технические условия
ГОСТ 8829-94 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости
ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости
ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 10884-94 Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия
ГОСТ 10922-2012 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия
ГОСТ 12730.0-78 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости
ГОСТ 12730.3-78 Бетоны. Метод определения водопоглощения
ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 14098-2014 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры
ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности
ГОСТ 17625-83 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности
ГОСТ 22362-77 Конструкции железобетонные. Методы измерения силы натяжения арматуры
ГОСТ 22690-2015 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 23009-2015 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)
ГОСТ 26633-2012 Бетоны тяжелые и мелкозернистые. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 перемычка: Конструктивный элемент - балка, перекрывающий оконный или дверной проемы в стене и воспринимающий нагрузку от вышерасположенной конструкции.
3.2 перемычка железобетонная: Железобетонная балка, применяемая для перекрытия оконного или дверного проемов в стене и воспринимающая нагрузку от вышерасположенной конструкции.
4. Типы, основные параметры и размеры
4.1 Перемычки подразделяют на следующие типы:
ПБ - брусковые, шириной до 250 мм включительно (см. рисунок 1);
ПП - плитные, шириной более 250 мм (см. рисунок 2);
ПГ - балочные, с четвертью для опирания или примыкания плит перекрытий (см. рисунок 3);
ПФ - фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более (см. рисунок 4).
1 - технологический уклон
Рисунок 1 - Перемычка типа ПБ
1 - технологический уклон
Рисунок 2 - Перемычка типа ПП
Рисунок 3 - Перемычка типа ПГ
Рисунок 4 - Перемычка типа ПФ
4.2 Форма, размеры и показатели материалоемкости (расход бетона) перемычек для стен из кирпича толщиной 65 мм должны соответствовать:
типа ПБ - указанным на рисунке 1 и в таблице 1;
" ПП - " " " 2 " " " 2;
" ПГ - " " " 3 " " " 3;
" ПФ - " " " 4 " " " 4.
4.3 Форма, размеры и показатели материалоемкости (расход бетона) перемычек для стен из кирпича толщиной 88 мм должны соответствовать:
типа ПБ - указанным на рисунке 1 и в таблице 5;
" ПП - " " " 2 " " " 6;
" ПФ - " " " 4 " " " 7.
4.4 Перемычки типов ПБ и ПП допускается изготовлять с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани перемычки могут быть меньше соответствующих размеров верхней грани: длина - до 20 мм, ширина - до 8 мм (см. рисунки 1 и 2).
4.5 Марки бетона по морозостойкости перемычек назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства согласно указаниям таблицы А.1 приложения А.
Таблица 1
Марка перемычки Основные размеры перемычки, мм Расчетная нагрузка, кН/м (кгс/м) Расход материалов (справочный) Масса перемычки (справочная), кг Типовая проектная документация
Длина l Ширина b Высота h Бетон, м3 Сталь, кг
Перемычки с ненапрягаемой арматурой
1ПБ 10-1 1030 120 65 0,98 (100) 0,008 0,31 20 [1]
1ПБ 13-1 1290 0,010 0,41 25
1ПБ 16-1 1550 0,012 0,48 30
2ПБ 10-1 120 140 0,017 0,24 43
2ПБ 10-1-п 1030 0,50
2ПБ 13-1 0,022 0,31 54
2ПБ 13-1-п 1290 0,57
2ПБ 16-2 1,96 (200) 0,026 0,53 65
2ПБ 16-2-п 1550 0,79
2ПБ 17-2 0,028 0,57 71
