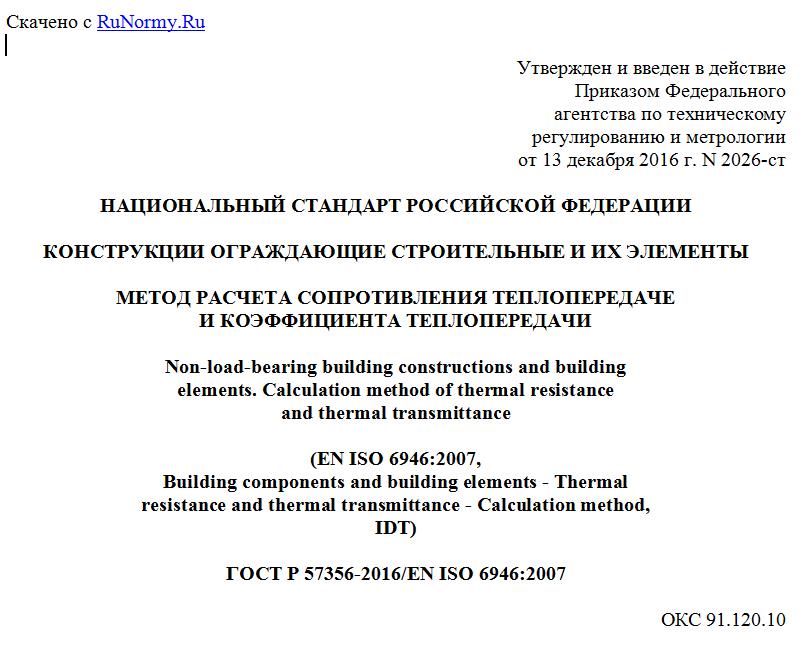

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ ОГРАЖДАЮЩИЕ СТРОИТЕЛЬНЫЕ И ИХ ЭЛЕМЕНТЫ
МЕТОД РАСЧЕТА СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧЕ
И КОЭФФИЦИЕНТА ТЕПЛОПЕРЕДАЧИ
Non-load-bearing building constructions and building
elements. Calculation method of thermal resistance
and thermal transmittance
(EN ISO 6946:2007,
Building components and building elements - Thermal
resistance and thermal transmittance - Calculation method,
IDT)
ГОСТ Р 57356-2016/EN ISO 6946:2007
ОКС 91.120.10
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН) на основе официального перевода на русский язык англоязычной версии европейского стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2016 г. N 2026-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН ИСО 6946:2007 "Компоненты и элементы здания. Термическое сопротивление и коэффициент теплопередачи. Метод вычисления" (EN ISO 6946:2007 "Building components and building elements - Thermal resistance and thermal transmittance - Calculation method", IDT).
Наименование настоящего стандарта изменено по отношению к наименованию указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт предоставляет часть методики расчета, оценивающей вклад, который строительные конструкции вносят в энергопотребление и общую энергетическую характеристику зданий.
Настоящий стандарт описывает методы расчета сопротивления теплопередаче фрагментов конструкций, состоящих из термически однородных слоев, и коэффициентов теплопередачи для этих случаев.
В настоящем стандарте также рассматривается случай определения приведенного сопротивления теплопередаче конструкций, которые можно представить в виде конечной суммы элементарных фигур, с ограничением применения по максимальной погрешности в сравнении верхнего и нижнего пределов сопротивления теплопередаче.
Настоящий стандарт характеризует плоские фрагменты конструкций здания. Приблизительный метод расчета трансмиссионных тепловых потерь, предусматривающий учет некоторых точечных теплопроводных включений, также приведен в настоящем стандарте.
Приложение B предоставляет дополнительные данные для определения теплотехнических параметров воздушных прослоек.
В приложении C приведен расчет коэффициента теплопередачи фрагментов конструкций со слоями, толщина которых изменяется по линейной зависимости.
Пункт D.3 приложения D содержит ориентировочную методику учета механических крепежных средств, включая скрытые крепежные средства.
Пункт D.4 приложения D рассматривает случай опрокинутой кровли и не применяется в расчетах, касающихся определения параметров систем охлаждения.
1. Область применения
Настоящий стандарт содержит метод расчета сопротивления теплопередаче и коэффициента теплопередачи фрагментов конструкций зданий, содержащих исключительно плоские элементы, исключая двери, окна и другие светопрозрачные ограждения, ограждающие конструкции, не несущие нагрузку и которые участвуют в процессе теплопередачи в землю, а также плоские элементы конструкций, которые рассчитываются на проникновение через них воздуха, при проектировании зданий за рубежом.
Метод расчета основывается на расчетных теплопроводностях или коэффициентах теплопередачи, или сопротивлении теплопередаче материалов и изделий, которые относятся к настоящей области применения.
Рассматриваемый метод применяется исключительно для плоских элементов фрагментов ограждающих конструкций, которые состоят из термически однородных слоев (при этом в их состав могут быть включены воздушные прослойки). Другие случаи выходят за пределы области применения настоящего стандарта.
Настоящий стандарт содержит ориентировочный метод расчета, который может быть использован для фрагментов конструкций, содержащих некоторые теплотехнические неоднородности (влияние металлических крепежных средств) с помощью поправочного коэффициента, рассмотренного в приложении D.
Настоящий стандарт находит применение для расчетов энергопотребления и обеспечения тепловых потребностей, которые образуются из-за необходимости компенсировать теплопередачу через указанные конструкции при выполнении соответствующих проектных работ на территории стран, состоящих в международной организации ИСО, за исключением Российской Федерации. На территории Российской Федерации методики, используемые в настоящем стандарте, могут применяться для справочных расчетов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ISO 7345:1987 Thermal insulation - Physical quantities and definitions (Теплоизоляция. Физические величины и определения)
ISO 13370:2007 Thermal performance of buildings - Heat transfer via the ground - Calculation methods (Тепловые характеристики зданий. Теплопередача через грунт. Метод расчета)
ISO 13789:2007 Thermal performance of buildings - Transmission and ventilation heat transfer coefficients - Calculation method (Тепловые характеристики зданий. Удельные тепловые потери за счет теплопередачи и вентиляции. Методы расчета)
3. Термины, определения, условные обозначения
и единицы измерения
3.1. Термины и определения
В настоящем стандарте применены термины и определения согласно ИСО 7345, а также следующие:
3.1.1 элемент здания (building element): Некоторая конструкция здания, например стена, междуэтажное перекрытие или кровельное покрытие.
3.1.2 фрагмент здания (building component): Элемент здания или часть этой конструкции.
Примечание - В настоящем стандарте термин "деталь" используется как синоним слова "элемент".
3.1.3 термически однородный слой (thermally homogeneous layer): Фрагмент ограждающей конструкции, в котором линии равной температуры расположены параллельно друг другу.
3.2. Условные обозначения и единицы измерения
Условное обозначение Величина Единица измерения
A Площадь м2
d Толщина м
h Коэффициент теплопередачи (по плоскости конструкции) Вт/(м2·°C)
R Расчетное термическое сопротивление (от поверхности к поверхности) м2·°C/Вт
Rg Сопротивление теплопередаче воздушной прослойки м2·°C/Вт
Rse Сопротивление теплопередаче внешней поверхности м2·°C/Вт
Rsi Сопротивление теплопередаче внутренней поверхности м2·°C/Вт
RT Приведенное сопротивление теплопередаче (от одной среды окружения к другой) м2·°C/Вт
Верхний предел приведенного сопротивления теплопередаче м2·°C/Вт
Нижний предел приведенного сопротивления теплопередаче м2·°C/Вт
RU Сопротивление теплопередаче необогреваемого пространства м2·°C/Вт
U Коэффициент теплопередачи Вт/(м2·°C)
Теплопроводность Вт/(м·°C)
4. Методы расчета
Метод расчета состоит в следующем:
- необходимо определить термическое сопротивление каждой термически однородной части фрагмента здания;
- следует суммировать отдельные термические сопротивления, чтобы получить сопротивление теплопередаче фрагмента здания, включая в эту сумму также влияние сопротивления теплопередаче внешней и внутренней поверхностей фрагмента конструкции.
Термические сопротивления отдельных фрагментов определяют в соответствии с 5.1.
Значения сопротивления теплоотдаче на внутренней и внешней поверхностях фрагментов конструкций, приведенные в 5.2, являются приближенными, но достаточными для проведения расчета в большинстве случаев. В приложении A приведена подробная процедура расчета сопротивления теплоотдаче для поверхностей с низким коэффициентом излучения, с учетом удельных скоростей наружного ветра и для некоторых неплоских поверхностей.
При применении настоящего стандарта принято допущение, что воздушные прослойки можно считать термически однородными слоями. Значения сопротивления теплопередаче крупных воздушных прослоек, имеющих поверхности с высоким коэффициентом излучения, приведены в 5.3. В приложении B приведена методика определения для некоторых других случаев.
Термические сопротивления слоев объединяются следующим образом:
a) для фрагментов конструкций, состоящих из термически однородных слоев, находят общее сопротивление теплопередаче фрагмента в соответствии с 6.1 и коэффициент теплопередачи в соответствии с разделом 7;
b) для фрагментов конструкций, имеющих один или несколько термически неоднородных слоев, находят общее сопротивление теплопередаче фрагмента в соответствии с 6.1 и коэффициент теплопередачи в соответствии с разделом 7;
c) для фрагментов конструкций, содержащих слой, толщина которого изменяется по линейному закону, находят коэффициент теплопередачи и/или общее сопротивление теплопередаче в соответствии с приложением C.
Для приближенного расчета коэффициента теплопередачи в соответствии с приложением Г для учета влияния воздушных пустот в изоляции, механических крепежных средств, проходящих сквозь изоляционный слой, и для учета атмосферных осадков на крышах с обратной кровлей в ряде случаев применяются поправочные коэффициенты.
Коэффициент теплопередачи, вычисленный таким образом, применяется для количественного описания процесса теплопередачи между окружающими средами на одной из двух сторон рассматриваемого фрагмента, например, внутренняя и наружная среда окружения, две внутренние среды окружения в случае внутренней перегородки, внутренняя среда окружения и необогреваемое пространство. Упрощенные процедуры приведены в 5.4 для возможности использования теплофизических свойств необогреваемых пространств как термически однородных слоев с некоторыми значениями сопротивления теплопередаче.
Примечание - Расчет скорости теплового потока принято осуществлять с использованием рабочей температуры (обычно приближенной до арифметического среднего температуры воздуха и осредненной радиационной температуры поверхностей, расположенных в помещении), чтобы охарактеризовать микроклимат помещений зданий, и температуры воздуха, чтобы охарактеризовать наружную окружающую среду. Другие определения температуры окружающей среды также используются в ряде случаев для расчетов. См. также приложение A.
5. Сопротивление теплопередаче и термическое сопротивление
5.1. Термическое сопротивление однородных слоев
Значения тепловых характеристик фрагментов конструкций (отдельных однородных слоев постоянной толщины) могут быть заданы либо как теплопроводность фрагмента, либо как термическое сопротивление фрагмента. Если задан коэффициент теплопроводности, то определить термическое сопротивление слоя можно с помощью формулы:
(1)
где d - толщина слоя материала в определенном фрагменте;
- теплопроводность материала в соответствующем фрагменте, определенная в соответствии с нормативными документами, действующими на национальном уровне.
Примечание - Толщина d может отличаться от номинальной толщины (например, когда сжимающееся изделие устанавливается в сжатом состоянии, то d меньше номинальной толщины). В зависимости от конкретного случая рекомендуется в величину d также вводить поправку для допусков на толщину (например, когда изменение толщины является негативным фактором).
Значения термического сопротивления, используемые в промежуточных вычислениях, должны быть вычислены, по меньшей мере, до трех десятичных разрядов.
