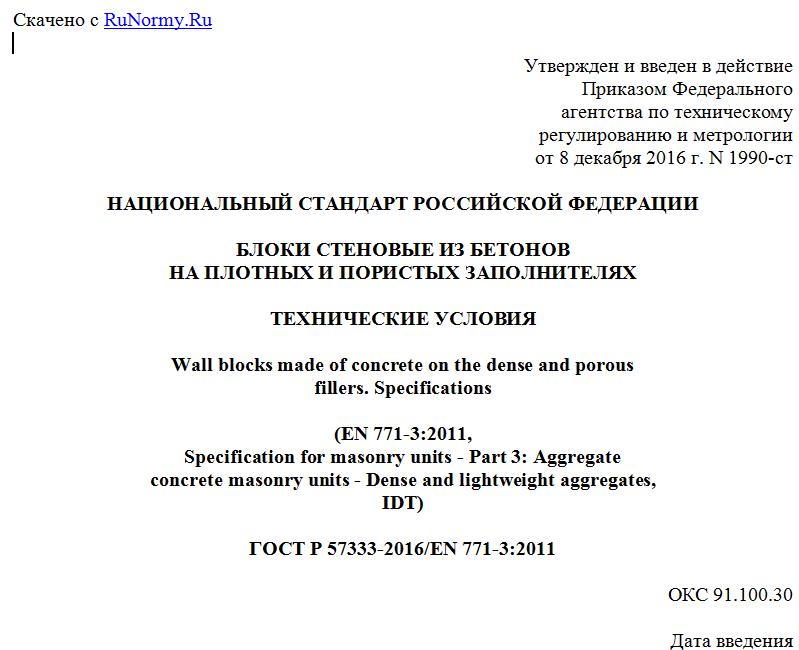

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 декабря 2016 г. N 1990-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БЛОКИ СТЕНОВЫЕ ИЗ БЕТОНОВ
НА ПЛОТНЫХ И ПОРИСТЫХ ЗАПОЛНИТЕЛЯХ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Wall blocks made of concrete on the dense and porous
fillers. Specifications
(EN 771-3:2011,
Specification for masonry units - Part 3: Aggregate
concrete masonry units - Dense and lightweight aggregates,
IDT)
ГОСТ Р 57333-2016/EN 771-3:2011
ОКС 91.100.30
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство"), Центральным научно-исследовательским проектно-конструкторским и технологическим институтом бетона и железобетона имени А.А. Гвоздева (НИИЖБ им. А.А. Гвоздева) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 декабря 2016 г. N 1990-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 771-3:2011 "Подробное описание элементов каменной кладки. Часть 3. Бетонные стеновые блоки на плотных и легких заполнителях" (EN 771-3:2011 "Specification for masonry units - Part 3: Aggregate concrete masonry units - Dense and lightweight aggregates, IDT)
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает характеристики, технологические нормы и правила на бетонные стеновые блоки, изготовленные из плотных и пористых заполнителей или комбинации того и другого (далее - блоки). Блоки предназначены, главным образом, для возведения каменной кладки (из обычных, лицевых или открытых для воздействия блоков), которая может или не может быть несущим элементом здания, а также для применения в гражданском строительстве. Данные блоки пригодны для всех форм возведения стен, включая одиночную перегородку, внешнюю облегченную кладку к дымоходам, облегченную стену из пустотелых блоков, несущие внутренние стены, подпорную стенку и цокольный этаж. Они могут обеспечивать противопожарную защиту, теплоизоляцию, звукоизоляцию и звукопоглощение.
Настоящий стандарт распространяется на блоки, имеющие форму прямоугольного параллелепипеда, специальную форму или форму доборного элемента.
Настоящий стандарт определяет рабочие характеристики, касающиеся, например, прочности, плотности, размерной точности блока, а также предусматривает оценку соответствия определенного блока настоящему стандарту. Сюда также включены требования к маркировке продукции, охваченной настоящим стандартом.
Настоящий стандарт не нормирует стандартные размеры, углы и радиусы блоков специальной формы. Стандарт не распространяется на стеновые панели на высоту этажа, на обкладку дымоходов, элементы, предназначенные для кладки водонепроницаемого горизонтального ряда, элементы с включенным теплоизоляционным материалом, приклеенным на лицевые поверхности блока, или материалом, повышающим огнестойкость.
2. Нормативные ссылки
Следующие ссылочные документы являются обязательными для применения настоящего стандарта. Для устаревших ссылок применяется только цитируемое издание. Для недатированных ссылок применяется самое последнее издание ссылочного документа (включая поправки).
EN 772-1, Methods of test for masonry units - Part 1: Determination of compressive strength (Элементы каменной кладки. Методы испытаний. Часть 1. Определение предела прочности при сжатии)
EN 772-2, Methods of test for masonry units - Part 2: Determination of percentage area of voids in aggregate concrete masonry units (by paper indentation) [Элементы каменной кладки. Методы испытаний. Часть 2. Определение процентного содержания пустот в бетонных стеновых блоках на заполнителях (путем вдавливания бумаги)]
EN 772-6, Methods of test for masonry units - Part 6: Determination of bending tensile strength of aggregate concrete masonry units (Элементы каменной кладки. Методы испытаний. Часть 6. Определение предела прочности при изгибе бетонных стеновых блоков на заполнителях)
EN 772-11 <1>, Methods of test for masonry units - Part 11: Determination of water absorption of aggregate concrete, autoclaved aerated concrete, manufactured stone and natural stone masonry units due to capillary action and the initial rate of water absorption of clay masonry units (Элементы каменной кладки. Методы испытаний. Часть 11. Определение впитывания воды бетонными стеновыми блоками на плотных или легких заполнителях, автоклавными ячеистобетонными блоками, искусственными и природными камнями вследствие капиллярного подсоса и начальной скорости впитывания воды керамическими стеновыми кирпичами)
--------------------------------
<1> Отменен. Действует EN 772-11:2011 "Methods of test masonry units - Part 11: Determination of water absorption of aggregate concrete, manufactured stone and natural stone masonry units due to capillary action and the initial rate of water absorption of clay masonry units".
EN 772-13, Methods of test for masonry units - Part 13: Determination of net and gross dry density of masonry units (except for natural stone) [Элементы каменной кладки. Методы испытаний. Часть 13. Определение проектируемой плотности и плотности элементов каменной кладки в сухом состоянии (кроме природного камня)]
EN 772-16:2011, Methods of test for masonry units - Part 16: Determination of dimensions (Элементы каменной кладки. Методы испытаний. Часть 16. Определение размеров)
EN 772-20, Methods of test for masonry units - Part 20: Determination of flatness of faces of aggregate concrete, manufactured stone and natural stone masonry units (Элементы каменной кладки. Методы испытаний. Часть 20. Определение плоскостности граней бетонных стеновых блоков с заполнителем и природных стеновых камней)
EN 1052-2, Methods of test for masonry - Part 2: Determination of flexural strength (Методы испытаний каменной кладки. Часть 2. Определение прочности на изгиб)
EN 1052-3, Methods of test for masonry - Part 3: Determination of initial shear strength (Методы испытаний каменной кладки. Часть 3. Определение начального сопротивления сдвигу)
EN 1745, Masonry and masonry products - Methods for determining thermal properties (Каменная кладка и штучный (каменный) материал. Методы определения тепловых свойств)
EN 13501-1, Fire classification of construction products and building elements - Part 1: Classification using data from reaction to fire tests (Пожарная классификация строительных материалов и элементов зданий. Часть 1. Классификация на основе использования данных реакции при испытаниях на огнестойкость)
EN ISO 12572, Hygrothermal performance of building materials and products - Determination of water vapour transmission properties (ISO 12572:2001) (Гигротермическая характеристика строительных материалов и изделий. Определение свойств проницаемости паров воды)
3. Термины, определения и обозначения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 блок для каменной кладки (masonry unit): Предварительно отформованный элемент, предназначенный для применения в каменной кладке.
3.1.2 обычный блок каменной кладки (common masonry unit): Блок каменной кладки, предназначенный для кладки стен, как правило, с последующей отделкой.
3.1.3 лицевой блок каменной кладки (facing masonry unit): Блок каменной кладки, предназначенный для кладки и одновременной облицовки стен и имеющий одну или две лицевые грани, открытые для воздействия внешних климатических условий.
3.1.4 открытый для воздействия блок каменной кладки (exposed masonry unit): Лицевой блок каменной кладки, открытый для внешних климатических условий без штукатурки или другой эквивалентной защиты.
3.1.5 бетонный блок на заполнителях для каменной кладки (aggregate concrete masonry unit): Блок каменной кладки, изготовленный из вяжущего вещества на основе цемента, заполнителей и воды, который может содержать примеси, красящие пигменты и другие материалы, включенные во время или на более позднем этапе изготовления блока.
3.1.6 координационный размер (coordinating size): Размер координационного пространства, выделенного блоку каменной кладки, включая элементы сцепления для соединений и допустимые отклонения.
3.1.7 рабочий размер (work size): Размер блока, заданный для его производства, которому фактический размер соответствует в пределах допустимых отклонений.
3.1.8 фактический размер (actual size): Размер блока в состоянии для измерений.
3.1.9 геометрически правильный блок каменной кладки (regular-shaped masonry unit): Блок каменной кладки, имеющий форму прямоугольного параллелепипеда.
Примечание - Примеры разных форм блоков приведены в приложении C.
3.1.10 блок каменной кладки специальной формы (specifically shaped masonry unit): Блок каменной кладки, который не имеет форму прямоугольного параллелепипеда.
3.1.11 доборный элемент (accessory unit): Элемент, имеющий специальную форму для обеспечения определенной функции, например для завершения геометрии каменной кладки.
3.1.12 элементы сцепления (interlocking features): Выступы и впадины на поверхности блоков, совпадающие по форме.
Пример - Системы выступов и канавок для соединений в шпунт.
3.1.13 отверстие (hole): Пустоты, образованные при формовании, которые могут быть сквозными и несквозными.
3.1.14 углубление (в постельной грани) (frog): Рифля, отформованная на постельной грани блока.
3.1.15 углубление на поверхности блока (recess): Углубление или вмятина на одной или нескольких поверхностях блока.
Пример - Карман для строительного раствора, шпонка первого слоя штукатурки, выемка для захвата.
3.1.16 наружная стенка пустотелого блока (shell): Сплошной материал между пустотами и гранью или торцом блока.
3.1.17 перемычка в пустотелом блоке (web): Сплошной материал между отформованными пустотами в блоке.
3.1.18 нормативное (декларируемое) значение (declared value): Числовое значение, в достижении которого производитель уверен, принимая во внимание точность испытания и изменчивость производственного процесса.
3.1.19 блоки каменной кладки категории I (category I masonry units): Блоки с нормируемым пределом прочности при сжатии и гарантированной обеспеченностью, не превышающей 5%.
Примечание - Нормируемую прочность на сжатие определяют либо по его среднему значению, либо с учетом гарантированной обеспеченности.
3.1.20 блоки каменной кладки категории II (category II masonry units): Блоки, не соответствующие уровню доверительности блоков категории I.
3.1.21 нормированная прочность при сжатии блоков каменной кладки (normalized compressive strength of masonry units): Значение прочности при сжатии блока, пересчитанное на прочность при сжатии эквивалентного блока шириной 100 мм и высотой 100 мм в воздушно-сухом состоянии.
Примечание - См. метод, приведенный в ЕН 772-1.
3.1.22 средняя прочность при сжатии блоков каменной кладки (mean compressive strength of masonry units): Среднеарифметическое значение прочности при сжатии нескольких блоков.
3.1.23 характеристическая (требуемая) прочность при сжатии блоков каменной кладки (characteristic compressive strength of masonry units): Прочность при сжатии, соответствующая нижнему допуску 5% прочности при сжатии блоков.
3.1.24 общая толщина перемычек и наружных стенок (combined thickness of webs and shells): Сумма толщин наружных стенок и перемычек от одной грани или тычка блока каменной кладки до соответствующей противоположной грани или тычка по любой траектории, обеспечивающая наименьшее значение, выраженное в процентах ширины или длины блока соответственно.
3.1.25 партия блоков (product group): Продукция одного производителя, имеющая общие значения для одной или нескольких характеристик.
3.1.26 партия груза (consignment): Отгрузка от поставщика.
3.1.27 отверстие для захвата (grip hole): Выемка в блоке, обеспечивающая удобный захват и перенос блока вручную или машиной.
3.2 Обозначения
В настоящем стандарте применены следующие обозначения:
l - длина, мм;
ld - длина диагонали, мм;
w - ширина, мм;
h - высота, мм;
fb - нормированная прочность при сжатии, Н/мм2;
fc - характеристическая прочность при сжатии, Н/мм2;
fm - средняя прочность при сжатии, Н/мм2;
fbi - частный (единичный) результат на прочность при сжатии, Н/мм2;
- теплопроводность блока в сухом состоянии при средней температуре 10 °C.
4. Материалы
Технические требования к материалам, которые надо использовать, должны быть включены в документацию производственного контроля (см. 8.3). Если имеются в распоряжении подходящие стандарты, то они должны быть использованы, кроме стандартов на заполнители, в которых не предъявляются требования к
