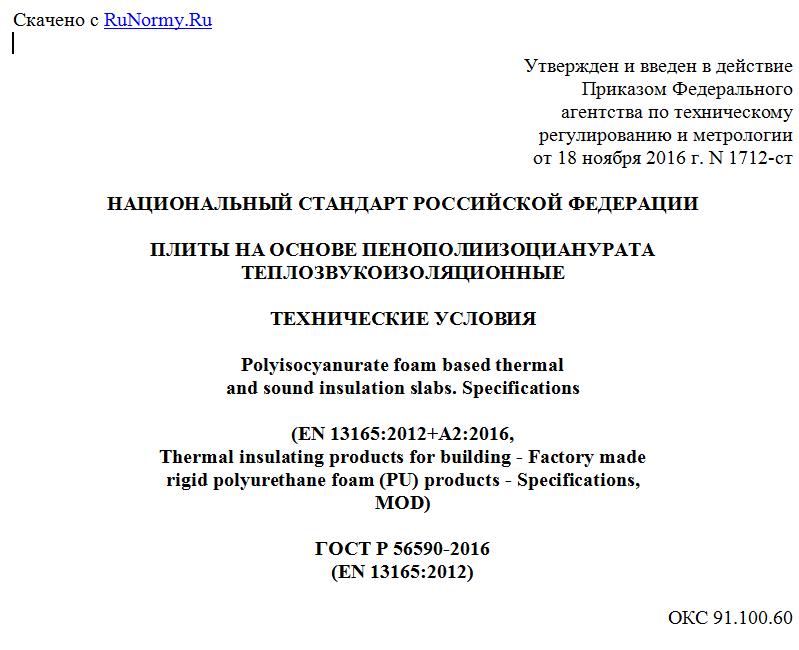

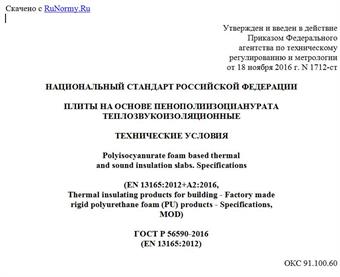

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 ноября 2016 г. N 1712-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЛИТЫ НА ОСНОВЕ ПЕНОПОЛИИЗОЦИАНУРАТА ТЕПЛОЗВУКОИЗОЛЯЦИОННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Polyisocyanurate foam based thermal
and sound insulation slabs. Specifications
(EN 13165:2012+A2:2016,
Thermal insulating products for building - Factory made
rigid polyurethane foam (PU) products - Specifications,
MOD)
ГОСТ Р 56590-2016
(EN 13165:2012)
ОКС 91.100.60
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН), Национальной ассоциацией производителей панелей из пенополиуретана (Ассоциация НАППАН) на основе собственного перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 ноября 2016 г. N 1712-ст
4 Настоящий стандарт является модифицированным по отношению к европейскому стандарту ЕН 13165:2012+А2:2016 "Теплоизоляционные изделия для зданий. Изделия из жесткого пенополиуретана заводского изготовления (PUR). Технические условия" [EN 13165:2012+A2:2016 "Thermal insulating products for building - Factory made rigid polyurethane foam (PU) products - Specifications", MOD] путем внесения изменений, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
В настоящем стандарте учтены изменения к указанному европейскому стандарту, одобренные Европейским комитетом по стандартизации 15 декабря 2014 г.
Сведения о соответствии ссылочных межгосударственных и национального стандартов европейским и международному стандарту, использованным в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р 56590-2015
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
В настоящий модифицированный стандарт внесены следующие изменения относительно европейского стандарта:
- изменено наименование стандарта.
Примечание - Европейский стандарт содержит в наименовании термин "пенополиуретан", при этом в равной степени распространяется и на изделия из пенополиизоцианурата. Пенополиизоцианурат является материалом, отличающимся от пенополиуретана содержанием и количеством составляющих компонентов, проявляет более высокие свойства в части пожарно-технических характеристик. Настоящий стандарт содержит требования преимущественно к плитам на основе пенополиизоцианурата;
- исключены ссылки на европейские региональные стандарты: EN ISO 1182, EN ISO 11925-2, EN 13823, EN ISO 1716, не принятые в качестве межгосударственных стандартов;
- исключено приложение ZA, так как положения, изложенные в нем, не применяются в Российской Федерации;
- ссылка на EN 13501-1 заменена ссылками на межгосударственные стандарты ГОСТ 30244, ГОСТ 30402, ГОСТ 12.1.044, распространяющиеся на тот же аспект стандартизации, но не гармонизированные с ним;
- включен показатель "равновесная сорбционная влажность";
- для плит, применяемых для звукоизоляции, включен показатель "индекс изоляции воздушного шума";
- введены ссылки на методы определения теплопроводности, паропроницаемости и равновесной сорбционной влажности, применяемые в практике проектирования и строительства Российской Федерации;
- заменены ссылки на европейские и международный стандарты ссылками на соответствующие межгосударственные и национальный стандарты;
- измененные ссылки, слова, фразы, сноска выделены в тексте курсивом.
1. Область применения
Настоящий стандарт устанавливает требования к изделиям из пенополиизоцианурата (далее - изделия) с облицовкой или покрытием, или без них, применяемые для тепловой изоляции ограждающих конструкций зданий и сооружений. Изделия изготовляют в виде плит.
Примечание - К изделиям из пенополиизоцианурата (PIR) относятся также изделия из жесткого пенополиуретана (PUR), на которые также распространяются требования настоящего стандарта. В настоящем стандарте требования к изделиям из пенополиуретана PUR и пенополиизоцианурата PIR не разделены.
Изделия, выпускаемые в соответствии с настоящим стандартом, применяют также в системах утепления и многослойных изделиях. Требования к системам утепления, в которых применяют данные изделия, в настоящем стандарте не рассматриваются.
Настоящий стандарт устанавливает характеристики и требования к изделиям, методам испытаний, оценке соответствия, маркировке и этикетированию.
Настоящий стандарт не устанавливает требования к изделиям для конкретных областей применения. Эти требования должны определяться стандартами на изделия конкретных видов или сводами правил, не противоречащими требованиям настоящего стандарта.
Настоящий стандарт не распространяется на изделия, для которых при средней температуре испытаний 10 °C значения термического сопротивления составляют менее 0,25 м2·К/Вт или значения теплопроводности более 0,060 Вт/(м·К).
Настоящий стандарт не распространяется на изделия, предназначенные для тепловой изоляции инженерного и технологического оборудования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 24816-2014 Материалы строительные. Метод определения равновесной сорбционной влажности
ГОСТ 25898-2012 Материалы и изделия строительные. Методы определения паропроницаемости и сопротивления паропроницанию
ГОСТ 27296-2012 Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций
ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть
ГОСТ 30402-96 Материалы строительные. Метод испытания на воспламеняемость
ГОСТ 31430-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения содержания органических веществ
ГОСТ 31704-2011 (EN ISO 354:2003) Материалы звукопоглощающие. Метод измерения звукопоглощения в реверберационной камере
ГОСТ 31705-2011 (EN ISO 11654:1997) Материалы звукопоглощающие, применяемые в зданиях. Оценка звукопоглощения
ГОСТ 31915-2011 (EN 13172:2008) Изделия теплоизоляционные. Оценка соответствия
ГОСТ 31924-2011 (EN 12939:2000) Материалы и изделия строительные большой толщины с высоким и средним термическим сопротивлением. Методы определения термического сопротивления на приборах с горячей охранной зоной и оснащенных тепломером
ГОСТ 31925-2011 (EN 12667:2001) Материалы и изделия строительные с высоким и средним термическим сопротивлением. Методы определения термического сопротивления на приборах с горячей охранной зоной и оснащенных тепломером
ГОСТ EN 822-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения длины и ширины
ГОСТ EN 823-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения толщины
ГОСТ EN 824-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения отклонения от прямоугольности
ГОСТ EN 825-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения отклонения от плоскостности
ГОСТ EN 826-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения характеристик сжатия
ГОСТ EN 1602-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения кажущейся плотности
ГОСТ EN 1604-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения стабильности размеров при заданной температуре и влажности
ГОСТ EN 1605-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения деформации при заданной сжимающей нагрузке и температуре
ГОСТ EN 1606-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения ползучести при сжатии
ГОСТ EN 1607-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения прочности при растяжении перпендикулярно к лицевым поверхностям
ГОСТ EN 1609-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения водопоглощения при кратковременном частичном погружении
ГОСТ EN 12086-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения характеристик паропроницаемости
ГОСТ EN 12087-2011 Изделия теплоизоляционные, применяемые в строительстве. Методы определения водопоглощения при длительном погружении
ГОСТ EN 12088-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения диффузионного влагопоглощения в течение длительного времени
ГОСТ EN 12089-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения характеристик изгиба
ГОСТ EN 12090-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения характеристик сдвига
ГОСТ EN 12091-2011 Изделия теплоизоляционные, применяемые в строительстве. Метод определения морозостойкости
ГОСТ Р ИСО 16269-6-2005 Статистические методы. Статистическое представление данных. Определение статистических толерантных интервалов
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 пенополиизоцианурат (PIR): Жесткий ячеистый термореактивный полимерный изоляционный материал, имеющий закрытую ячеистую структуру, состоящий в основном из полимеров группы полиизоциануратов.
3.1.2 жесткий пенополиуретан (PUR): Жесткий ячеистый термореактивный полимерный изоляционный материал, имеющий закрытую ячеистую структуру, состоящий в основном из полимеров группы полиуретанов.
3.1.3 уровень (level): Характеристика показателя, указываемая в виде наибольшего или наименьшего декларируемого значения.
3.1.4 класс (class): Ограниченный двумя уровнями диапазон значения характеристики, в котором должно находиться значение этой характеристики.
3.1.5 плита (board, slab): Жесткое или полужесткое изоляционное изделие прямоугольной формы и сечения, толщина которого значительно меньше других его размеров.
Примечание - Толщина плит, как правило, меньше толщины многослойного изделия. Поставляемые плиты могут иметь скос или клиновидную форму.
3.1.6 облицовка (facing): Функциональный или декоративный покровный слой изделия толщиной менее 3 мм, выполненный, например, из бумаги, пластмассовой пленки, ткани или металлической фольги, который не рассматривается как отдельный слой теплоизоляции и не учитывается при расчете термического сопротивления изделия.
3.1.7 покрытие (coating): Функциональный или декоративный покровный слой изделия толщиной менее 3 мм, обычно наносимый путем покраски, распыления, литья или затирки, который не рассматривается как отдельный слой теплоизоляции и не учитывается при расчете термического сопротивления изделия.
3.1.8 многослойное теплоизоляционное изделие (multi-layered insulation product): Изделие с облицовкой или покрытием, состоящее из двух или более слоев одного теплоизоляционного материала, соединенных химическим или физическим способом в горизонтальном и/или вертикальном направлениях.
3.2 Обозначения, единицы измерения и сокращения
В настоящем стандарте применены следующие обозначения, единицы измерения и сокращения:
- фактический коэффициент звукопоглощения;
- индекс звукопоглощения;
b - ширина, мм;
d - толщина, мм;
dN - номинальная толщина изделия, мм;
dS - толщина испытуемого образца, мм;
