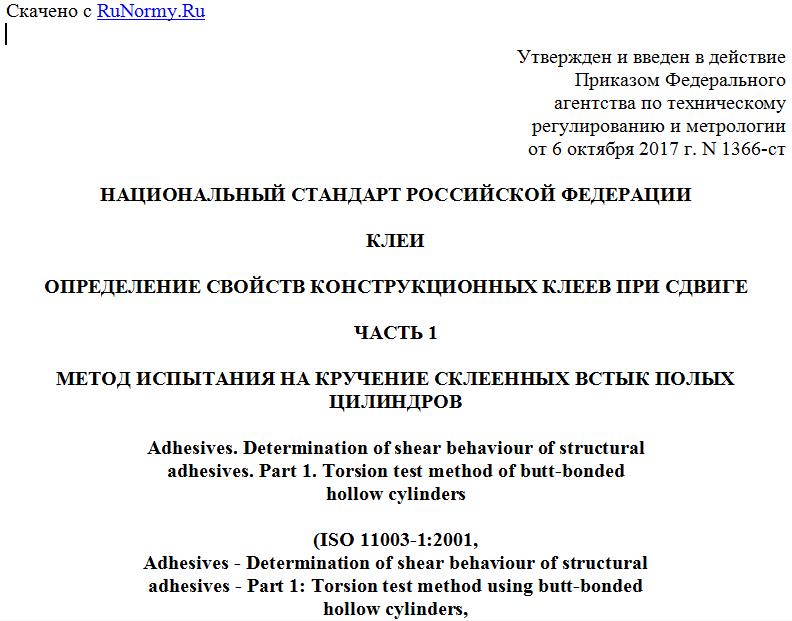

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 октября 2017 г. N 1366-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КЛЕИ
ОПРЕДЕЛЕНИЕ СВОЙСТВ КОНСТРУКЦИОННЫХ КЛЕЕВ ПРИ СДВИГЕ
ЧАСТЬ 1
МЕТОД ИСПЫТАНИЯ НА КРУЧЕНИЕ СКЛЕЕННЫХ ВСТЫК ПОЛЫХ ЦИЛИНДРОВ
Adhesives. Determination of shear behaviour of structural
adhesives. Part 1. Torsion test method of butt-bonded
hollow cylinders
(ISO 11003-1:2001,
Adhesives - Determination of shear behaviour of structural
adhesives - Part 1: Torsion test method using butt-bonded
hollow cylinders,
IDT)
ГОСТ Р ИСО 11003-1-2017
ОКС 91.080
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство" - Центральный научно-исследовательский и проектно-конструкторский институт строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко)) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 октября 2017 г. N 1366-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 11003-1:2001 "Клеи. Определение свойств конструкционных клеев при сдвиге. Часть 1. Метод испытания на кручение склеенных встык полых цилиндров" (ISO 11003-1:2001 "Adhesives - Determination of shear behaviour of structural adhesives - Part 1: Torsion test method using butt-bonded hollow cylinders", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования к испытанию по определению прочностных характеристик клеев на сдвиг при кручении.
Физико-механические свойства клеев при сдвиге (включая модуль сдвига) используются в современном проектировании, например, в методах анализа конечных элементов.
2. Нормативные ссылки
Настоящий стандарт содержит положения других нормативных документов в виде датированных или недатированных ссылок. Эти нормативные ссылки приведены в соответствующих местах текста, а сами документы перечислены ниже. При датированных ссылках последующие изменения или пересмотры любой из указанных публикаций относятся к настоящему стандарту только в том случае, если они включены в него в виде изменения или пересмотра. При недатированных ссылках применяют самое последнее издание, на которое дается ссылка.
ISO 291:1997 <*>, Plastics - Standart atmospheres for conditioning and testing (Пластмассы. Подготовка и проведение стандартных атмосферных испытаний)
--------------------------------
<*> Отменен. Действует ISO 291:2016.
ISO 4588:1995, Adhesives - Guidelines for the surface preparation of metals (Клеи. Обработка поверхности металлов перед склеиванием)
ISO 10365, Adhesives - Designation of main failure patterns (Клеи. Обозначение основных типов разрушений)
3. Сущность метода
Метод основан на определении прочности клея при сдвиге по значению крутящего момента при испытаниях образцов в виде полых металлических цилиндров.
4. Оборудование и инструмент
4.1 Машина для испытания на кручение мощностью не менее 300 Н·м. Альтернативно допускается использовать адаптированную соответствующим образом разрывную машину. Машина должна включать в себя оборудование для мгновенной записи крутящего момента с погрешностью менее 1%. Головки захватов должны быть точно выровнены и, при отсутствии гидравлического механизма захвата, все болты и отверстия должны быть механически обработаны с высокой точностью, так чтобы можно было устанавливать и испытывать образцы без воздействия неконтролируемых нагрузок. Машина должна быть оснащена камерой с возможностью регулировки температуры (термостатом), если испытания необходимо выполнить при температурах, отличающихся от температуры окружающей среды.
4.2 Датчик смещения (см. рисунок 1), обеспечивающий измерение (устанавливается максимально близко к поверхности склеивания) значения сдвига двух склеиваемых деталей (полых цилиндров) относительно друг друга и, следовательно, деформации клеевого шва. Датчик и связанный с ним контроллер должны быть жестко закреплены на двух склеиваемых цилиндрах, как показано на рисунке 1. Диапазон датчика для измерения смещения должен регулироваться, чтобы показание полной шкалы менялось от 2 до 1000 мкм. Датчик должен обеспечивать точность измерений до +/- 1 мкм, иметь небольшую массу и прочную конструкцию, поскольку может подвергнуться действию нагрузок при разрушении образца.
1 - склеиваемые детали (полые цилиндры); 2 - опора
контроллера (на верхнем склеиваемом цилиндре); 3 - клеевой
шов; 4 - опора датчика (на нижнем склеиваемом цилиндре);
5 - датчик смещения; 6 - контроллер
Рисунок 1 - Схема установки датчика смещения
на склеенный образец
5. Образцы для испытания
5.1 Подготовка
5.1.1 Материал подложки для нанесения клея
Подходящими материалами для изготовления образцов (полых цилиндров) являются алюминиевый сплав или сталь. Допускается применять другие материалы можно применять, при условии, что модуль сдвига этого материала (включая клеевой подслой обработанных для склеивания поверхностей) не менее чем в десять раз выше, чем модуль упругости отвержденного клея при сдвиге.
5.1.2 Обработка поверхности перед склеиванием
