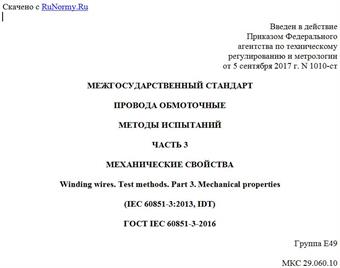

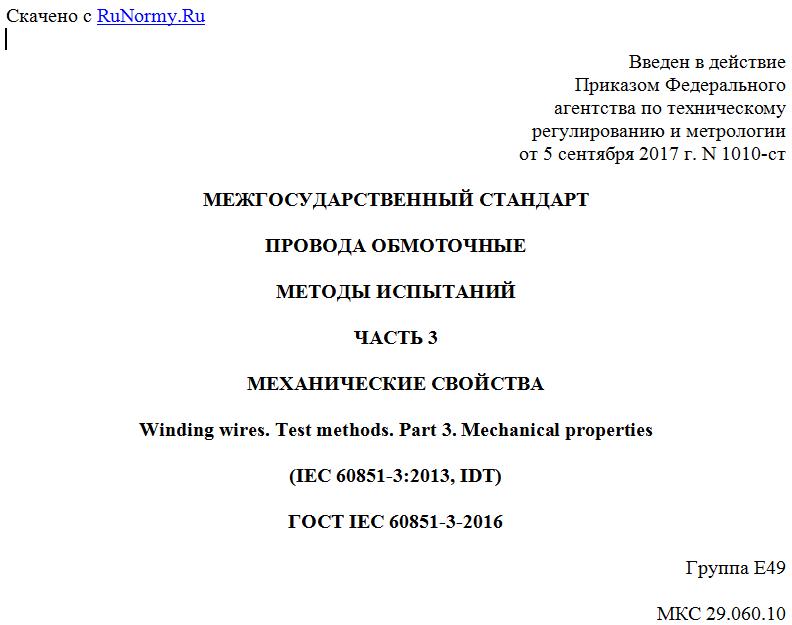

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 сентября 2017 г. N 1010-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОДА ОБМОТОЧНЫЕ
МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 3
МЕХАНИЧЕСКИЕ СВОЙСТВА
Winding wires. Test methods. Part 3. Mechanical properties
(IEC 60851-3:2013, IDT)
ГОСТ IEC 60851-3-2016
Группа Е49
МКС 29.060.10
Дата введения
1 февраля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. N 93-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 5 сентября 2017 г. N 1010-ст межгосударственный стандарт ГОСТ IEC 60851-3-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2018 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60851-3:2013 "Провода обмоточные. Методы испытаний. Часть 3. Механические свойства" ("Winding wires - Test methods - Part 3: Mechanical properties", IDT)
Международный стандарт IEC 60851-3:2013 разработан Техническим комитетом TC 55 "Обмоточные провода" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60851-3:2013 отменяет и заменяет IEC 60851-3:2009.
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60851-3-2011
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственности за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в серию стандартов на изолированные провода, используемые для обмоток электрооборудования. Серия состоит из трех групп:
a) обмоточные провода - методы испытаний (IEC 60851);
b) стандарты или технические условия на конкретные типы обмоточных проводов (IEC 60317);
c) упаковка обмоточных проводов (IEC 60264).
1. Область применения
Настоящий стандарт устанавливает требования к методам испытаний обмоточных проводов (далее - провода) для определения их механических свойств. Стандарт устанавливает следующие методы испытаний:
- испытание 6 - удлинение;
- испытание 7 - упругость;
- испытание 8 - гибкость и адгезия;
- испытание 11 - стойкость к истиранию;
- испытание 18 - склеивание под действием нагрева.
Определения, общие указания по проведению испытаний и полный перечень методов испытаний обмоточных проводов приведены в IEC 60851-1.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанные издания ссылочного документа, для недатированных ссылок - его последнее издание (включая все изменения к нему):
IEC 60851-1, Winding wires - Test methods - Part 1: General (Обмоточные провода. Методы испытаний. Часть 1. Общие положения)
IEC 60851-2:1996, Winding wires - Test methods - Part 2: Determination of dimensions (Обмоточные провода. Методы испытаний. Часть 2. Определение размеров)
ISO 178:2001, Plastics - Determination of flexural properties. Amendment 1:2004 (Пластмассы. Определение свойств при изгибе. Изменение 1)
3. Испытание 6. Удлинение
3.1. Относительное удлинение при разрыве
Относительное удлинение - это увеличение длины, выраженное в процентах по отношению к первоначальной длине.
Образец провода в виде прямого отрезка растягивают до разрыва жилы со скоростью (5 +/- 1) мм/с на установке для измерения удлинения или испытания на разрыв при испытуемой длине образца 200 - 250 мм. Линейное увеличение длины при разрыве выражают в процентах по отношению к первоначальной длине испытуемого образца. Испытание проводят на трех образцах. Фиксируют полученные значения. Среднее значение трех измерений принимают за относительное
