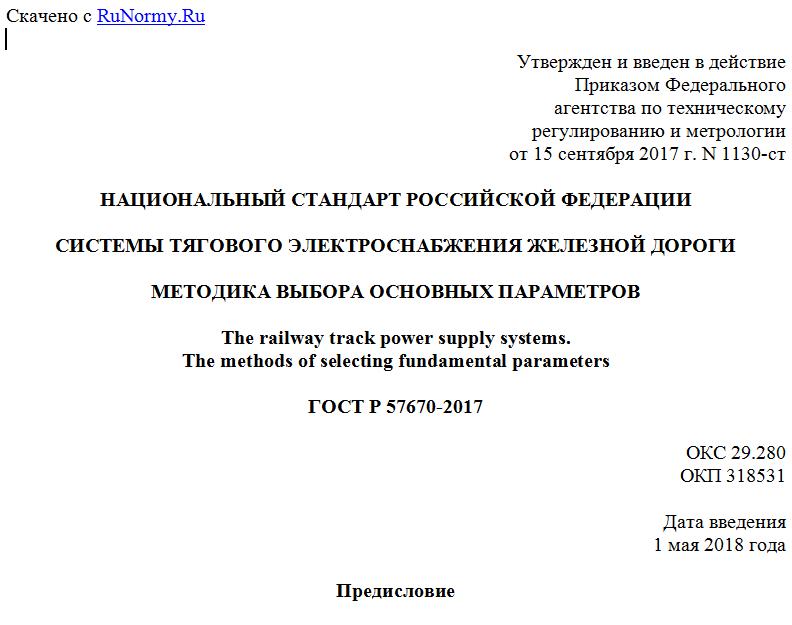

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 сентября 2017 г. N 1130-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ТЯГОВОГО ЭЛЕКТРОСНАБЖЕНИЯ ЖЕЛЕЗНОЙ ДОРОГИ
МЕТОДИКА ВЫБОРА ОСНОВНЫХ ПАРАМЕТРОВ
The railway track power supply systems.
The methods of selecting fundamental parameters
ГОСТ Р 57670-2017
ОКС 29.280
ОКП 318531
Дата введения
1 мая 2018 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Научно-исследовательский институт железнодорожного транспорта" (АО "ВНИИЖТ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 45 "Железнодорожный транспорт"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 сентября 2017 г. N 1130-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 Федеральное агентство по техническому регулированию и метрологии не несет ответственности за патентную чистоту настоящего стандарта. Патентообладатель может заявить о своих правах и направить в Федеральное агентство по техническому регулированию и метрологии аргументированное предложение о внесении в настоящий стандарт поправки для указания информации о наличии в стандарте объектов патентного права и патентообладателе
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на системы тягового электроснабжения постоянного тока напряжением 3 кВ, переменного тока напряжением 25 и 2 x 25 кВ при скорости движения поездов на электротяге до 250 км/ч и устанавливает методику выбора основных параметров этих систем.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 839-80 Провода неизолированные для воздушных линий электропередачи. Технические условия
ГОСТ 2585-81 Выключатели автоматические быстродействующие постоянного тока. Общие технические условия
ГОСТ 4775-91 Провода неизолированные биметаллические сталемедные. Технические условия
ГОСТ 6962-75 Транспорт электрифицированный с питанием от контактной сети. Ряд напряжений
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 11677 Трансформаторы силовые. Общие технические условия
ГОСТ 14209-85 Трансформаторы силовые масляные общего назначения. Допустимые нагрузки
ГОСТ 16772-77 Трансформаторы и реакторы преобразовательные. Общие технические условия
ГОСТ 32697-2014 Тросы контактной сети железной дороги несущие. Технические условия
ГОСТ 32895 Электрификация и электроснабжение железных дорог. Термины и определения
ГОСТ Р 51559 Трансформаторы силовые масляные классов напряжения 110 и 220 кВ и автотрансформаторы напряжением 27,5 кВ для электрических железных дорог переменного тока. Общие технические условия
ГОСТ Р 52002 Электротехника. Термины и определения основных понятий
ГОСТ Р 52565-2006 Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия
ГОСТ Р 52719 Трансформаторы силовые. Общие технические условия
ГОСТ Р 52726-2007 Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия
ГОСТ Р 55647-2013 Провода контактные из меди и ее сплавов для электрифицированных железных дорог. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 32895, ГОСТ Р 52002, а также следующие термины с соответствующими определениями:
3.1 максимальный режим системы внешнего электроснабжения: Режим работы электроэнергетической системы, питающей тяговые подстанции, при котором в ней включено максимально возможное количество генераторов, трансформаторов и линий электропередачи.
3.2 пакет поездов: Два и более следующих один за другим поездов с заданным наименьшим интервалом на электротяге.
3.3 час интенсивных перевозок: Период времени суток, в котором движение поездов обусловливает максимальную нагрузку системы тягового электроснабжения.
3.4 расчетная масса (поезда): Среднее арифметическое значение массы всех поездов, включая пассажирские, обращающихся на каждом пути участка за одни сутки в среднем за год.
3.5 участок с преимущественно пассажирским движением: Участок, на котором количество пассажирских поездов составляет более 60% общего количества поездов в сутки и для которого поезд расчетной массы относят к категории пассажирских поездов.
3.6 участок с преимущественно пригородным движением: Участок, на котором количество пригородных поездов составляет более 60% общего количества поездов в сутки.
3.7 участок со смешанным движением: Участок, на котором количество пассажирских и пригородных поездов или количество грузовых поездов находится в интервале от 40 до 60% общего количества поездов в сутки.
4 Общие положения
4.1 Основные требования
4.1.1 Основными параметрами систем тягового электроснабжения являются:
- расстояние между смежными тяговыми подстанциями;
- мощность и количество силовых трансформаторов, а также автотрансформаторов системы тягового электроснабжения переменного тока 2 x 25 кВ;
- номинальный ток на выходе и количество статических преобразователей для системы тягового электроснабжения;
- номинальный ток коммутационных аппаратов и трансформаторов тока;
- номинальный ток отключения выключателей;
- марка, сечение и количество проводов контактной сети, проводов и кабелей питающих, отсасывающих и шунтирующих линий;
- марка, сечение и количество проводов сборных и соединительных шин тяговых подстанций и линейных устройств системы тягового электроснабжения.
4.1.2 Значения основных параметров, кроме расстояний между тяговыми подстанциями, выбирают из номинальных рядов, установленных стандартами на соответствующую продукцию.
Для продукции, в отношении которой стандарты не разработаны, допустимые значения перегрузки по току и времени усреднения принимают по техническим условиям.
4.1.3 При выборе основных параметров систем тягового электроснабжения принимают следующие допустимые значения расчетных величин:
