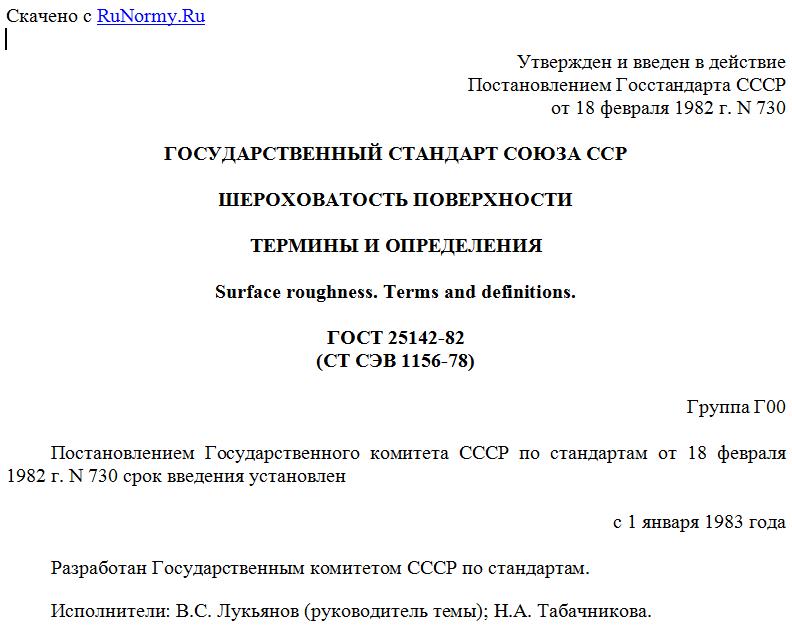

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 18 февраля 1982 г. N 730
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Surface roughness. Terms and definitions.
ГОСТ 25142-82
(СТ СЭВ 1156-78)
Группа Г00
Постановлением Государственного комитета СССР по стандартам от 18 февраля 1982 г. N 730 срок введения установлен
с 1 января 1983 года
Разработан Государственным комитетом СССР по стандартам.
Исполнители: В.С. Лукьянов (руководитель темы); Н.А. Табачникова.
Внесен Государственным комитетом СССР по стандартам.
Член Госстандарта Л.К. Исаев.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 18 февраля 1982 г. N 730.
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий, относящихся к шероховатости поверхности.
Термины, установленные стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.
Абзац исключен с 1 октября 2017 года. - Изменение N 1, введенное в действие Приказом Росстандарта от 20.04.2017 N 286-ст.
Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается.
Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.
В стандарте приведен алфавитный указатель содержащихся в нем терминов на русском языке и их иностранных эквивалентов на английском (E) и французском (F) языках.
Термин Определение
1. Поверхность, профиль и базы отсчета
1.1. Реальная поверхность Поверхность, ограничивающая тело и отделяющая его от окружающей среды (черт. 1) Черт. 1
1.2. Номинальная поверхность Поверхность, заданная в технической документации без учета допускаемых отклонений (неровностей) (черт. 2) Черт. 2
1.3. Базовая линия (поверхность) Линия (поверхность) заданной геометрической формы, определенным образом проведенная относительно профиля (поверхности) и служащая для оценки геометрических параметров поверхности
1.4. Нормальное сечение Сечение, перпендикулярное базовой поверхности (черт. 3) Черт. 3
1.5. Косое сечение Сечение, наклонное к базовой поверхности (черт. 4) Черт. 4
1.6. Эквидистантное сечение Сечение реальной поверхности поверхностью, имеющей форму номинальной поверхности и расположенной эквидистантно базовой поверхности (черт. 5) Черт. 5
1.7. Касательное сечение Эквидистантное сечение, касательное реальной поверхности для случая плоской номинальной поверхности (черт. 6) Черт. 6
1.8. Контурная картина поверхности Совокупность линий пересечения реальной поверхности эквидистантными сечениями (черт. 7) Черт. 7
1.9. Профиль поверхности Линия пересечения поверхности с плоскостью
1.10. Реальный профиль Профиль реальной поверхности (черт. 8) Черт. 8
1.11. Номинальный профиль Профиль номинальной поверхности (черт. 9) Черт. 9
1.12. Поперечный профиль Профиль, получаемый при сечении поверхности плоскостью, перпендикулярной направлению неровностей (черт. 10) Черт. 10
1.13. Продольный профиль Профиль, получаемый при сечении поверхности плоскостью, параллельной направлению неровностей (черт. 11) Черт. 11
1.14. Периодический профиль Профиль, который может быть описан периодической функцией
1.15. Случайный профиль Апериодический профиль, который описывается случайной функцией
1.16. Базовая длина l Длина базовой линии, используемая для выделения неровностей, характеризирующих шероховатость поверхности (черт. 12)
Черт. 12
1.17. Длина оценки L Длина, на которой оцениваются значения параметров шероховатости. Она может содержать одну или несколько базовых длин
1.18. Отклонение профиля y Расстояние между точкой профиля и базовой линией (черт. 13)
Черт. 13
1.19. Средняя линия профиля Базовая линия, имеющая форму номинального профиля и проведенная так, что в пределах базовой длины среднее квадратическое отклонение профиля до этой линии минимально (черт. 14)
Черт. 14
1.20, чертеж 15. Исключены с 1 октября 2017 года. - Изменение N 1, введенное в действие Приказом Росстандарта от 20.04.2017 N 286-ст.
1.21. Система средней линии Система отсчета, используемая при оценке параметров шероховатости поверхности, в которой в качестве базовой линии используется средняя линия
1.22. Местный выступ профиля Часть профиля, расположенная между двумя соседними минимумами профиля (черт. 16)
Черт. 16
1.23. Местная впадина профиля Часть профиля, расположенная между двумя соседними максимумами профиля (черт. 17)
Черт. 17
1.24. Местная неровность Местный выступ и сопряженная с ним местная впадина
1.25. Выступ профиля Часть профиля, соединяющая две соседние точки пересечения его со средней линией профиля, направленная из тела (черт. 18)
Черт. 18
Примечание. Часть профиля, направленная из тела, в начале или конце базовой длины должна всегда рассматриваться как выступ профиля
1.26. Впадина профиля Часть профиля, соединяющая две соседние точки пересечения его со средней линией профиля, направленная в тело (черт. 19)
Черт. 19
Примечание. Направленная в тело часть профиля в начале или конце базовой длины всегда должна рассматриваться как впадина
1.27. Неровность профиля Выступ профиля и сопряженная с ним впадина профиля
1.28. Направление неровностей поверхности Условный рисунок, образованный нормальными проекциями экстремальных точек неровностей поверхности на среднюю поверхность
1.29. Шероховатость поверхности Совокупность неровностей поверхности с относительно малыми шагами, выделенная, например, с помощью базовой длины
1.30. Линия выступов профиля Линия, эквидистантная средней линии, проходящая через высшую точку профиля в пределах базовой длины (черт. 20)
Черт. 20
1.31. Линия впадин профиля Линия, эквидистантная средней линии, проходящая через низшую точку профиля в пределах базовой длины (черт. 21)
Черт. 21
1.32. Уровень сечения профиля p Расстояние между линией выступов профиля и линией, пересекающей профиль эквидистантно линии выступов профиля
2. Параметры шероховатости, связанные с высотными свойствами неровностей
2.1. Высота выступа профиля Расстояние от средней линии профиля до высшей точки выступа профиля (черт. 22)
Черт. 22
2.2. Глубина впадины профиля Расстояние от средней линии профиля до низшей точки впадины профиля (черт. 23)
Черт. 23
2.3. Высота неровности профиля Сумма высоты выступа профиля и глубины сопряженной с ним впадины профиля (черт. 24)
