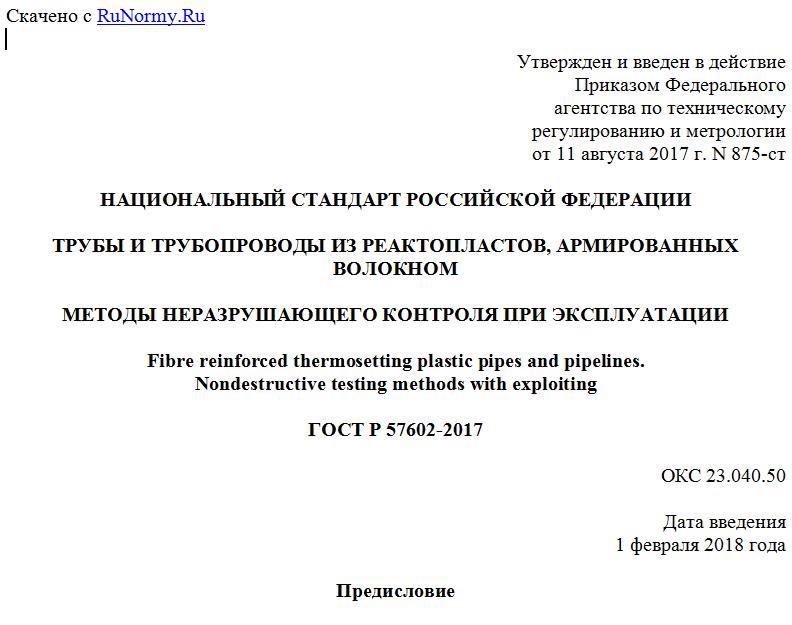

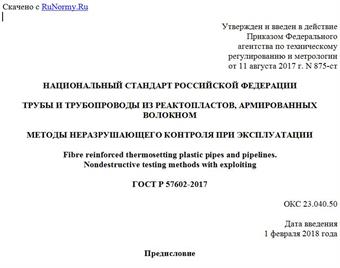

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 августа 2017 г. N 875-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ И ТРУБОПРОВОДЫ ИЗ РЕАКТОПЛАСТОВ, АРМИРОВАННЫХ ВОЛОКНОМ
МЕТОДЫ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ ПРИ ЭКСПЛУАТАЦИИ
Fibre reinforced thermosetting plastic pipes and pipelines.
Nondestructive testing methods with exploiting
ГОСТ Р 57602-2017
ОКС 23.040.50
Дата введения
1 февраля 2018 года
Предисловие
1 РАЗРАБОТАН Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 августа 2017 г. N 875-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на трубы, запорную арматуру, различные переходы, коллекторные узлы, изготовленные из реактопластов, армированных волокном, применяемые в трубопроводах как наземного, так и подземного исполнения.
Настоящий стандарт устанавливает метод виброакустического контроля (далее - ВАК) для выявления различных дефектов (в виде нарушения сплошности и однородности материала, наличия трещин, врезок, расслоений), расположенных на наружной и внутренней поверхностях, а также в толще стенок изделий и обнаруживаемых виброакустической аппаратурой.
Настоящий стандарт устанавливает метод неразрушающего контроля деформации и/или температуры, и/или обнаружения утечек с помощью волоконной брэгговской решетки (далее - ВБР), или сборок, состоящих из ВБР.
Действительные размеры дефектов, их форма и характер настоящим стандартом не устанавливаются.
Необходимость проведения ВАК и контроля состояния при использовании ВБР, его объем и нормы допустимых дефектов устанавливают в нормативном документе или технической документации на изделия.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.153 Государственная система обеспечения единства измерений. Микрофоны измерительные конденсаторные. Методы и средства поверки
ГОСТ 12.1.001 Система стандартов безопасности труда. Ультразвук. Общие требования безопасности
ГОСТ 12.1.040 Система стандартов безопасности труда. Лазерная безопасность. Общие положения
ГОСТ 12.2.003 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 31581 Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий
ГОСТ 32661 Трубы и детали трубопроводов из реактопластов, армированных волокном. Общие технические условия
ГОСТ Р 54559 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
ГОСТ Р 54560 Трубы и детали трубопроводов из реактопластов, армированных стекловолокном, для водоснабжения, водоотведения, дренажа и канализации. Технические условия
ГОСТ Р МЭК 61094-3 Государственная система обеспечения единства измерений. Микрофоны измерительные. Первичный метод градуировки по свободному полю лабораторных эталонных микрофонов методом взаимности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Сущность метода
3.1 Сущность метода ВАК заключается в анализе прохождения через объект механических и акустических колебаний и их взаимодействии с объектом. На объекте контроля устанавливают измерительные микрофоны (далее - микрофоны). Посредством импульсного воздействия в объекте контроля возбуждают колебания различной частоты, которые фиксируют микрофонами. Колебания преобразуют в электрические сигналы, передают на виброакустический прибор контроля и подвергают дальнейшему анализу.
3.2 Сущность метода контроля с помощью ВБР заключается в анализе прохождения оптического сигнала через предварительно созданную в структуре волоконно-оптической линии периодическую структуру с изменяющимся показателем преломления. При воздействии внешних факторов на волоконно-оптическую линию происходит изменение резонансной длины волны ВБР, что фиксируют посредством анализаторов сигналов волоконно-оптических датчиков.
3.3 Верификацию результатов виброакустического измерения и измерения с помощью ВБР осуществляют по априорной информации, хранящейся в памяти диагностического комплекса, как по изменению амплитудно-частотных характеристик исследуемого элемента объекта, так и по влиянию технологических и эксплуатационных факторов, накоплению повреждений и по изменению физико-механических характеристик материалов участка, подвергаемого контролю.
4 Требования безопасности
4.1 При проведении ВАК труб дефектоскопист должен руководствоваться действующими правилами безопасности по ГОСТ 12.2.003 и ГОСТ 12.1.001.
4.2 При проведении работ по контролю труб с помощью ВБР дефектоскопист должен руководствоваться действующими правилами безопасности по ГОСТ 12.1.040 и ГОСТ 31581.
4.3 Дополнительные требования по технике безопасности и противопожарной технике устанавливают в технической документации на контроль.
5 Требования к аппаратуре и стандартным образцам
5.1 При технической диагностике трубопроводов с помощью ВАК должны быть использованы: микрофоны с диапазоном частот от 3 до 20 кГц в соответствии с ГОСТ Р МЭК 61094-3; стандартные образцы, вспомогательные устройства и приспособления для обеспечения постоянных параметров контроля прохождения виброакустической волны по диагностируемому участку трубопровода.
Форма паспорта стандартного образца должна быть установлена в нормативном документе или технической документации на объект контроля. Термины при разработке паспорта стандартного образца применяют в соответствии с ГОСТ Р 54559.
5.2 При технической диагностике трубопроводов с помощью ВБР должны быть использованы: волоконно-оптические линии с ВБР, расположенные с заданным периодом, и анализаторы сигналов волоконно-оптических датчиков. При мониторинге деформации должна быть предусмотрена термокомпенсация с целью учета возможного побочного влияния температуры на изменения спектра ВБР.
5.3 Допускается применять аппаратуру без вспомогательных приспособлений и устройств для обеспечения постоянных параметров контроля при перемещении преобразователя вручную.
5.4 Выявленные дефекты материала труб и деталей трубопроводов характеризуются эквивалентной проводимостью виброакустической волны по исследуемому участку трубопровода и условными размерами.
5.5 При проведении контроля с помощью ВБР выявленные дефекты материала труб и деталей трубопроводов характеризуются изменением спектра сигнала по отношению к спектру, определенному перед началом эксплуатации.
