"ГОСТ Р 57603-2017. Национальный стандарт Российской Федерации. Наполнители армирующие. Метод определения предела прочности и модуля упругости при растяжении"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

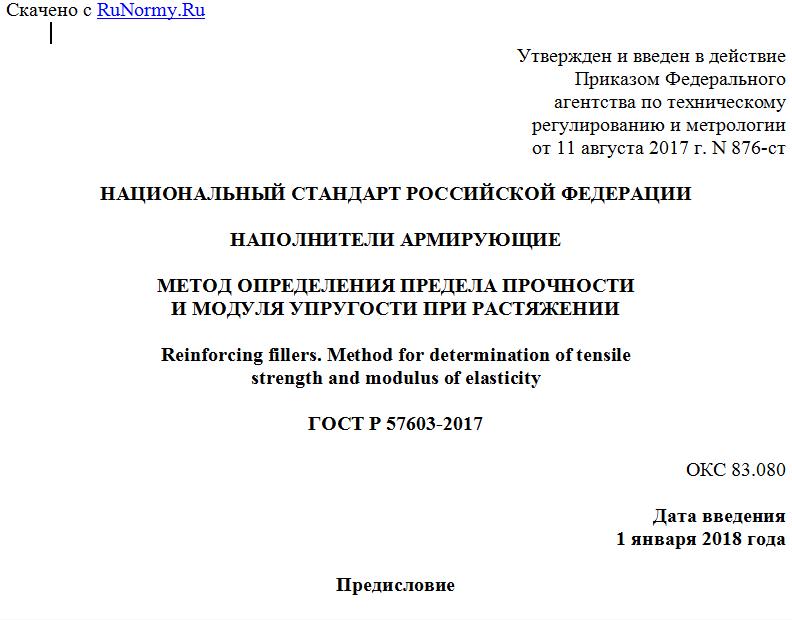

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 августа 2017 г. N 876-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

НАПОЛНИТЕЛИ АРМИРУЮЩИЕ

МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ
И МОДУЛЯ УПРУГОСТИ ПРИ РАСТЯЖЕНИИ

Reinforcing fillers. Method for determination of tensile
strength and modulus of elasticity

ГОСТ Р 57603-2017

ОКС 83.080

Дата введения
1 января 2018 года

Предисловие

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологии" (ФГУП "ВНИИ СМТ") совместно с Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии указанного в пункте 4 стандарта
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 августа 2017 г. N 876-ст
4 Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Ц1557-14 "Стандартный метод определения предела прочности и модуля Юнга при растяжении волокон" (ASTM C1557-14 "Standard Test Method for Tensile Strength and Young's Modulus of Fibers", MOD). При этом дополнительные слова, фразы, ссылки, включенные в текст настоящего стандарта для учета потребностей национальной экономики Российской Федерации, выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5-2012 (подраздел 3.6).
Отдельные пункты и подпункты, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДА.
Сведения о соответствии ссылочных межгосударственных стандартов стандартам АСТМ приведены в дополнительном приложении ДБ.
Сопоставление структуры настоящего стандарта со структурой указанного стандарта АСТМ приведено в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает метод определения предела прочности и модуля упругости при растяжении отдельных волокон волокнистых армирующих наполнителей (далее - волокон). Метод применим к керамическим, стеклянным, углеродным и другим волокнам.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 14766 Машины и приборы для определения механических свойств материалов. Термины и определения
ГОСТ 28840 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
ГОСТ 32666 (ISO 11567:1995) Волокно углеродное. Определение диаметра и площади поперечного сечения элементарной нити
ГОСТ 32794 Композиты полимерные. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 14766, ГОСТ 32794, а также следующие термины с соответствующими определениями:
3.1 пучок (жгут): Совокупность параллельных волокон.
3.2 пластина для крепления образца: Пластина из тонкой бумаги, картона, эластичного металла или пластмассы с центральным отверстием или прорезью определенной длины.
Монтажная пластина должна иметь, по возможности, самоцентрирующуюся и максимально тонкую конструкцию, чтобы свести к минимуму смещение волокна относительно оси.
3.3 податливость системы: Вклад системы нагрузки и крепления образца в значение перемещения активного захвата, приведенное к приложенной нагрузке.

4 Сущность метода

4.1 Волокно, извлеченное из пучка (жгута), закрепляют в захватах машины для испытания, и подвергают нагрузке до разрыва при постоянной скорости перемещения активного захвата. Предел прочности при растяжении вычисляют как соотношение максимальной нагрузки к площади поперечного сечения в плоскости, перпендикулярной к оси волокна, в зоне разрыва или в непосредственной близости от зоны разрыва. Модуль упругости при растяжении определяют на основе линейного участка кривой зависимости напряжения при растяжении от деформации.
В случае разрыва не в рабочей области образца результаты испытания считают некорректными.

5 Аппаратура

5.1 Машина для испытания

5.1.1 Машина для испытания по ГОСТ 28840, обеспечивающая нагружение образца с заданной постоянной скоростью перемещения активного захвата и измерения нагрузки с погрешностью не более 1% измеряемой величины, а также возможность регулирования скорости нагружения образца (см. рисунки 1 и 2).



Рисунок 1 - Вид машины для испытания для определения
предела прочности при растяжении





1 - центрирующие приспособление; 2 - датчик нагрузки;
3 - штыри; 4 - основание

Рисунок 2 - Общая схема машины для испытания для определения
