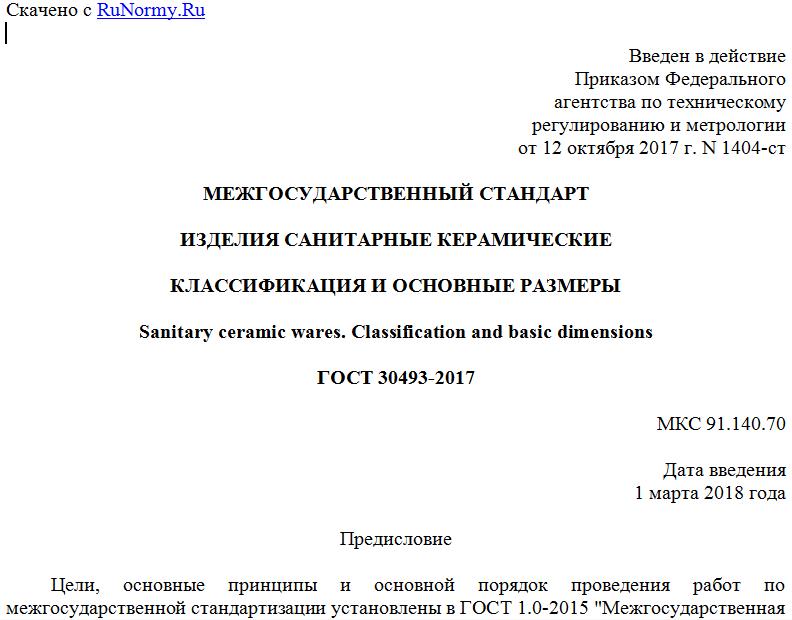

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 октября 2017 г. N 1404-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ САНИТАРНЫЕ КЕРАМИЧЕСКИЕ
КЛАССИФИКАЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ
Sanitary ceramic wares. Classification and basic dimensions
ГОСТ 30493-2017
МКС 91.140.70
Дата введения
1 марта 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский институт санитарной техники" (ОАО "НИИсантехники")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. N 103-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 12 октября 2017 г. N 1404-ст межгосударственный стандарт ГОСТ 30493-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2018 г.
5 ВЗАМЕН ГОСТ 30493-96
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт распространяется на санитарные керамические (фарфоровые, полуфарфоровые и фаянсовые) умывальники, пьедесталы для умывальников, унитазы, смывные бачки, биде, писсуары и устанавливает их классификацию и основные размеры.
1. Область применения
Керамические санитарные изделия предназначаются для установки в санитарных узлах зданий различного назначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 13449-82 (СТ СЭВ 2683-80) Изделия санитарные керамические. Методы испытаний
ГОСТ 15167-93 Изделия санитарные керамические. Общие технические условия
ГОСТ 21485-2016 Бачки смывные и арматура к ним. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Типы и основные размеры
3.1 Керамические санитарные изделия (умывальники, унитазы, смывные бачки, биде, писсуары) изготавливают следующих типов в соответствии с требованиями настоящего стандарта по утвержденным рабочим чертежам. Допускается выпуск керамических санитарных изделий других размеров и типов в соответствии с рабочими чертежами, разработанными и утвержденными в установленном порядке.
Элементы основных изделий приведены в приложении А.
3.2 Форма изделий настоящим стандартом не регламентируется.
3.3 Умывальники
3.3.1 Типы умывальников
Подразделяются на умывальники с переливом, без перелива, со спинкой и без спинки: полукруглые, круглые, овальные, прямоугольные, трапециевидные, асимметричные, угловые, хирургические и парикмахерские.
3.3.2 Основные размеры полукруглых, круглых, асимметричных, мебельных, овальных, прямоугольных и трапециевидных умывальников приведены в таблице 1 и на рисунке 1.
Таблица 1
В миллиметрах
Величина умывальника L B H l
не менее
Мини 355 300 100 145
1 400 - 500 300 135 145
2 550 420 150 180
3 600 450 150 180 - 200
4 650 500; 455 <*> 150 180 - 200
5 700 600 150 180 - 200
6 750 600 150 180 - 220
7 800 600 150 180 - 220
8 850 600 150 180 - 220
9 900 600 150 180 - 220
10 950 600 150 180 - 220
11 1000 600 150 180 - 220
<*> Допускается для умывальников со встроенными установочными поверхностями.
Рисунок 1 - Полукруглый (а), асимметричный (б)
и круглый (в) умывальники
3.3.3 Основные размеры угловых, хирургических и парикмахерских умывальников приведены в таблице 2 и на рисунках 2 и 3.
