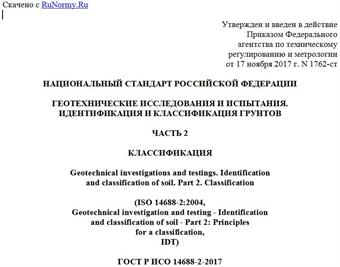

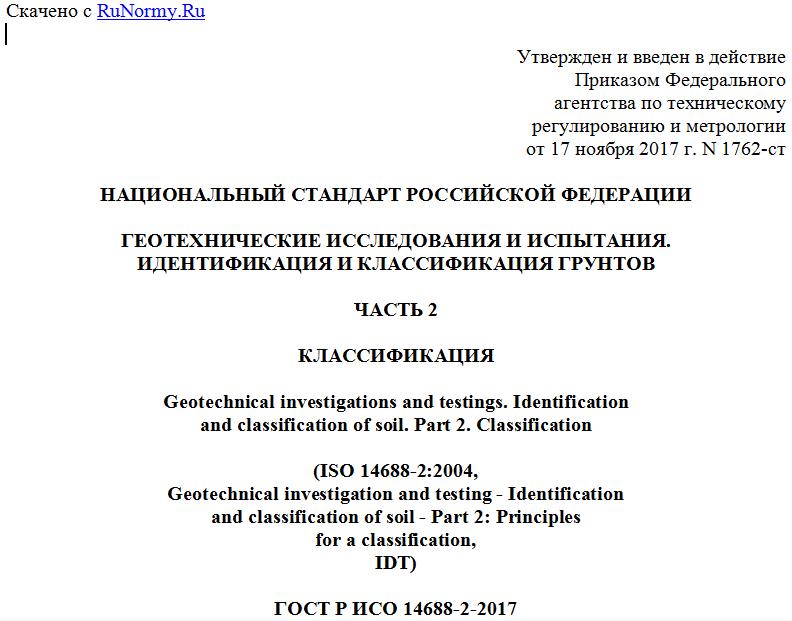

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2017 г. N 1762-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЕОТЕХНИЧЕСКИЕ ИССЛЕДОВАНИЯ И ИСПЫТАНИЯ.
ИДЕНТИФИКАЦИЯ И КЛАССИФИКАЦИЯ ГРУНТОВ
ЧАСТЬ 2
КЛАССИФИКАЦИЯ
Geotechnical investigations and testings. Identification
and classification of soil. Part 2. Classification
(ISO 14688-2:2004,
Geotechnical investigation and testing - Identification
and classification of soil - Part 2: Principles
for a classification,
IDT)
ГОСТ Р ИСО 14688-2-2017
ОКС 93.020
Дата введения
1 января 2020 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений им. Н.М. Герсеванова" (НИИОСП им. Н.М. Герсеванова) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2017 г. N 1762-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 14688-2:2004 "Геотехнические исследования и испытания. Идентификация и классификация грунта. Часть 2. Принципы для классификации" (ISO 14688-2:2004 "Geotechnical investigation and testing. Identification and classification of soil - Part 2: Principles for a classification", IDT)
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает основные принципы идентификации и классификации грунтов на основе их вещественного состава и характеристик, которые наиболее широко используются для грунтов в инженерных целях. Соответствующие характеристики могут изменяться, поэтому для конкретных проектов или материалов может потребоваться более подробная детализация классификационных и описательных терминов.
Вопросы идентификации и описания грунта рассматриваются в ИСО 14688-1.
Принципы классификации, установленные в настоящем стандарте, позволяют группировать грунты в классы сходного состава и геотехнических свойств, а также по их пригодности к решению геотехнических инженерных задач, например:
- грунтовые основания,
- мелиорация грунта,
- дороги,
- насыпи,
- дамбы,
- дренажные системы.
Данный стандарт распространяется на естественные грунты и аналогичные искусственные материалы местного производства (in situ), а также перемещенные и снова уложенные.
Идентификация и описание скальных грунтов содержатся в ИСО 14689.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие нормативные документы:
ISO 3310-1, Test sieves - Technical requirements and testing - Part 1: Test sieves of metal wire cloth (Сита лабораторные. Технические требования и испытания. Часть 1. Лабораторные сита из проволочной ткани)
ISO 3310-2, Test sieves - Technical requirements and testing - Part 2: Test sieves of perforated metal plate (Сита лабораторные. Технические требования и испытания. Часть 2. Лабораторные сита из металлических перфорированных листов)
ISO 14688-1, Geotechnical investigation and testing - Identification and classification of soil. Part 1: Identification and description (Геотехнические исследования и испытания. Идентификация и классификация грунтов. Часть 1. Идентификация и описание)
ISO 14689-1, Geotechnical investigation and testing - Identification and description of rock (Геотехнические исследования и испытания. Идентификация и классификация скальных грунтов. Часть 1. Идентификация и описание)
3. Термины и определения
В настоящем стандарте применены термины по ИСО 14688-1, а также следующие термины с соответствующими определениями:
3.1 классификация грунтов (soil classification): Подразделение грунтов на группы на основе определенных характеристик и критериев и происхождения.
3.2 группа грунтов (soil group): Набор грунтов сходного состава и геотехнических свойств.
3.3 коэффициент неоднородности (uniformity coefficient) CU: Степень неоднородности гранулометрического состава
CU = d60/d10.
Примечание - d10 и d60 - размеры частиц, соответствующие ординатам 10% и 60% по массе кривой гранулометрического состава.
3.4 коэффициент кривизны (coefficient of curvature) CC: Показатель, характеризующий форму кривой гранулометрического состава в пределах диапазона от d10, d30 до d60
CC = (d30)2/(d10·d60).
3.5 влажность (water content) w: Отношение массы воды в объеме грунта к массе этого грунта, высушенного до постоянной массы.
3.6 предел текучести (liquid limit) wL: Влажность грунта, при которой мелкозернистый грунт находится на границе между пластичным и текучим состояниями в рамках испытаний на предел текучести.
3.7 предел пластичности (plastic limit) wP: Влажность грунта, при которой мелкозернистый грунт находится на границе между твердым и пластичным состояниями в рамках испытаний на предел пластичности.
3.8 число пластичности (plasticity index) IP: Численная разность между пределом текучести и пределом пластичности мелкозернистого грунта
IP = wL - wP.
