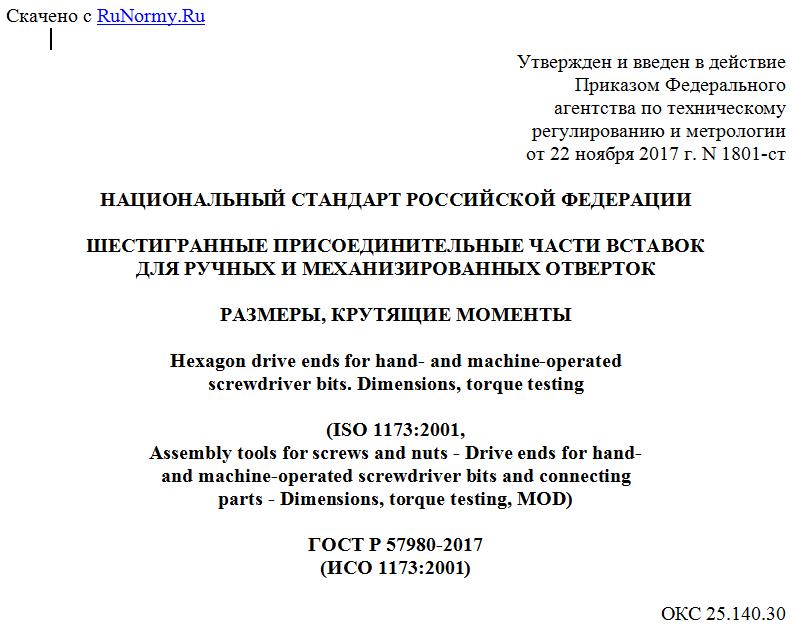

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШЕСТИГРАННЫЕ ПРИСОЕДИНИТЕЛЬНЫЕ ЧАСТИ ВСТАВОК
ДЛЯ РУЧНЫХ И МЕХАНИЗИРОВАННЫХ ОТВЕРТОК
РАЗМЕРЫ, КРУТЯЩИЕ МОМЕНТЫ
Hexagon drive ends for hand- and machine-operated
screwdriver bits. Dimensions, torque testing
(ISO 1173:2001,
Assembly tools for screws and nuts - Drive ends for hand-
and machine-operated screwdriver bits and connecting
parts - Dimensions, torque testing, MOD)
ГОСТ Р 57980-2017
(ИСО 1173:2001)
ОКС 25.140.30
ОКПД2 25.73.30.176
Дата введения
1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен ФГУП "Стандартинформ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 "Инструмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2017 г. N 1801-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1173:2001 "Инструменты крепежные для винтов и гаек. Переходники для отверток-вставок ручных и с приводом и соединительные части. Размеры, испытание на кручение" (ISO 1173:2001 "Assembly tools for screws and nuts - Drive ends for hand- and machine-operated screwdriver bits and connecting parts - Dimensions, torque testing", MOD) путем внесения дополнительных положений.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 10 "Сборочный инструмент для болтов и гаек, плоскогубцы и кусачки" Международной организации по стандартизации (ISO).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта приведено в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на наружные и внутренние шестигранные присоединительные части вставок для ручных и механизированных отверток.
2. Основные размеры
2.1 Шестигранные присоединительные части вставок изготовляют следующих форм:
A, C, E - с наружным шестигранником;
B, D, F - с внутренним шестигранником.
2.2 Основные размеры присоединительных частей вставок должны соответствовать указанным на рисунках 1 - 6 и в таблицах 1 - 6.
2.3 Формы и основные размеры присоединительных частей вставок с наружным плоским концом и внутренним плоским пазом - в соответствии с приложением A.
Рисунок 1 - Наружный шестигранник, форма A
--------------------------------
<1> Систему фиксации выбирает изготовитель.
Рисунок 2 - Внутренний шестигранник, форма B
Таблица 1
Наружный шестигранник
Размеры в миллиметрах
Форма s1 d1 h9 d3 h12 e1 l1, не менее l3 -0,2 l5 +0,4 r, не менее
Номин. Не более Не менее Не более Не менее
A 3,0 3,0 2,96 3,6 3,0 3,39 3,34 19,5 11,9 7,4 1,0
5,5 5,5 5,45 6,7 5,7 6,21 6,16 24,0 16,0 10,9 1,25
Таблица 2
Внутренний шестигранник
Размеры в миллиметрах
Форма s2 d2 D10 e2, не менее l2 +/- 0,1 l4 +0,2 l6 -0,4
Номин. Не более Не менее
B 3,0 3,06 3,02 3,6 3,41 16,5 11,9 7,2
5,5 5,58 5,53 6,7 6,25 21,0 16,0 10,7
--------------------------------
<1>
<2>
Рисунок 3 - Наружный шестигранник, форма C
--------------------------------
<1> Систему фиксации выбирает изготовитель.
