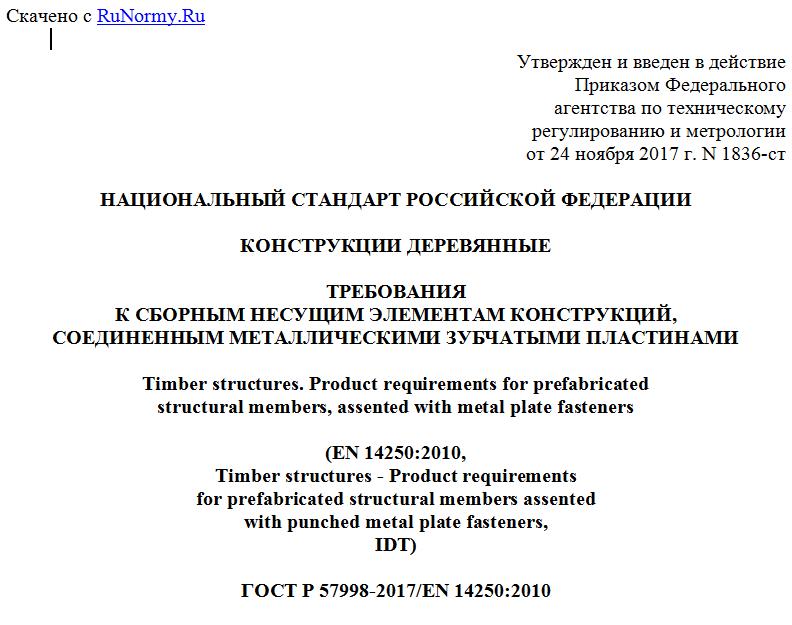

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 ноября 2017 г. N 1836-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ
ТРЕБОВАНИЯ
К СБОРНЫМ НЕСУЩИМ ЭЛЕМЕНТАМ КОНСТРУКЦИЙ,
СОЕДИНЕННЫМ МЕТАЛЛИЧЕСКИМИ ЗУБЧАТЫМИ ПЛАСТИНАМИ
Timber structures. Product requirements for prefabricated
structural members, assented with metal plate fasteners
(EN 14250:2010,
Timber structures - Product requirements
for prefabricated structural members assented
with punched metal plate fasteners,
IDT)
ГОСТ Р 57998-2017/EN 14250:2010
ОКС 91.080
Дата введения
1 января 2020 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко" (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык немецкоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2017 г. N 1836-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 14250:2010 "Конструкции деревянные. Требования к сборным несущим элементам конструкций, соединенным металлическими зубчатыми пластинами" (EN 14250:2010 "Holzbauwerke - Produktanforderungen an vorgefertigte tragende Bauteile mit Nagelplattenverbindungen", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на сборные несущие элементы конструкций (например, решетчатые фермы для крыш, стен и перекрытий, а также решетчатые ригели рам, составные балки и стойки), изготовляемые из конструкционных пиломатериалов в соответствии с ЕН 14081-1, с применением или без применения соединений на зубчатый шип, соединенных металлическими зубчатыми пластинами, предназначенные для применения в зданиях, и устанавливает требования к материалам, изделиям и документации.
Настоящий стандарт распространяется на решетчатые фермы длиной до 35 м и на другие сборные несущие элементы конструкций с пролетом до 12 м.
Настоящий стандарт устанавливает методы испытаний и/или расчетов по оценке соответствия, маркировке данных элементов, а также требования к условиям эксплуатации на открытом воздухе (класс эксплуатации 3 согласно ЕН 1995-1-1 или классы использования 3, 4 и 5 согласно ЕН 335-1).
В части устойчивости пиломатериалов к биологическому разрушению настоящий стандарт распространяется на сборные несущие элементы конструкций, изготовленные из необработанной или обработанной древесины в целях повышения естественной стойкости.
Настоящий стандарт не распространяется на сборные несущие элементы конструкций, предназначенные для применения в сооружениях при действии динамических нагрузок (например, для мостовых сооружений) или в незащищенных условиях на открытом воздухе (класс использования 3 согласно ЕН 335-1).
Настоящий стандарт не распространяется на обработанные огнезащитными составами элементы конструкций.
2. Нормативные ссылки
Следующие ссылочные документы требуются для применения настоящего стандарта. В случае датированных ссылок действует только указанное издание. В случае недатированных ссылок действует последнее издание в отношении нормативного документа (включая все изменения).
EN 335-1 <1>, Dauerhaftigkeit von Holz und Holzproducten - Definition der Gebrauchsklassen - Teil 1: Allgemeines (Долговечность древесины и продуктов, сделанных на основе древесины. Определение классов опасности. Часть 1. Общие положения), EN 335-1, Durability of wood and wood-based products - Definitions of use classes - Part 1: General
EN 335-2 <1>, Dauerhaftigkeit von Holz und Holzproducten der Gebrauchsklassen - Teil 2: Anwendung bei Vollholz (Долговечность древесины и продуктов, сделанных на основе древесины. Определение классов опасности. Часть 2. Применение для массивной древесины), EN 335-2, Durability of wood and wood-based products - Definition of use classes - Part 2: Application to solid wood
--------------------------------
<1> Отменен. Действует EN 335:2013.
EN 336:2003 <1>, Bauholz tragende Zwecke - , Abweichungen (Лесоматериалы для несущих строительных конструкций. Размеры, допустимые отклонения), EN 336:2003, Structural timber - Sizes, permitted deviations
--------------------------------
<1> Отменен. Действует EN 336:2013.
EN 350-2, Dauerhaftigkeit von Holz und Holzprodukten - Dauerhaftigkeit von Vollholz - Teil 2: Leitfaden die Dauerhaftigkeit und von Holzarten von besonderer Bedeutung in Europa (Долговечность древесины и древесных материалов. Естественная долговечность массивной древесины. Часть 2. Руководство по природной долговечности и пропитываемости пород древесины имеющих особое значение для стран Европы), EN 350-2, Durability of wood and wood based products - Natural durability of solid wood - Part 2: Guide to the natural durability and treatability of selected wood species of importance in Europe
EN 844-3, Rund- und Schnittholz - Terminologie - Teil 3: Allgemeine Begriffe Schnittholz (Лесоматериалы круглые и пиленые. Терминология. Часть 3. Общие термины, касающиеся применения пиленых лесоматериалов), EN 844-3, Round and sawn timber - Terminology - Part 3: General terms relating to sawn timber
EN 844-9, Rund- und Schnittholz - Terminologie - Teil 9: Begriffe zu Merkmalen von Schnittholz (Лесоматериалы круглые и пиленые. Терминология. Часть 9. Термины, относящиеся к показателям пиленых лесоматериалов), EN 844-9, Round and sawn timber - Terminology - Part 9: Terms relating to features of sawn timber
EN 1310, Rund- und Schnittholz - Messung der Merkmale (Лесоматериалы круглые и пиленые. Методы определения показателей, EN 1310, Round and sawn timber - Method of measurement of features
EN 1990, Grundlagen der Tragwerksplanung (Основные положения по проектированию несущих строительных конструкций), EN 1990, Basis of structural design
EN 1991 (alles teilen), Eurocode: Einwirkungen auf Tragwerke [Еврокод. Воздействия на несущие конструкции (все части), EN 1991 (all parts), Eurocode: Actions on structures
EN 1995-1-1, Eurocode 5: Bemessung und Konstruktion von Holzbauten - Teil 1-1: Allgemeines - Allgemeine Regeln und Regeln den Hochbau (Еврокод 5. Проектирование деревянных конструкций. Часть 1-1. Общие положения. Общие правила расчета и правила расчета для высотных зданий), EN 1995-1-1, Eurocode 5: Design of timber structures - Part 1-1: General - Common rules and rules for Buildings
EN 1995-1-2, Eurocode 5: Bemessung und Konstruktion von Holzbauten - Teil 1-2: Allgemeine Regeln - Tragwerksbemessung den Brandfall (Еврокод 5. Проектирование деревянных конструкций. Часть 1-2. Общие положения. Проектирование несущих конструкций с учетом огнестойкости), EN 1995-1-2, Eurocode 5: Design of timber structures - Part 1-2: General - Structural fire design
EN 13183-2, Feuchtegehalt eines Schnittholz - Teil 2: durch elektrisches Widerstands-Messverfahren (Влажность пиленого лесоматериала. Часть 2. Оценка методом электрического сопротивления), EN 13183-2, Moisture content of a piece of sawn timber - Part 2: Estimation by electrical resistance method
EN 13501-1, Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten - Teil 1: Klassifizierung mit den Ergebnissen aus den zum
