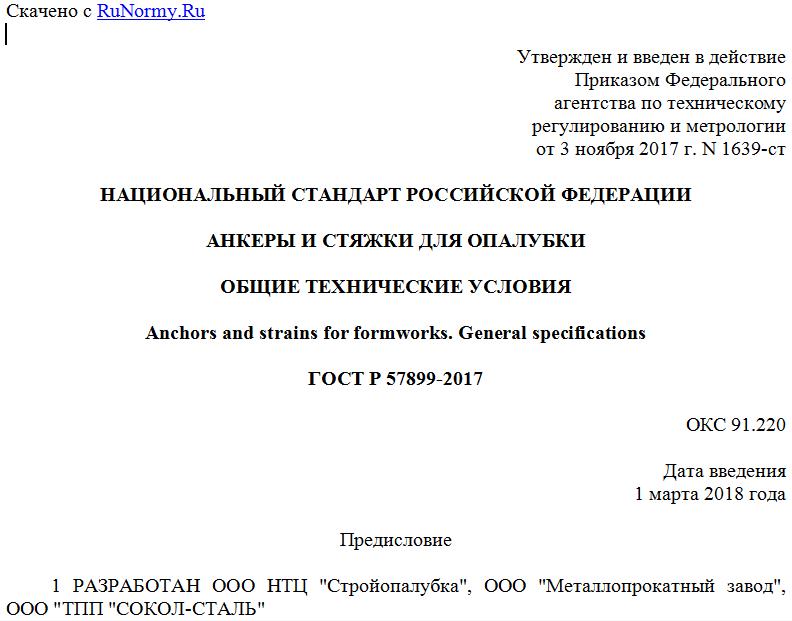

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АНКЕРЫ И СТЯЖКИ ДЛЯ ОПАЛУБКИ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Anchors and strains for formworks. General specifications
ГОСТ Р 57899-2017
ОКС 91.220
Дата введения
1 марта 2018 года
Предисловие
1 РАЗРАБОТАН ООО НТЦ "Стройопалубка", ООО "Металлопрокатный завод", ООО "ТПП "СОКОЛ-СТАЛЬ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 3 ноября 2017 г. N 1639-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на анкеры и стяжки для опалубки, изготовленные из стали марки M76.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.014 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 977 Отливки стальные. Общие технические условия
ГОСТ 1050 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
ГОСТ 1497 (ИСО 6892-84) Металлы. Методы испытаний на растяжение
ГОСТ 3282 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 7293 Чугун с шаровидным графитом для отливок. Марки
ГОСТ 12004 Сталь арматурная. Методы испытания на растяжение
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ Р 51045 Рельсы для путей промышленного железнодорожного транспорта. Общие технические условия
ГОСТ Р 52085-2003 Опалубка. Общие технические условия
ГОСТ Р 52086-2003 Опалубка. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52086 и ГОСТ Р 52085, а также следующий термин с соответствующим определением:
3.1 рельсовый передел: Переработка изношенных рельсов путем горячей прокатки.
4. Общие технические требования
4.1. Характеристики
4.1.1 Нагрузки на анкеры и стяжки от давления бетонной смеси назначаются в соответствии с нагрузками на опалубку по ГОСТ Р 52085 в зависимости от расчетных схем опалубки и ее элементов, схемы и количества установки анкеров и стяжек.
4.1.2 Климатическое исполнение анкеров и стяжек - B, категория 1 по ГОСТ 15150.
4.1.3 Анкеры и стяжки (рисунок 1) состоят из стяжного винта и гаек. При использовании в качестве анкера анкерную гайку одним концом закрепляют к какой-либо неподвижной конструкции - существующей стене (при одностороннем бетонировании) или грунту. При использовании в качестве стяжки гайки устанавливают с двух сторон стяжного винта и опирают на несущие элементы опалубки (щиты, балки, фермы и схватки).
1 - щит; 2 - шайба; 3 - гайка; 4 - стяжной винт; 5 - трубка;
6 - конус
Рисунок 1
Для защиты стяжного винта от бетонной смеси (цементного молока) и возможности его извлечения при распалубке и повторного использования при установке применяют защитные трубки с конусами.
4.1.4 Размер опорной части гайки назначают в зависимости от схемы монтажа опалубки и ее несущих элементов. Размер опорной части или шайбы должен быть достаточным для опоры рядом стоящих несущих элементов (в т.ч. каркасов модульных щитов), на которые стяжки или анкеры не устанавливают.
4.1.5 Стяжной винт изготовляют методом горячей прокатки из рельсового передела.
4.1.6 Конфигурация резьбы стяжного винта приведена на рисунке 2.
- величина отклонения винтовых выступов; dв - максимальный
диаметр винта без винтовых выступов; dr - минимальный
диаметр винта; h - высота поперечного ребра винтового
выступа; t - шаг поперечного ребра; - угол наклона боковой
поверхности поперечного ребра, град
Рисунок 2
Поперечные размеры, площадь сечения, масса и предельные отклонения в размерах приведены в таблице 1, размерные характеристики - в таблице 2.
Таблица 1
Номинальные диаметр, площадь сечения и масса 1 м
длины проката
