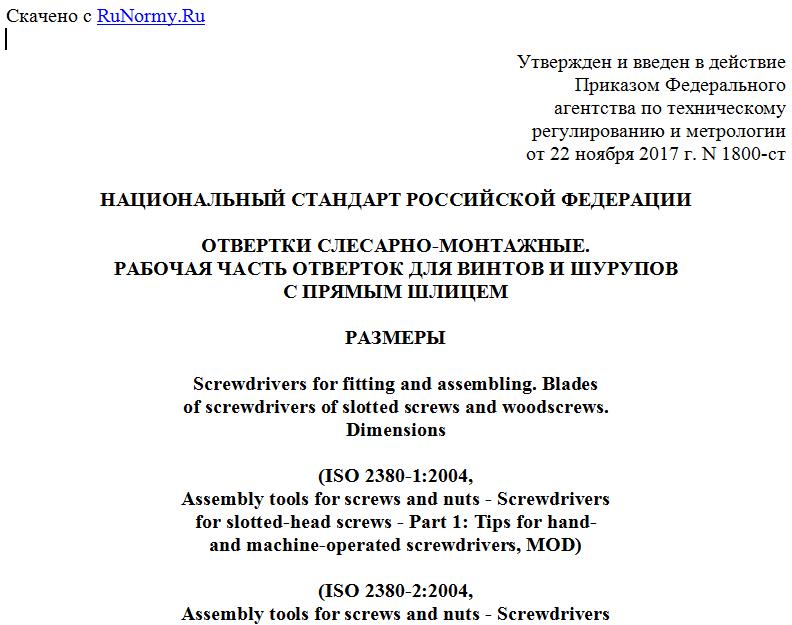

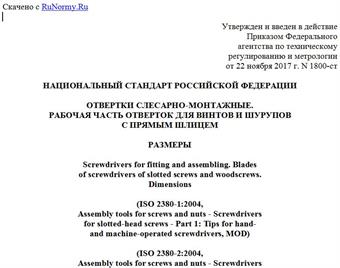

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2017 г. N 1800-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОТВЕРТКИ СЛЕСАРНО-МОНТАЖНЫЕ.
РАБОЧАЯ ЧАСТЬ ОТВЕРТОК ДЛЯ ВИНТОВ И ШУРУПОВ
С ПРЯМЫМ ШЛИЦЕМ
РАЗМЕРЫ
Screwdrivers for fitting and assembling. Blades
of screwdrivers of slotted screws and woodscrews.
Dimensions
(ISO 2380-1:2004,
Assembly tools for screws and nuts - Screwdrivers
for slotted-head screws - Part 1: Tips for hand-
and machine-operated screwdrivers, MOD)
(ISO 2380-2:2004,
Assembly tools for screws and nuts - Screwdrivers
for slotted-head screws - Part 2: General requirements,
lengths of blades and marking of hand-operated
screwdrivers, MOD)
ГОСТ Р 57979-2017
ОКС 25.140.30
ОКПД 2 25.73.30.231
Дата введения
1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе официального перевода на русский язык англоязычных версий указанных в пункте 4 международных стандартов, который выполнен ФГУП "Стандартинформ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 "Инструмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2017 г. N 1800-ст
4 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:
ИСО 2380-1:2004 "Инструменты крепежные для винтов и гаек. Отвертки для винтов со шлицем. Часть 1. Лезвия ручных отверток и отверток с машинным приводом" (ISO 2380-1:2004 "Assembly tools for screws and nuts - Screwdrivers for slotted-head screws - Part 1: Tips for hand- and machine-operated screwdrivers", MOD);
ИСО 2380-2:2004 "Инструменты крепежные для винтов и гаек. Отвертки для винтов со шлицем. Часть 2. Общие требования, длины лезвий и маркировка ручных отверток" (ISO 2380-2:2004 "Assembly tools for screws and nuts - Screwdrivers for slotted-head screws - Part 2: General requirements, lengths of blades and marking of hand-operated screwdrivers", MOD) путем внесения дополнительных положений.
Международные стандарты разработаны техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 10 "Сборочный инструмент для болтов и гаек, плоскогубцы и кусачки" Международной организации по стандартизации (ISO).
Потребности национальной экономики и особенности национальной стандартизации учтены в дополнительных пунктах 3.1, 3.3, которые выделены путем заключения их в рамки из тонких линий или выделены полужирным курсивом, а информация с объяснением причин включения этих положений приведена в дополнительном приложении ДА.
Сопоставление структуры и нумерации структурных элементов настоящего стандарта и основных нормативных положений указанных международных стандартов приведено в дополнительном приложении ДБ.
Сведения о соответствии ссылочного национального стандарта международному стандарту, использованному в качестве ссылочного в примененных международных стандартах, приведены в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает форму и размеры рабочей части ручных и механизированных отверток для винтов и шурупов с прямым шлицем и для круглых гаек со шлицем на торце.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 6424-73 Зев (отверстие), конец ключа и размер "под ключ"
ГОСТ 17199-88 Отвертки слесарно-монтажные. Технические условия
ГОСТ Р 57980 (ИСО 1173:2001) Шестигранные присоединительные части вставок для ручных и механизированных отверток. Размеры, крутящие моменты
ГОСТ Р ИСО 4759-1-2009 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Типы и размеры
3.1 Рабочую часть ручных отверток следует изготовлять следующих типов и исполнений:
1 - прямой бочкообразной формы; 2 - с параллельными плоскостями; 3 - клинообразной формы для винтов с головкой (исполнений A и B); 4 - клинообразной формы для винтов без головки; 5 - клинообразной формы для круглых гаек со шлицем на торце (исполнений A и B);
6 - клинообразной формы (исполнений A и B).
3.2 Рабочую часть механизированных отверток следует изготовлять типа 6 (исполнение C).
3.3 Основные размеры рабочей части отверток должны соответствовать указанным на рисунках 1 - 4 и в таблицах 1 - 5.
Рисунок 1
Таблица 1
Рабочая часть типов 1 и 2 ручных отверток
