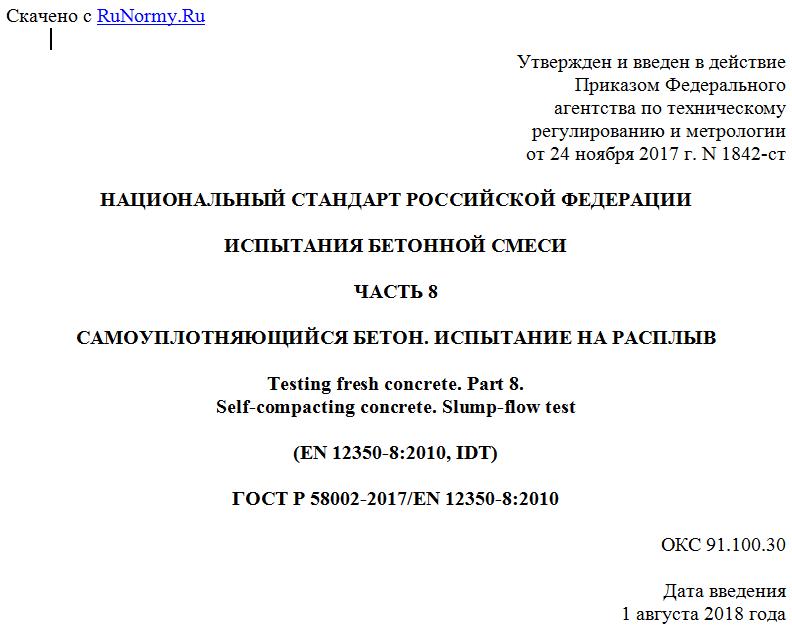

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 ноября 2017 г. N 1842-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ БЕТОННОЙ СМЕСИ
ЧАСТЬ 8
САМОУПЛОТНЯЮЩИЙСЯ БЕТОН. ИСПЫТАНИЕ НА РАСПЛЫВ
Testing fresh concrete. Part 8.
Self-compacting concrete. Slump-flow test
(EN 12350-8:2010, IDT)
ГОСТ Р 58002-2017/EN 12350-8:2010
ОКС 91.100.30
Дата введения
1 августа 2018 года
Предисловие
1 ПОДГОТОВЛЕН структурным подразделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский, проектно-конструкторский и технологический институт бетона и железобетона им. А.А. Гвоздева (НИИЖБ им. А.А. Гвоздева) на основе официального перевода на русский язык немецкоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2017 г. N 1842-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 12350-8:2010 "Испытания свежего бетона. Часть 8. Самоуплотняющийся бетон. Испытание подвижной бетонной смеси осадкой конуса" (EN 12350-8:2010 " von Frischbeton - Teil 8: Selbstverdichtender Beton - ", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает порядок определения расплыва и время t500 для самоуплотняющегося бетона. Этот метод не пригоден, если максимальный размер зерен заполнителя превышает 40 мм.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие европейские стандарты:
EN 12350-1, von Frischbeton - Teil 1: Probenahme (Испытания бетонной смеси. Часть 1. Отбор проб; Testing fresh concrete - Part 1: Sampling)
EN 12350-2, von Frischbeton - Teil 2: (Испытания бетонной смеси. Часть 2. Испытание осадкой конуса; Testing fresh concrete - Part 2: Slump)
3. Обозначения и сокращения
В настоящем стандарте применены следующие обозначения:
SF - расплыв;
d1 - наибольший диаметр распространения расплыва, мм;
d2 - распространение расплыва под углом 90° к d1, мм.
4. Требования
Требования изложены в ЕН 12350-1.
5. Принцип
Расплыв и время t500 используют для оценки подвижности и текучести самоуплотняющейся бетонной смеси при отсутствии препятствий. Они основываются на испытаниях путем измерения осадки конуса, описанных в ЕН 12350-2. Результаты являются показателем заполняющей способности самоуплотняющейся бетонной смеси. Время t500 - показатель скорости растекания и относительной вязкости самоуплотняющейся бетонной смеси.
Бетонную смесь заливают в конус, как это делают в испытаниях осадкой конуса по ЕН 12350-2. После снятия конуса измеряют время от момента начала движения конуса вверх до растекания бетонной смеси до диаметра 500 мм, то есть это и есть время t500. Затем измеряют самый большой диаметр расплыва и другой диаметр, перпендикулярный ему. Среднее значение является расплывом.
Измерение времени расплыва t500 можно не проводить, если этого не требуется.
6. Применяемые приборы
Приборы должны соответствовать ЕН 12350-2, за исключением указанных ниже.
6.1 Базовая плита
Базовая плита, на которую вытекает бетонная смесь и на которой выполняют определение подвижности, должна быть изготовлена в виде плоской стальной плиты площадью в плане не менее 900 x 900 мм.
Плита должна иметь плоскую гладкую поверхность. Если плита изготовлена из других материалов, должны быть представлены данные испытаний эксплуатационных качеств, которые подтверждают эквивалентность стальной плите.
Поверхность должна быть стойкой к агрессивному воздействию цементного теста и не должна ржаветь. Конструкция плиты должна препятствовать возникновению перекосов. Отклонения по ровности поверхности не должны превышать 3 мм в любой точке при установке поверочной линейки между противоположными сторонами и углами.
Центр плиты должен быть помечен крестом, линии которого параллельны кромкам плиты и окружностями с диаметром (210 +/- 1) мм и (500 +/- 1) мм, центры которых совпадают с центральной точкой плиты (см. рисунок 1). Все линии должны быть не шире 2 мм и не глубже 1 мм.
Размеры в миллиметрах
Рисунок 1 - Базовая плита
6.2 Рулетка
Рулетка (мерная лента) должна быть длиной не менее 1000 мм и с делениями по длине не более 5 мм.
6.3 Секундомер
Секундомер с точностью измерения до 0,1 с.
6.4 Спиртовой уровень
