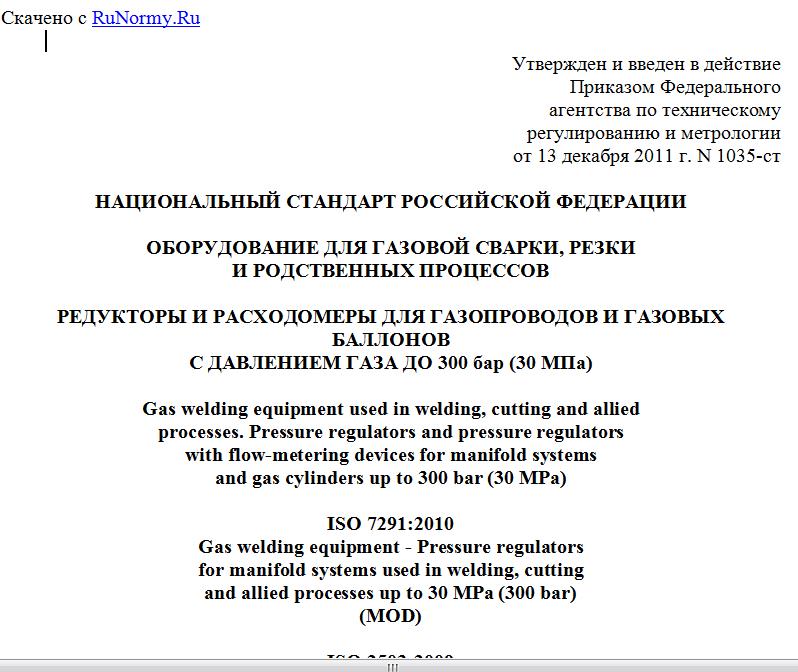

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1035-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ ДЛЯ ГАЗОВОЙ СВАРКИ, РЕЗКИ
И РОДСТВЕННЫХ ПРОЦЕССОВ
РЕДУКТОРЫ И РАСХОДОМЕРЫ ДЛЯ ГАЗОПРОВОДОВ И ГАЗОВЫХ БАЛЛОНОВ
С ДАВЛЕНИЕМ ГАЗА ДО 300 бар (30 МПа)
Gas welding equipment used in welding, cutting and allied
processes. Pressure regulators and pressure regulators
with flow-metering devices for manifold systems
and gas cylinders up to 300 bar (30 MPa)
ISO 7291:2010
Gas welding equipment - Pressure regulators
for manifold systems used in welding, cutting
and allied processes up to 30 MPa (300 bar)
(MOD)
ISO 2503:2009
Gas welding equipment - Pressure regulators
and pressure regulators with flow-metering devices
for gas cylinders used in welding, cutting
and allied processes up to 300 bar (30 MPa)
(MOD)
ГОСТ Р 54791-2011
Группа Г85
ОКП 36 4571
ОКС 25.160.30
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГУ "НУЦСК" при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС), Открытым акционерным обществом "ВНИИАвтогенмаш" (ОАО "ВНИИАвтогенмаш", г. Москва) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1035-ст.
4. Настоящий стандарт является модифицированным по отношению к стандартам ИСО 7291:2010 "Оборудование для газовой сварки. Редукторы для систем трубопроводов, применяемые в сварке, резке и родственных процессах при давлении до 30 МПа (300 бар)" (ISO 7291:2010 "Gas welding equipment - Pressure regulators for manifold systems used in welding, cutting and allied processes up to 30 MPa (300 bar)") и ИСО 2503:2009 "Оборудование для газовой сварки. Редукторы и редукторы с расходомерами для газовых баллонов, применяемые в сварке, резке и родственных процессах при давлении до 300 бар (30 МПа)" (ISO 2503:2009 "Gas welding equipment - Pressure regulators and pressure regulators with flow-metering devices for gas cylinders used in welding, cutting and allied processes up to 300 bar (30 MPa)"). Объединение указанных стандартов в настоящем стандарте обусловлено наличием повторяющихся описаний, требований и методов испытаний редукторов. Объединенный стандарт позволяет уменьшить его текстовой объем и обеспечивает удобство пользования.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт разработан методом прямого применения с дополнениями международных стандартов ИСО 2503-2009 "Оборудование для газовой сварки. Редукторы и редукторы с расходомерами для газовых баллонов, применяемые в сварке, резке и родственных процессах при давлении до 300 бар (30 МПа)" и ИСО 7291-1999 "Оборудование для газовой сварки. Редукторы для систем трубопроводов, применяемые в сварке, резке и родственных процессах при давлении до 300 бар", отражающих потребности народного хозяйства.
1. Область применения
Настоящий стандарт устанавливает технические требования к редукторам давления и расходомерам, устанавливаемым на газопроводах и газовых баллонах для сжатых газов и смесей при давлении до 30 МПа, растворенного ацетилена, сжиженного природного газа (СПГ), метилацетилен-пропадиеновых смесей (МАФ) и углекислого газа , применяемых при сварке, резке и родственных процессах, а также методы их испытаний. Стандарт не распространяется на редукторы с номинальным рабочим давлением (2 МПа).
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ Р 50379-92 (ИСО 9090-89) Герметичность оборудования и аппаратуры для газовой сварки, резки и аналогичных процессов. Допустимые скорости внешней утечки газа и метод их измерения
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 29090-91 (ИСО 9539-88) Материалы, используемые в оборудовании для газовой сварки, резки и аналогичных процессов. Общие требования
ГОСТ 12.2.052-81 Система стандартов безопасности труда. Оборудование, работающее с газообразным кислородом. Общие требования безопасности
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте используются следующие термины с соответствующими определениями:
3.1. Баллонный редуктор давления (далее - баллонный редуктор): устройство для редуцирования, как правило, изменяющегося давления на входе до рабочего давления и его поддержания в максимальном приближении к постоянному уровню (см. рисунок А.1).
3.2. Баллонный редуктор давления с расходомером (далее - редуктор с расходомером): устройство для редуцирования, как правило, изменяющегося давления на входе до рабочего давления и его поддержания в максимальном приближении к постоянному уровню, дополнительно обеспечивающее выбранный расход газа (см. рисунок А.2).
Примечание. Как правило, это редукторы давления, снабженные устройствами регулирования и измерения расхода, не предусмотренными для демонтажа.
3.3. Редуктор давления для коллекторных систем (далее - рамповый редуктор): устройство для регулирования, как правило, колеблющегося входного давления до постоянного (насколько возможно) его значения на выходе, предназначенное для оборудования баллонных перепускных рамп.
3.4. Расходомер: устройство, измеряющее расход определенного газа или газовой смеси.
3.5. Датчик расхода: устройство, измеряющее давление и калиброванное в единицах расхода.
Примечание. Датчик не измеряет, а показывает расход, измеряя давление на входе в устройство с пропускным отверстием постоянного сечения.
3.6. Максимальное промежуточное давление, : для редукторов с расходомерами - максимальное давление, установленное производителем и измеряемое в камере промежуточного давления после редуцирующего клапана и перед устройством регулирования и измерения расхода.
Примечание. Данное максимальное давление определяется для испытаний редукторов и превышает обычное рабочее давление расходомера.
3.7. Номинальная пропускная способность, : для редукторов с расходомерами - пропускная способность, установленная производителем (измеряется на выходе из устройства регулирования и измерения расхода).
3.8. Истинный расход: расход, измеренный калиброванным расходомером.
4. Символы и их значения
Символы, используемые в настоящем стандарте, перечислены в таблице 1.
Таблица 1
Символы и их значения
Символ Значение
Номинальное входное давление, указанное производителем (рекомендуемые значения приведены в таблице 3)
Номинальное рабочее давление, указанное производителем (рекомендуемые значения представлены в таблице 3)
Рабочее давление ацетилена, используемое для расчета R (см. 9.5.3.3)
Рабочее давление ацетилена, применяемое для расчета i (см. 9.5.5.3)
Максимальное промежуточное давление
Давление перед прибором для типовых испытаний: p3 = 2p2 + 1 бар (0,1 МПа)
Давление после прекращения отбора газа при пропускной способности клапана, приведенной к нормальным условиям
Наибольшее или наименьшее рабочее давление во время испытания на установление коэффициента неравномерности в соответствии с 6.6.1.2
