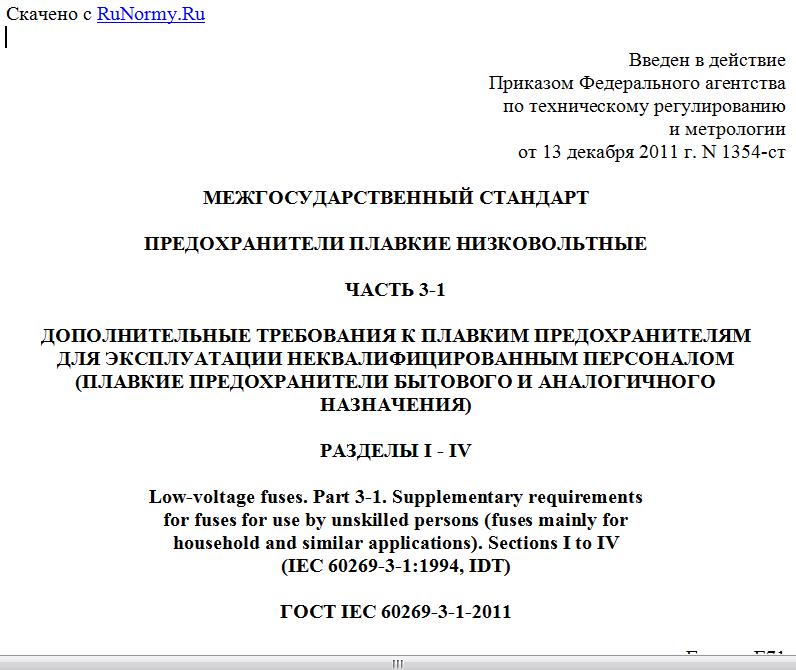

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 3-1
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ПРЕДОХРАНИТЕЛЯМ
ДЛЯ ЭКСПЛУАТАЦИИ НЕКВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ
(ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ БЫТОВОГО И АНАЛОГИЧНОГО
НАЗНАЧЕНИЯ)
РАЗДЕЛЫ I - IV
Low-voltage fuses. Part 3-1. Supplementary requirements
for fuses for use by unskilled persons (fuses mainly for
household and similar applications). Sections I to IV
(IEC 60269-3-1:1994, IDT)
ГОСТ IEC 60269-3-1-2011
Группа Е71
МКС 29.120.50
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие стандарта проголосовали:
Краткое наименование страны по MK (ISO 3166) 004-97 Код страны по MK (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1354-ст межгосударственный стандарт ГОСТ IEC 60269-3-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60269-3-1:1994 Low-voltage fuses. Part 3-1. Supplementary requirements for fuses for use by unskilled persons (fuses mainly for household and similar applications). Sections I to IV (Предохранители плавкие низковольтные. Часть 3-1. Дополнительные требования к плавким предохранителям для эксплуатации неквалифицированным персоналом (плавкие предохранители бытового и аналогичного назначения). Разделы I - IV).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60269-3-1-2004.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Настоящий стандарт распространяется на низковольтные плавкие предохранители бытового и аналогичного назначения, предназначенные для эксплуатации неквалифицированным персоналом (далее - плавкие предохранители), и устанавливает характеристики, требования к конструкции и методы испытаний, которые дополняют или изменяют соответствующие разделы и (или) пункты IEC 60269-1 и IEC 60269-3.
Нумерация пунктов и таблиц настоящего стандарта идентична соответствующим пунктам и таблицам IEC 60269-1 и IEC 60269-3.
Вновь введенные таблицы обозначены прописными латинскими буквами.
1. ОБЩИЕ ПОЛОЖЕНИЯ
Плавкие предохранители должны соответствовать требованиям настоящего стандарта, IEC 60269-1 и IEC 60269-3.
Настоящий стандарт состоит из шести разделов, в каждом из которых приведены специфические примеры стандартизованных плавких предохранителей:
I - плавкие предохранители типа D (плавкие вставки и держатели плавких предохранителей);
IIA - цилиндрические плавкие предохранители типа A;
IIB - цилиндрические плавкие предохранители типа B;
IIC - цилиндрические плавкие предохранители типа C;
III - плавкие предохранители со штырьковыми выводами;
IV - цилиндрические плавкие вставки, используемые в основном в плавких предохранителях с ламповым цоколем (пробках).
Примечания
1. В настоящем стандарте приведены примеры стандартизованных плавких предохранителей, удовлетворяющих требованиям IEC 60269-1 и IEC 60269-3. Допускается дополнить их другими примерами, удовлетворяющими этим же требованиям.
2. Приведенные серии плавких предохранителей стандартизованы относительно безопасности их применения.
Национальные комитеты могут отобрать из приведенных примеров стандартизованных плавких предохранителей одну серию или более для включения в свои стандарты. Цветной код для каждой серии не указывается. Если цветные коды указаны, то их применяют только к этой отдельной серии плавких предохранителей.
1.0. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие международные стандарты:
ISO 2039-2:1987 Plastics; Determination of hardness; Part 2: Rockwell hardness (Пластмассы. Определение твердости. Часть 2. Твердость по Роквеллу).
IEC 60068-2-32:1975 Basic environmental testing procedures. Part 2: Tests. Test Ed: Free fall (Испытания на воздействия внешних факторов. Часть 2. Испытания. Испытание Ed: Свободное падение)
IEC 60269-1:1998 Low-voltage fuses. Part 1. General requirements (Предохранители плавкие низковольтные. Часть 1. Общие требования)
IEC 60269-3:1987 Low-voltage fuses. Part 3: Supplementary requirements for fuses for use by unskilled persons (Fuses mainly for household and similar applications) (Предохранители плавкие низковольтные. Часть 3. Дополнительные требования к плавким предохранителям бытового и аналогичного назначения)
IEC 60529:1989 Degrees of protection provided by enclosures (IP code) (Степени защиты, обеспечиваемые оболочками (код IP))
IEC 60664:1980 Insulation coordination within low-voltage systems including clearances and creepage distances for equipment (Координация изоляции в низковольтных системах)
IEC 60898:1995 Electrical accessories - Circuit-breakers for overcurrent protection for household and similar installations (Аппаратура электрическая малогабаритная. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения)
IEC 60999:1990 Connecting devices - Safety requirements for screw-type and screwless-type clamping units for electrical copper conductors - Part 1: General requirements and particular requirements for conductors from 0,5 mm2 up to 35 mm2 (included) (Электроустановочная аппаратура. Требования по безопасности для зажимов с резьбой и без резьбы для электрических медных проводников)
РАЗДЕЛ I. ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ ТИПА D
1.1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Дополнительные требования, изложенные в данном разделе, распространяются на плавкие предохранители типа D на номинальный ток не более 100 А и на переменное и постоянное номинальные напряжения не более 500 В.
5. ХАРАКТЕРИСТИКИ ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
5.2. Номинальное напряжение
Стандартные значения номинального переменного напряжения: 400 В для предохранителей типоразмеров D01, D02 и D03 <*>, 500 В для предохранителей типоразмеров DII, DIII и DIV.
Значения постоянного номинального напряжения: 250 В для предохранителей типоразмеров D01, D02 и D03 <*>, 500 В для предохранителей типоразмеров DII, DIII и DIV.
--------------------------------
<*> Предохранители этих типоразмеров применимы также для цепей с напряжением 415 В.
5.3.1. Номинальный ток плавкой вставки
Номинальные токи плавких вставок указаны на рисунке 6.
5.3.2. Номинальный ток держателя плавкого предохранителя
Номинальные токи держателей плавких предохранителей указаны на рисунке 7. Номинальные токи оснований плавких предохранителей указаны на рисунке 8.
5.5. Номинальные потери мощности плавкой вставки и номинальная рассеиваемая мощность держателя плавкого предохранителя
Максимальные значения потерь мощности плавких вставок указаны в таблице A.
Таблица A
Максимальные значения потерь мощности
