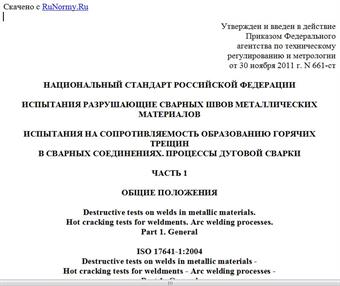

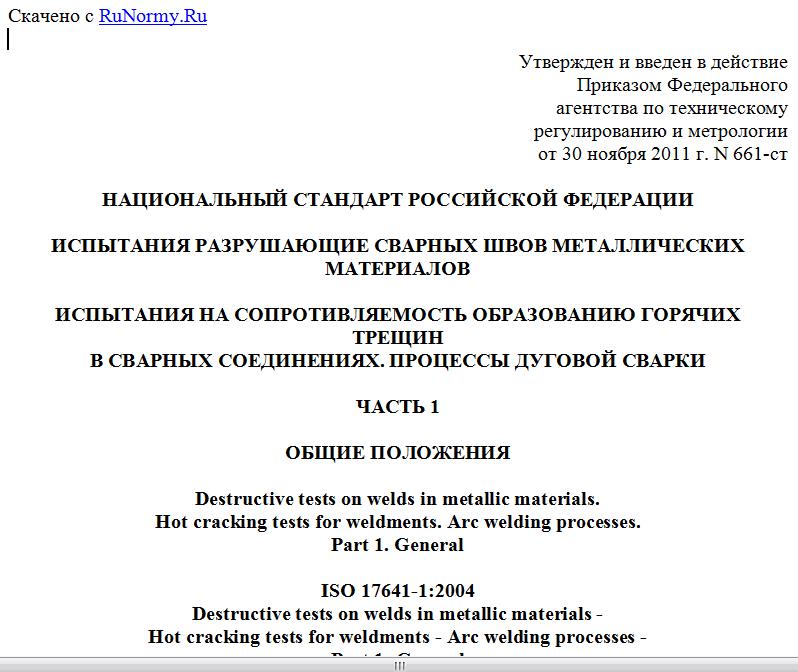

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 ноября 2011 г. N 661-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ РАЗРУШАЮЩИЕ СВАРНЫХ ШВОВ МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ИСПЫТАНИЯ НА СОПРОТИВЛЯЕМОСТЬ ОБРАЗОВАНИЮ ГОРЯЧИХ ТРЕЩИН
В СВАРНЫХ СОЕДИНЕНИЯХ. ПРОЦЕССЫ ДУГОВОЙ СВАРКИ
ЧАСТЬ 1
ОБЩИЕ ПОЛОЖЕНИЯ
Destructive tests on welds in metallic materials.
Hot cracking tests for weldments. Arc welding processes.
Part 1. General
ISO 17641-1:2004
Destructive tests on welds in metallic materials -
Hot cracking tests for weldments - Arc welding processes -
Part 1: General
(IDT)
ГОСТ Р ИСО 17641-1-2011
Группа В09
ОКС 25.160.40
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана" (ФГУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2011 г. N 661-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 17641-1:2004 "Разрушающие испытания сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 1. Общие положения" (ISO 17641-1:2004 "Destructive tests on welds in metallic materials - Hot cracking tests for weldments - Arc welding processes - Part 1: General").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
ИСО 17641-1 подготовлен Европейским комитетом по стандартизации (СЕН) в сотрудничестве с техническим комитетом ИСО/ТК 44 "Сварка и родственные процессы", подкомитетом ПК 5 "Испытания и контроль сварных швов" в соответствии с Соглашением о техническом сотрудничестве между ИСО и СЕН (Венское Соглашение).
ИСО 17641 состоит из следующих частей под общим наименованием "Разрушающие испытания сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки":
- часть 1. Общие положения;
- часть 2. Испытания с естественной жесткостью;
- часть 3. Испытания с приложением внешней нагрузки (технический отчет).
1. Область применения
Настоящий стандарт содержит основные положения, касающиеся образования горячих трещин в металле сварного шва и основном металле, и испытания, применяемые для оценки сопротивляемости образованию этих трещин при дуговой сварке.
Часть 2 (испытания с естественной жесткостью) устанавливает испытания, которые следует использовать для оценки сопротивляемости образованию горячих трещин металла сварного шва. Деформации, вызывающие образование трещин, создаются за счет жесткости сварного узла.
Часть 3 (испытания с приложением внешней нагрузки) описывает испытания, которые могут быть использованы для оценки сопротивляемости образованию горячих трещин основного металла и металла сварного шва. Деформации, вызывающие образование трещин, создаются путем нагружения испытуемого образца внешней силой.
Примечание. Испытания, приведенные в части 3, требуют использования нестандартного специального оборудования. Лаборатории применяют разные процедуры, условия испытаний и размеры образцов. Поэтому, хотя воспроизводимость внутри одной лаборатории обычно является хорошей, при испытаниях в разных лабораториях иногда возможны расхождения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для датированных ссылок последующие поправки или изменения любых из этих публикаций действительны для настоящего стандарта только после введения поправок и изменений к нему.
ЕН ИСО 17641-2:2005. Разрушающие испытания швов на металлических материалах. Испытания свариваемых деталей на горячее растрескивание в процессе дуговой сварки. Часть 2. Самоограничивающие испытания (ISO 17641-2:2005)
EN ISO 17641-2:2005. Destructive tests on welds in metallic materials - Hot cracking tests for weldments - Arc welding processes - Part 2: Self-restraint tests (ISO 17641-2:2005)
СЕН ИСО/ТО 17641-3:2005. Разрушающие испытания сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки (ИСО/ТО 17641-3:2005)
CEN ISO/TR 17641-3:2005. Destructive tests on welds in metallic materials - Hot cracking tests for weldments - Arc welding processes - Part 3: Externally loaded tests (ISO/TR 17641-3:2005).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Горячие трещины (hot cracks): нарушения сплошности материала, происходящие при высокой температуре вдоль границ зерен (дендритные границы), когда деформация или темп деформации превышают определенный уровень.
Примечание. Мелкие трещины, видимые только при увеличении более чем в 50 раз, часто рассматриваются как микротрещины.
3.1.1. Кристаллизационные трещины (solidification cracks): горячие трещины, образующиеся при кристаллизации жидкой фазы металла сварного шва.
Примечание. Обычно они выходят на поверхность сварного шва, но иногда могут быть под поверхностью.
3.1.2. Ликвационные трещины (liquation cracks): горячие трещины, образующиеся при расплавлении ликватов в зоне термического влияния (ЗТВ) основного металла или в многопроходных швах, когда наплавленный металл повторно нагревается при выполнении последующих проходов сварки.
3.1.3. Трещины, вызванные падением пластичности (ductility dip cracks): горячие трещины, образующиеся при сварке из-за снижения высокотемпературной пластичности. Как и ликвационные трещины они могут возникать в ЗТВ или в многопроходных швах.
3.2. Испытания с естественной жесткостью (self-restraint tests): испытания, при которых деформация шва образца происходит за счет напряжений, возникающих при сварке жестко закрепленного узла.
3.3. Испытания с приложением внешней нагрузки (externally loaded tests): испытания, при которых деформация шва образца происходит за счет напряжений, возникающих под действием внешней силы, создаваемой специальным испытательным оборудованием.
4. Показатели, обозначения и единицы измерения
Примененные в стандарте показатели, обозначения и единицы измерения приведены в таблице 1.
Таблица 1
Показатели, обозначения и единицы измерения
Обозначение Показатель Единица измерения
Показатель склонности к возникновению микротрещин (испытание на растяжение) <a> мм/мм
Показатель склонности к возникновению микротрещин (испытание на продольный изгиб) <b> мм/мм
Суммарная длина всех обнаруженных в образце горячих трещин мм
Критическая скорость деформации для возникновения первой горячей трещины мм/с
BTR Температурный интервал хрупкости, т.е. разница между NST и DTR (см. СЕН ИСО/ТО 17641-3:2003, рисунок 2) К
<a>
<b>
5. Основы теории образования горячих трещин
Горячие трещины возникают в сварном шве и ЗТВ основного материала, когда деформации, развивающиеся при охлаждении сварного соединения или под действием извне, превосходят пластичность металла в определенной зоне сварного соединения. Они имеют размеры от очень малых ликвационных трещин (длиной менее 1 мм) в ЗТВ или многопроходных швах до крупных кристаллизационных трещин, которые могут распространяться на всю длину сварных соединений.
Примечание 1. Эти трещины не следует путать с холодными трещинами, которые всегда возникают при температурах ниже 200 °C.
