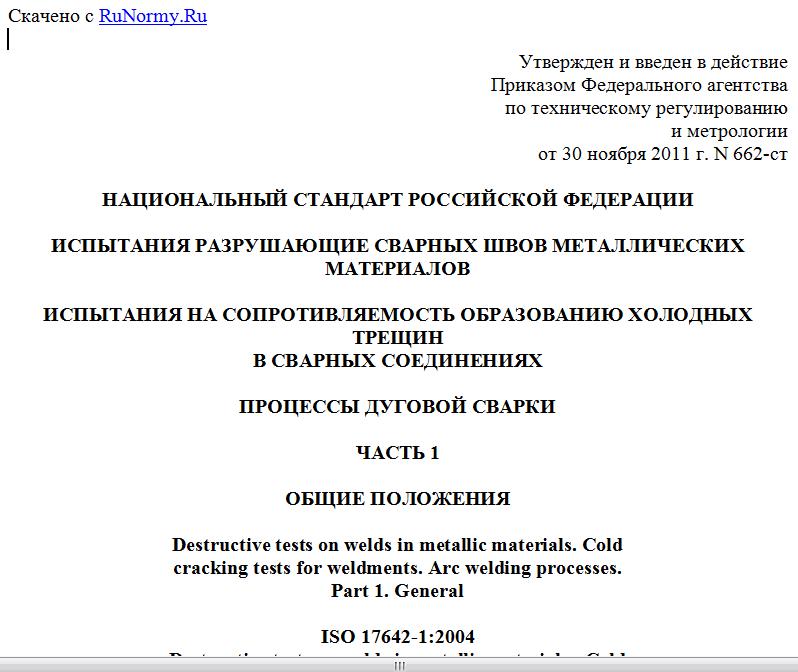

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 ноября 2011 г. N 662-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ РАЗРУШАЮЩИЕ СВАРНЫХ ШВОВ МЕТАЛЛИЧЕСКИХ
МАТЕРИАЛОВ
ИСПЫТАНИЯ НА СОПРОТИВЛЯЕМОСТЬ ОБРАЗОВАНИЮ ХОЛОДНЫХ ТРЕЩИН
В СВАРНЫХ СОЕДИНЕНИЯХ
ПРОЦЕССЫ ДУГОВОЙ СВАРКИ
ЧАСТЬ 1
ОБЩИЕ ПОЛОЖЕНИЯ
Destructive tests on welds in metallic materials. Cold
cracking tests for weldments. Arc welding processes.
Part 1. General
ISO 17642-1:2004
Destructive tests on welds in metallic materials - Cold
cracking tests for weldments - Arc welding processes -
Part 1: General
(IDT)
ГОСТ Р ИСО 17642-1-2011
Группа В09
ОКС 25.160.40
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана" (ФГУ "НУЦСК при МГТУ им. Н.Э. Баумана") и Национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2011 г. N 662-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 17642-1:2004 "Разрушающие испытания сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 1. Общие положения" (ISO 17642-1:2004 "Destructive tests on welds in metallic materials - Cold cracking tests for weldments - Arc welding processes - Part 1: General").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
ИСО 17642-1 подготовлен Европейским комитетом по стандартизации (СЕН) в сотрудничестве с техническим комитетом ИСО/ТК 44 "Сварка и родственные процессы", подкомитетом ПК 5 "Испытания и контроль сварных швов" в соответствии с Соглашением о техническом сотрудничестве между ИСО и СЕН (Венское Соглашение).
ИСО 17642 состоит из следующих частей под общим наименованием "Разрушающие испытания сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки":
- часть 1. Общие положения;
- часть 2. Испытания с естественной жесткостью;
- часть 3. Испытания с приложением внешней нагрузки.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт содержит основные положения, касающиеся образования холодных трещин и принципов проведения испытаний на сопротивляемость ему сварных соединений. Эти испытания могут быть использованы для определения сопротивляемости образованию холодных трещин сварочных материалов, основного металла и металла сварного шва. Изложены наиболее распространенные испытания.
Дополнительно приведены процедуры испытаний на сопротивляемость образованию холодных трещин. Классификация и области применения испытаний приведены в ЕН ИСО 17642-2 и ЕН ИСО 17642-3.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Последующие поправки или изменения действительны для датированных ссылок настоящего стандарта только после введения поправок и изменений к нему. Для недатированных ссылок применяется последнее издание ссылочного документа (включая изменения к нему).
ЕН ИСО 17642-2 Разрушающие испытания сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью (ИСО 17642-2:2005)
EN ISO 17642-2 Destructive tests on welds in metallic materials - Cold cracking tests for weldments - Arc welding processes - Part2: Self-restraint tests (ISO 17642-2:2005)
ЕН ИСО 17642-3 Разрушающие испытания сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки (ИСО 17642-3:2005)
EN ISO 17642-3 Destructive tests on welds in metallic materials - Cold cracking tests for weldments - Arc welding processes - Part3: Externally loaded tests (ISO 17642-3:2005)
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Холодные трещины (cold cracks): локальные трещины (межкристаллические или транскристаллические), возникающие в результате критической комбинации микроструктуры, напряжений и содержания водорода.
Примечание 1. Холодные трещины также известны как водородные или замедленные трещины.
Примечание 2. Холодные трещины возникают при температурах ниже температуры солидуса через неопределенное число дней после сварки.
3.2. Процедуры испытаний на сопротивляемость образованию холодных трещин (cold cracking test procedures): процедуры, служащие для определения сопротивляемости образованию холодных трещин основного металла, металла шва и сварных соединений применительно к применяемой процедуре сварки.
3.3. Испытания с естественной жесткостью (self-restraint tests): испытания, при которых нагружение образца создается остаточными напряжениями, возникающими во время и после сварки защемленного узла.
3.4. Испытания с приложением внешней нагрузки (externally loaded tests): испытания, при которых напряжения в образце являются результатом процедуры испытания с приложением внешней нагрузки.
4. ОСНОВНЫЕ ПОЛОЖЕНИЯ
Холодные трещины возникают после полного охлаждения при критическом сочетании микроструктуры, напряжения и содержания водорода.
Микроструктура определяется, главным образом, химическим составом и временем охлаждения в интервале температур между 800 °C и 500 °C (t 8/5).
Напряжение является результатом влияния, в первую очередь, возможного уровня напряженного состояния, т.е. предела текучести материала и напряжений, возникающих вблизи сварного шва непосредственно после сварки, вызванных ограничением деформации и усадкой металла.
Содержание водорода зависит от внесения водорода как функции влажности покрытия электродов или влажности флюса и диффузии водорода как функции температуры нагрева: предварительного, между выполнением сварочных проходов и после окончания сварки.
Примечание. Для сталей, у которых точка перехода Ас1 намного ниже 500 °C, более типичным является время охлаждения в интервале между 700 °C и 300 °C.
В процедурах испытаний на сопротивляемость образованию холодных трещин, использующих образцы с естественной жесткостью, напряжения при испытании создаются только в результате усадки металла сварного шва. Типы испытания и их основные применения приведены в таблице 1.
Таблица 1
Испытания на сопротивляемость образованию холодных трещин
на образцах с естественной жесткостью (см. ЕН ИСО 17642-2)
и их применение
Тип испытания Применение
CTS-испытание (CTS- test) Оценка основных, сварочных материалов и процедур сварки
Испытание с Y-образной разделкой (Tekken test) Определение:
- наименьшей энергии при сварке;
- наименьшей температуры предварительного нагрева;
Испытание с U-образной разделкой (Lehigh test) - наименьшей температуры сопутствующего нагрева;
- наибольшего содержания диффузионного водорода
Примечание. Процедура предусматривает качественную оценку (есть трещины/нет трещин) или количественную оценку (определение границы условий, определяющих наличие и отсутствие трещин).
В процедуре испытания на сопротивляемость образованию холодных трещин с приложением внешней нагрузки на образец воздействуют с помощью соответствующего нагружающего устройства силой, которая создает в нем определенное напряжение. Типы испытаний и их применение приведены в таблице 2.
