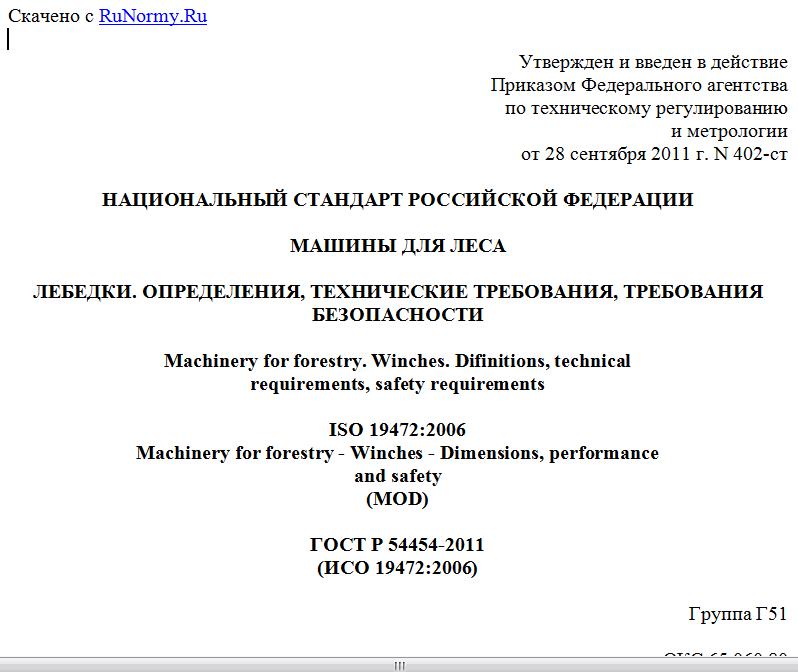

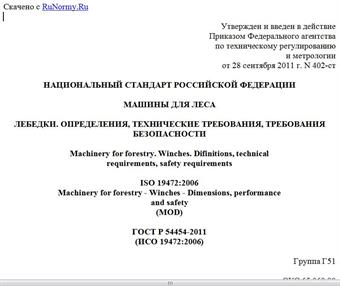

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 сентября 2011 г. N 402-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ ДЛЯ ЛЕСА
ЛЕБЕДКИ. ОПРЕДЕЛЕНИЯ, ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ, ТРЕБОВАНИЯ
БЕЗОПАСНОСТИ
Machinery for forestry. Winches. Difinitions, technical
requirements, safety requirements
ISO 19472:2006
Machinery for forestry - Winches - Dimensions, performance
and safety
(MOD)
ГОСТ Р 54454-2011
(ИСО 19472:2006)
Группа Г51
ОКС 65.060.80
ОКП 48 5100
Дата введения
1 марта 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 361 "Лесные машины".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 402-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 19472:2006 "Машины для лесного хозяйства. Лебедки. Размеры, эксплуатация и безопасность" (ISO 19472:2006 "Machinery for forestry - Winches - Dimensions, performance and safety").
При этом дополнительные слова, фразы, показатели, ссылки, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены курсивом, а объяснения причин их внесения приведены в сносках.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
В текст настоящего стандарта внесена техническая поправка к международному стандарту ИСО 19472:2006, принятая после его официальной публикации, которая выделена двойной вертикальной линией, а обозначение и год принятия технической поправки приведены в скобках после соответствующего текста.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает определения, технические требования и требования безопасности для постоянно закрепленных или съемных трелевочных лебедок, устанавливаемых на самоходные и передвижные машины для леса типа трелевочных и других лесозаготовительных машин и на сельскохозяйственные тракторы, используемые на трелевке леса.
Настоящий стандарт не распространяется на лебедки, используемые для грузоподъемных работ на кранах, драглайнах, на лесозаготовках с полуподвесной канатной трелевкой, системах лесозаготовок на базе канатных установок или трелевки лебедкой.
2. НОРМАТИВНЫЕ ССЫЛКИ <*>
--------------------------------
<*> Ссылки на международные стандарты заменены ссылками на национальные стандарты Российской Федерации или действующие в этом качестве межгосударственные стандарты, гармонизированные с международными стандартами или распространяющиеся на тот же аспект стандартизации.
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р ИСО 3457-99 Машины землеройные. Защитные устройства и ограждения. Определения и технические характеристики (ИСО 3457:1986 "Машины землеройные. Защитные ограждения. Определения и требования", IDT)
ГОСТ Р ИСО 8084-2005 Машины для леса. Устройства защиты оператора. Технические требования и методы испытаний (ИСО 8084:2003 "Машины для лесного хозяйства. Конструкции для защиты оператора. Лабораторные испытания и требования к эксплуатационным характеристикам", IDT)
ГОСТ Р 51334-99 Безопасность машин. Безопасные расстояния для предохранения верхних конечностей от попадания в опасную зону
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.2.120-2005 Система стандартов безопасности труда. Кабины и рабочие места операторов тракторов и самоходных сельскохозяйственных машин. Общие требования безопасности
ГОСТ 3241-91 Канаты стальные. Технические условия
ГОСТ 26336-84 Тракторы и сельскохозяйственные машины, механизированное газонное и садовое оборудование. Система символов для обозначения органов управления и средств отображения информации. Символы (ИСО 3767-1-82 "Тракторы и сельскохозяйственные машины, механизированное газонное и садовое оборудование. Система символов для обозначения органов управления и средств отображения информации. Символы. Часть 1. Общие условные обозначения", MOD; ИСО 3767-2-82 "Тракторы и сельскохозяйственные машины, механизированное газонное и садовое оборудование. Система символов для обозначения органов управления и средств отображения информации. Символы. Часть 2. Символы для органов управления сельскохозяйственных тракторов и машин", MOD; ИСО 3767-3-88 "Тракторы и сельскохозяйственные машины, механизированное газонное и садовое оборудование. Система символов для обозначения органов управления и средств отображения информации. Символы. Часть 3. Обозначения для механизированного газонного и садового оборудования", MOD)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. Диаметр барабана (barrel diameter) A: диаметр цилиндра барабана (см. рисунок 1).
Рисунок 1
3.2. Диаметр реборды (flange diameter) B: диаметр реборды барабана (см. рисунок 1).
3.3. Расстояние между ребордами (distance between flanges) C: расстояние между ребордами барабана, измеренное между точками на ребордах, расположенными на расстоянии от цилиндра барабана, равном половине разности между высотой реборды и расстоянием, свободным от каната S (см. рисунок 1).
3.4. Высота реборды (depth of flanges) D: радиальное расстояние от диаметра реборды барабана до диаметра цилиндра барабана (см. рисунок 1).
3.5. Просвет барабана (throat clearance) E: наименьшее расстояние между диаметром цилиндра барабана и корпусными деталями лебедки, измеренное в любом месте между ребордами барабана (см. рисунок 1).
3.6. Расстояние, свободное от каната (rope clearance distance) S: свободное от каната расстояние от внешнего диаметра ограждения реборды барабана либо от диаметра реборды барабана до поверхности верхнего слоя каната, которое гарантирует, что канат остается в пределах пространства между ребордами (см. рисунок 2).
a) Лебедка с ограждением реборд барабана корпусом
лебедки <*>
--------------------------------
<*> Здесь и далее по тексту стандарта, если не указано иное, курсивом выделены редакционные изменения отдельных слов и фраз по отношению к аутентичному переводу на русский язык международного стандарта в целях соблюдения принятой в Российской Федерации технической терминологии.
b) Лебедка без ограждения реборд барабана
Примечание. Материал корпуса может охватывать барабан полностью (360°) или частично при наличии дополнительных элементов, гарантирующих, что канат останется на барабане.
Рисунок 2
4. ОБОЗНАЧЕНИЯ
В настоящем стандарте применены следующие сокращения:
