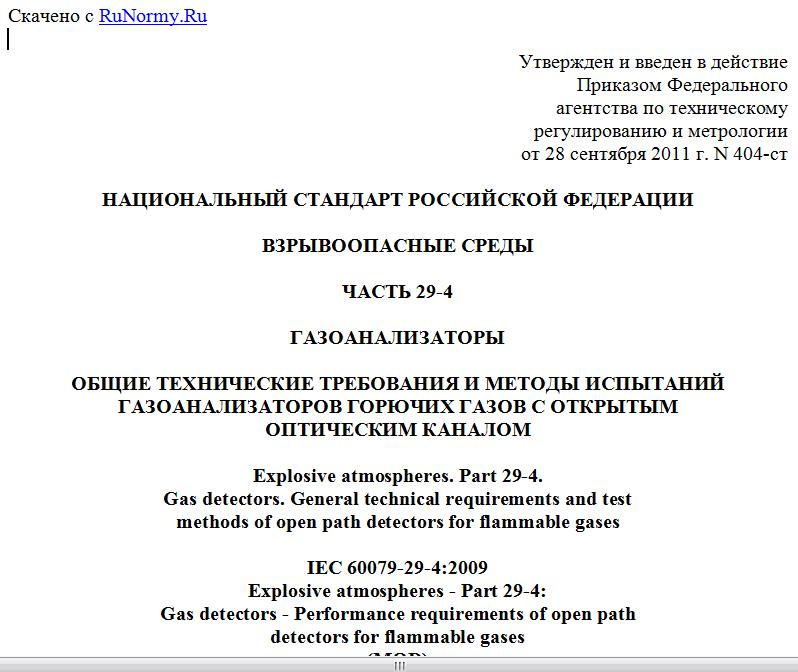

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. N 404-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЗРЫВООПАСНЫЕ СРЕДЫ
ЧАСТЬ 29-4
ГАЗОАНАЛИЗАТОРЫ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
ГАЗОАНАЛИЗАТОРОВ ГОРЮЧИХ ГАЗОВ С ОТКРЫТЫМ
ОПТИЧЕСКИМ КАНАЛОМ
Explosive atmospheres. Part 29-4.
Gas detectors. General technical requirements and test
methods of open path detectors for flammable gases
IEC 60079-29-4:2009
Explosive atmospheres - Part 29-4:
Gas detectors - Performance requirements of open path
detectors for flammable gases
(MOD)
ГОСТ Р 52350.29.4-2011
(МЭК 60079-29-4:2009)
Группа П63
ОКС 29.260.20;
ОКП 42 1510
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Смоленское производственное объединение "Аналитприбор" (ФГУП "СПО "Аналитприбор") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 403 "Оборудование для взрывоопасных сред (Ex-оборудование)".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 404-ст.
4. Настоящий стандарт модифицирован по отношению к международному стандарту МЭК 60079-29-4:2009 "Взрывоопасные среды. Часть 29-4. Газоанализаторы. Требования к характеристикам газоанализаторов горючих газов с открытым оптическим каналом" (IEC 60079-29-4:2009 "Explosive atmospheres - Part 29-4: Gas detectors - Performance requirements of open path detectors for flammable gases") путем внесения технических отклонений, объяснение которых изложено во введении к настоящему стандарту. Поправка к указанному международному стандарту, принятая после его официальной публикации, внесена в текст настоящего стандарта и выделена двойной вертикальной линией, расположенной на полях рядом с соответствующим текстом, а обозначение и год принятия поправки приведены в скобках за соответствующим текстом.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт модифицирован по отношению к международному стандарту МЭК 60079-29-4:2009 "Взрывоопасные среды. Часть 29-4. Газоанализаторы. Требования к характеристикам газоанализаторов горючих газов с открытым оптическим каналом".
Выполнение установленных настоящим стандартом требований совместно с требованиями стандартов на взрывозащиту конкретных видов обеспечивает безопасность применения газоанализаторов с открытым оптическим каналом на опасных производственных объектах в угольной, газовой, нефтяной, нефтеперерабатывающей и других отраслях промышленности.
В настоящий стандарт включены дополнительные по отношению к международному стандарту МЭК 60079-29-4:2009 требования, отражающие потребности национальной экономики Российской Федерации и особенности российской национальной стандартизации, выделенные курсивом с подчеркиванием сплошной горизонтальной линией:
- раздел 1 дополнен примечанием о применении в Российской Федерации термина "трассовые газоанализаторы";
- ссылки на международные стандарты заменены ссылками на национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты;
- в 3.1.1 введена краткая форма "сигнализатор" для термина "газоанализатор, предназначенный только для выдачи сигнализации";
- в 3.4.3 термин "воспламеняющаяся атмосфера" (выделен курсивом), представляющий собой дословный перевод термина "flammable atmosphere", приведенного в МЭК 60079-29-4:2009, заменен на стандартизованный термин "взрывоопасная газовая среда" с сохранением определения;
- введен пункт 3.4.10, определяющий понятие "поверочная газовая смесь (ПГС)";
- в 3.5.1 термин "открытый оптический канал" дополнен его краткой формой "трасса", а также в 3.5.1 перенесено примечание из 4.2.2, не имеющее смысловой связи с указанным пунктом;
- определение оптической оси (3.5.2) дополнено примечанием, в котором приведено определение оптической оси в соответствии с ГОСТ 7427-76;
- в 3.6.2 введено примечание о принятом в российской национальной стандартизации обозначении времени установления показаний;
- введено примечание к 5.2.4.1, описывающее пересчет объемной доли определяемого компонента в ПГС в расчетное значение интегральной концентрации;
- примечание к 5.3.4.2 дополнено требованием о соответствии ПГС требованиям ГОСТ 8.578-2008;
- в 7.2, перечисление e), в части требований к содержанию руководства по эксплуатации внесено дополнение о необходимости наличия в руководстве сведений о нормативном документе на поверку;
- введено дополнительное Приложение ДА, содержащее сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте.
Изменено также наименование настоящего стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Внесение указанных отклонений направлено на учет нормативно-правовых требований, установленных в Российской Федерации.
1. Область применения
Настоящий стандарт устанавливает общие технические требования к газоанализаторам, предназначенным для обнаружения и определения содержания горючих газов и/или паров в воздухе посредством измерения их спектрального поглощения вдоль протяженного оптического пути длиной, как правило, от одного метра до нескольких километров (далее - газоанализаторы).
Данные газоанализаторы позволяют измерять интегральную концентрацию определяемого компонента вдоль оптического пути в таких единицах величины, как НКПР x м для горючих газов.
Примечания
1. Значение объемной доли горючих газов и паров в воздухе может быть рассчитано только при условии, что содержание определяемых компонентов одинаково на всем протяжении оптического пути, что соблюдается, например, при очень коротком оптическом пути (< 100 мм). В таких случаях на газоанализаторы распространяются требования &ГОСТ Р 52350.29.1&.
2. Настоящий стандарт основан на технологиях, использующих эффект поглощения излучения в инфракрасной области спектра. При появлении других технологий или областей применения могут потребоваться дополнительные испытания.
&3. В Российской Федерации для обозначения газоанализаторов с открытым оптическим каналом используют также термин "трассовые газоанализаторы".&
Газоанализаторы, на которые распространяются требования настоящего стандарта, включают в себя следующие типы:
Тип 1. Источник оптического излучения и приемник расположены на противоположных концах оптического пути, пролегающего через анализируемую область атмосферы.
Тип 2. Приемопередатчик (т.е. конструктивно объединенные источник оптического излучения и приемник) и соответствующий отражатель (который может быть топографической особенностью местности или ретрорефлектором) расположены на противоположных концах оптического пути, пролегающего через анализируемую область атмосферы.
Настоящий стандарт также применяют, если изготовитель газоанализаторов заявляет об отличительных признаках конструкции и дополнительных характеристиках, превосходящих требования настоящего стандарта. Все заявленные характеристики должны быть подтверждены с проведением, при необходимости, дополнительных испытаний. Программа и методики дополнительных испытаний должны быть согласованы между изготовителем газоанализаторов и испытательной лабораторией, а результаты испытаний отражены в протоколах.
Требования настоящего стандарта не распространяются на следующее оборудование:
a) предназначенное для дистанционного лазерного зондирования содержания в атмосфере вредных веществ, например лидары (LIDAR);
b) содержащее пассивный приемник оптического излучения и не содержащее специального источника такого излучения;
c) предназначенное для измерения содержания газов в точке размещения датчика (газоанализаторы с точечными датчиками);
d) предназначенное для обнаружения пыли или аэрозолей в воздухе;
e) предназначенное для контроля укладки штабелей;
f) предназначенное для обнаружения взрывчатых веществ;
g) предназначенное только для идентификации отдельных компонентов газа или пара в их смеси (например, инфракрасные Фурье-спектроскопы).
Требованиям настоящего стандарта должны соответствовать газоанализаторы, предназначенные для применения как во взрывоопасных, так и в невзрывоопасных средах. Газоанализаторы, предназначенные для применения во взрывоопасных средах, дополнительно должны соответствовать требованиям взрывозащиты (см. 4.1.1).
Настоящий стандарт распространяется на портативные (носимые), переносные (передвижные) и стационарные газоанализаторы, предназначенные для промышленного и коммерческого применения.
Примечание. Настоящий стандарт содержит общие требования к газоанализаторам. При наличии специальных требований для конкретного применения газоанализаторов потенциальный покупатель или полномочный орган может потребовать, чтобы газоанализаторы прошли дополнительные испытания и были соответствующим образом разрешены для применения. Такие испытания следует рассматривать в качестве дополнения отдельных положений настоящего стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
&ГОСТ Р 50723-94. Лазерная безопасность. Общие требования безопасности при разработке и эксплуатации лазерных изделий
ГОСТ Р 51317.4.1-2000 (МЭК 61000-4-1-2000). Совместимость технических средств электромагнитная. Испытания на помехоустойчивость. Виды испытаний
