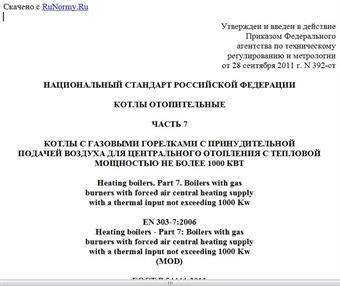

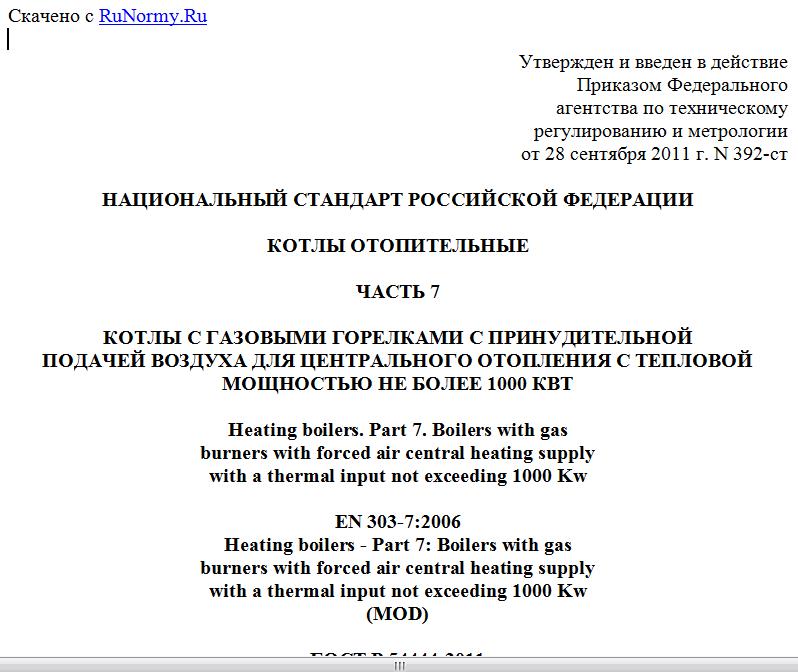

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. N 392-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ОТОПИТЕЛЬНЫЕ
ЧАСТЬ 7
КОТЛЫ С ГАЗОВЫМИ ГОРЕЛКАМИ С ПРИНУДИТЕЛЬНОЙ
ПОДАЧЕЙ ВОЗДУХА ДЛЯ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ С ТЕПЛОВОЙ
МОЩНОСТЬЮ НЕ БОЛЕЕ 1000 КВТ
Heating boilers. Part 7. Boilers with gas
burners with forced air central heating supply
with a thermal input not exceeding 1000 Kw
EN 303-7:2006
Heating boilers - Part 7: Boilers with gas
burners with forced air central heating supply
with a thermal input not exceeding 1000 Kw
(MOD)
ГОСТ Р 54444-2011
(ЕН 303-7:2006)
ОКС 27.060.30;
ОКП 49 3200
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ОАО "Научно-производственное объединение по исследованию и проектированию энергетического оборудования" (ОАО "НПО ЦКТИ").
2. ВНЕСЕН Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 392-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 303-7:2006 "Котлы отопительные. Часть 7. Котлы с газовыми горелками с принудительной подачей воздуха для центрального отопления с тепловой мощностью не более 1000 кВт" (EN 303-7:2006 "Heating boilers - Part 7: Boilers with gas burners with forced air central heating supply with a thermal input not exceeding 1000 Kw") путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Дополнительные требования относительно требований европейского регионального стандарта EN 303-7:2006 для учета основополагающих стандартов, действующих в Российской Федерации и устанавливающих требования в части степеней защиты оболочек (кодов IP), приведены в дополнительном Приложении ДА.
Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным и европейским региональным стандартам, использованным в качестве ссылочных в примененном европейском региональном стандарте, приведены в дополнительном Приложении ДБ.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт устанавливает технические требования и методы испытаний для проектирования, производства и безопасной эксплуатации с учетом рационального энергопотребления отопительных котлов с газовыми горелками с принудительной подачей воздуха с номинальной тепловой мощностью до 1000 кВт и рабочей температурой до 115 °C.
Котлы предназначены для систем центрального отопления. Теплоносителем является вода. Максимально допустимое рабочее давление до (8 бар).
1. Область применения
Настоящий стандарт устанавливает требования к конструкции, безопасности и рациональному использованию энергии для газовых котлов центрального отопления, оборудованных газовыми горелками с принудительной подачей воздуха для горения, и методы их испытаний.
Настоящий стандарт распространяется на котлы типа с номинальной тепловой мощностью не более 1000 кВт, температурой воды на выходе котла при нормальной эксплуатации не более 115 °C и максимальным давлением в водяном контуре не более (8 бар).
Настоящий стандарт распространяется на котлы, изготовленные вместе с газовой горелкой с принудительной подачей воздуха для горения в заводских условиях и поставляемые как единые изделия.
Настоящий стандарт не распространяется на котлы и газовые горелки с принудительной подачей воздуха для горения, которые изготавливаются и поставляются как отдельные изделия. В этом случае применяют ГОСТ Р 54442.
Настоящий стандарт не распространяется на:
- конденсационные и комбинированные котлы;
- котлы, устанавливаемые вне помещения;
- стационарные котлы, монтируемые более чем с одним газоходом;
- котлы, предназначенные для присоединения к общей системе вентиляции с принудительной вытяжкой;
- котлы, оборудованные несколькими камерами сгорания.
Настоящий стандарт не распространяется на котлы, устанавливаемые в жилых помещениях (см. 3.6).
Настоящий стандарт устанавливает только методы испытаний типа.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 51383-99 Горелки газовые автоматические с принудительной подачей воздуха. Технические требования, требования безопасности и методы испытаний
ГОСТ Р 52161.1-2004 (МЭК 60335-1:2001) Безопасность бытовых и аналогичных приборов. Часть 1. Общие требования
ГОСТ Р 54440-2011 (ЕН 303-1:1999) Котлы отопительные. Часть 1. Отопительные котлы с горелками с принудительной подачей воздуха. Терминология, общие требования, испытания и маркировка
ГОСТ Р 54442-2011 (ЕН 303-3:1998) Котлы отопительные. Часть 3. Газовые котлы центрального отопления. Агрегат, состоящий из корпуса котла и горелки с принудительной подачей воздуха. Требования к теплотехническим испытаниям
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
МК (ИСО 3166) 004-2004 Общероссийский классификатор стран мира.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Расход газа
3.1.1. Объемный расход газа: V, , м3/ч: объем газа, потребляемого котлом в единицу времени при непрерывной работе.
Примечание. V - при условиях испытаний; - при стандартных условиях.
3.1.2. Массовый расход газа M, , кг/ч или г/ч: масса газа, поступающая в котел в единицу времени при непрерывном режиме работы.
Примечание. M - при условии испытаний; - при стандартных условиях.
3.2. Тепловая мощность Q, кВт: произведение объемного или массового расхода газа на величину низшей теплотворной способности газа, приведенное к стандартным условиям.
3.2.1. Номинальная тепловая мощность , кВт <1>: тепловая мощность, указанная производителем.
--------------------------------
<1> Котлы, оборудованные устройствами регулирования расхода, работают при номинальной тепловой мощности между максимальной и минимальной регулируемой тепловой мощностью. Модулирующие котлы работают между номинальной тепловой мощностью и минимальной контролируемой тепловой мощностью. Максимальная тепловая мощность соответствует номинальной производимой мощности котла в соответствии с ГОСТ Р 54440.
3.3. Выходная мощность
3.3.1. Теплопроизводительность P, кВт: количество теплоты, передаваемой теплоносителю за единицу времени.
3.3.2. Номинальная теплопроизводительность , кВт: теплопроизводительность, указанная производителем.
3.4. Коэффициент полезного действия , %: отношение теплопроизводительности к тепловой мощности.
3.5. Номинальное напряжение: напряжение или диапазон напряжения, указанный производителем, при котором котел функционирует в нормальном режиме.
3.6. Котел, устанавливаемый в жилом помещении: котел тепловой мощностью до 37 кВт с открытой камерой сгорания и естественной циркуляцией горячей воды, предназначенный для обогрева жилой зоны в месте установки посредством выделения тепла из корпуса.
3.7. Котел: устройство, состоящее из корпуса и газовой горелки с принудительной подачей воздуха, сконструированное и собранное изготовителем в заводских условиях и поставляемое как укомплектованное изделие.
3.8. Газы и категории: газы, классифицируемые по семействам, группам и классам в соответствии с [1].
Котлы классифицируют по категориям в соответствии с [1].
3.9. Классификация котлов в зависимости от способа отвода продуктов сгорания
3.9.1. Тип B: котел, предназначенный для подключения к дымоходу, который отводит продукты сгорания за пределы помещения, в котором находится котел. Воздух для горения подводится непосредственно из помещения.
3.9.2. Тип : котел типа B без стабилизатора тяги.
3.9.3. Тип : котел типа со встроенным дутьевым устройством на входе камеры сгорания/теплообменника.
