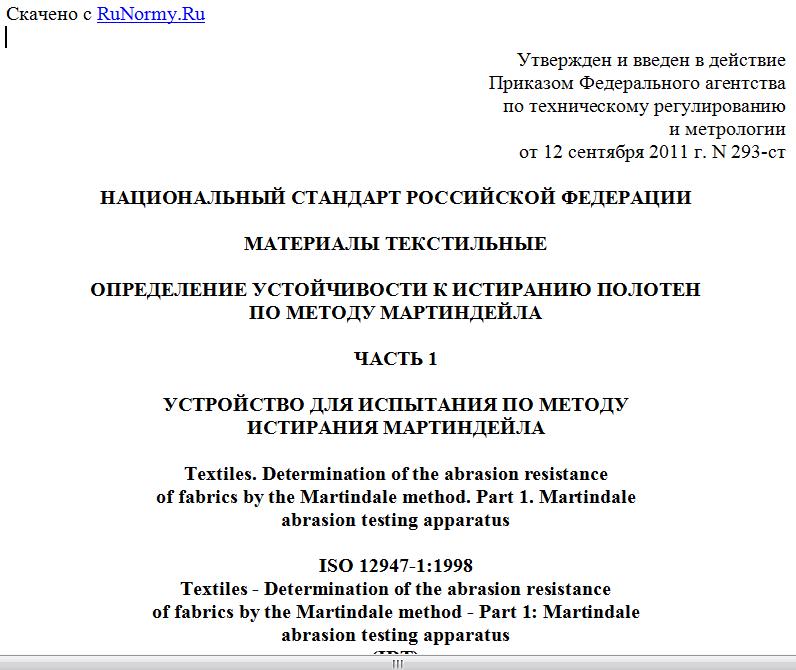

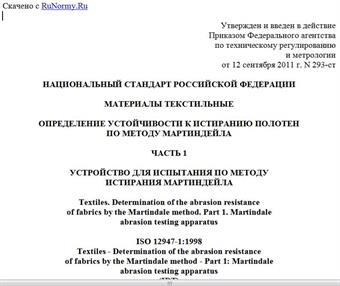

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 12 сентября 2011 г. N 293-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ
ОПРЕДЕЛЕНИЕ УСТОЙЧИВОСТИ К ИСТИРАНИЮ ПОЛОТЕН
ПО МЕТОДУ МАРТИНДЕЙЛА
ЧАСТЬ 1
УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ПО МЕТОДУ
ИСТИРАНИЯ МАРТИНДЕЙЛА
Textiles. Determination of the abrasion resistance
of fabrics by the Martindale method. Part 1. Martindale
abrasion testing apparatus
ISO 12947-1:1998
Textiles - Determination of the abrasion resistance
of fabrics by the Martindale method - Part 1: Martindale
abrasion testing apparatus
(IDT)
ГОСТ Р ИСО 12947-1-2011
Группа М61
ОКС 59.080.30
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Техническим комитетом по стандартизации ТК 442 "Хлопок", Открытым акционерным обществом "Центральный Научно-исследовательский текстильный институт" (ОАО "ЦНИТИ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 сентября 2011 г. N 293-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 12947-1:1998 "Материалы текстильные. Определение устойчивости к истиранию полотен по методу Мартиндейла. Часть 1. Устройство для испытания по методу истирания Мартиндейла" (ISO 12947-1:1998 "Textiles - Determination of the abrasion resistance of fabrics by the Martindale method - Part 1: Martindale abrasion testing apparatus").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Целью настоящего стандарта является определение требований, предъявляемых к устройству и вспомогательным материалам для испытаний на устойчивость к истиранию по методу Мартиндейла. Испытания на устойчивость к истиранию полотен по методу Мартиндейла применимы:
a) к тканям и трикотажным полотнам;
b) к ворсовым текстильным материалам с высотой ворса до 2 мм;
c) к нетканым материалам.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 137:1975 Шерсть. Определение диаметра волокна. Метод проекционного микроскопа (ISO 137:1975, Wool - Determination of fibre diameter - Projection microscope method)
ИСО 286-2:1988 Допуски и посадки по системе ИСО. Часть 2. Таблицы классов стандартных допусков и предельных отклонений на размеры отверстий и валов (ISO 286-2:1988, ISO system of limits and fits - Part 2: Tables of standard tolerance grades and limit deviations for holes and shafts)
ИСО 845:2006 Поропласты и пористая резина. Определение кажущейся плотности (ISO 845:1988, Cellular plastics and rubbers - Determination of apparent (bulk) density)
ИСО 2060:1994 Материалы текстильные. Пряжа с паковки. Определение линейной плотности (массы на единицу длины). Метод мотков (ISO 2060:1994, Textiles - Yarn from packages - Determination of linear density (mass per unit length) - Skein method)
ИСО 2061:1995 Материалы текстильные. Определение крутки пряжи. Метод непосредственного раскручивания (ISO 2061:1995, Textiles - Determination of twist in yarns - Direct counting method)
ИСО 2286-3:1998 Прорезиненные или покрытые пластмассой ткани. Определение характеристик рулона. Часть 3. Методика определения толщины (ISO 2286-3:1998, Rubber or plastics-coated fabrics - Determination of roll characteristics - Part 3: Method for the determination of thickness)
ИСО 3074:1975 Шерсть. Определение дихлорметаном. Растворимые вещества в кардоленте (ISO 3074:1975, Wool - Determination of dichloromethane - Soluble matter in combed sliver)
ИСО 3801:1977 Материалы текстильные. Тканые полотна. Определение массы на единицу длины и массы на единицу площади (ISO 3801:1977, Textiles - Woven fabrics - Determination of mass per unit length and mass per unit area)
ИСО 5084:1996 Материалы текстильные. Определение толщины текстильных материалов и текстильной продукции (ISO 5084:1996, Textiles - Determination of thickness of textiles and textile products)
ИСО 7211-2:1984 Материалы текстильные. Тканые полотна. Конструкция. Методы анализа. Часть 2. Определение числа нитей на единицу длины (ISO 7211-2:1984, Textiles - Woven Fabrics - Construction - Methods of analysis - Part 2: Determination of number of threads per unit length)
ИСО 12947-2:1998 Материалы текстильные. Определение устойчивости к истиранию полотен по методу Мартиндейла. Часть 2. Определение момента разрушения образца (ISO 12947-2:1998, Textiles - Determination of the abrasion resistance of fabrics by the Martindale method - Part 2: Determination of specimen breakdown)
ИСО 12947-3:1998 Материалы текстильные. Определение устойчивости к истиранию полотен по методу Мартиндейла. Часть 3. Определение потери массы (ISO 12947-3:1998, Textiles - Determination of the abrasion resistance of fabrics by the Martindale method - Part 3: Determination of mass loss)
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Цикл истирания: один оборот двух внешних приводов истирающего устройства Мартиндейла.
3.2. Полный цикл истирания: законченность всех поступательных истирающих движений, следующих по фигуре Лиссажу, включающей 16 циклов, т.е. 16 вращений двух внешних приводов и 15 вращений внутреннего привода истирающего устройства Мартиндейла.
3.3. Контрольный интервал: отслеживаемое лаборантом число циклов.
3.4. Фигура Лиссажу: фигуры, создаваемые движением, при котором происходят изменения от окружности до постоянно сужающихся эллипсов, пока не произойдет переход в прямую линию, которая затем преобразуется в расширяющиеся эллипсы в диагонально противоположном направлении, пока не произойдет повторение цикла.
3.5. Рабочая зона: столик для истирания.
4. СУЩНОСТЬ МЕТОДА
Текстильный образец круглой формы, описывающий фигуру Лиссажу, подвергают истиранию абразивным средством под определенным давлением.
В зависимости от применяемого метода (ИСО 12947-2, ИСО 12947-3, ИСО 12947-4) в держатель проб заправляют либо сам образец пробы, либо абразивное средство, свободно вращающиеся вокруг своей оси, перпендикулярной к горизонтальной плоскости.
Абразивное полотно воздействует на образец с заранее заданным числом циклов истирания. Это число циклов и составляет те интервалы осмотра, которые выбирают в зависимости от типа материала и метода оценки.
5. ОБОРУДОВАНИЕ
5.1. Описание конструкции
Прибор для испытаний состоит из основной платформы, на которой крепятся столик для истирания и механизм привода. Механизм привода состоит из двух внешних приводов и внутреннего привода, которые заставляют ведущую пластину держателя пробы двигаться по фигуре Лиссажу (см. Приложение A).
Примечание. Прибор для испытания по методу Мартиндейла осуществляет неидеальное движение по фигуре Лиссажу.
Ведущая пластина держателя пробы приводится в движение в горизонтальной плоскости механизмом привода таким образом, что каждая точка ведущей пластины описывает ту же фигуру Лиссажу.
На ведущей пластине с прорезями для низкофрикционных подшипников размещаются оси держателей пробы. Держатель пробы состоит из основания, втулки и гайки.
Нижний конец каждой оси держателя пробы вставлен в основание держателя. Верхний конец оси служит для крепления нагружающего элемента.
Прибор должен содержать счетчик, который должен считать каждый единичный цикл одного из внешних приводов.
5.2. Привод и основные приспособления
5.2.1. Привод
Привод должен быть смонтирован таким образом, чтобы горячий воздушный поток, исходящий из крыльчатки двигателя, не смог достичь истираемой поверхности.
Держатель пробы приводится в движение посредством:
a) двух внешних блоков с синхронизированным приводом, в которых:
- расстояние между осями приводов блоков от их центральной оси (30,25 +/- 0,25) мм;
- частота вращения внешнего привода блоков ;
b) внутреннего привода блока, в котором:
