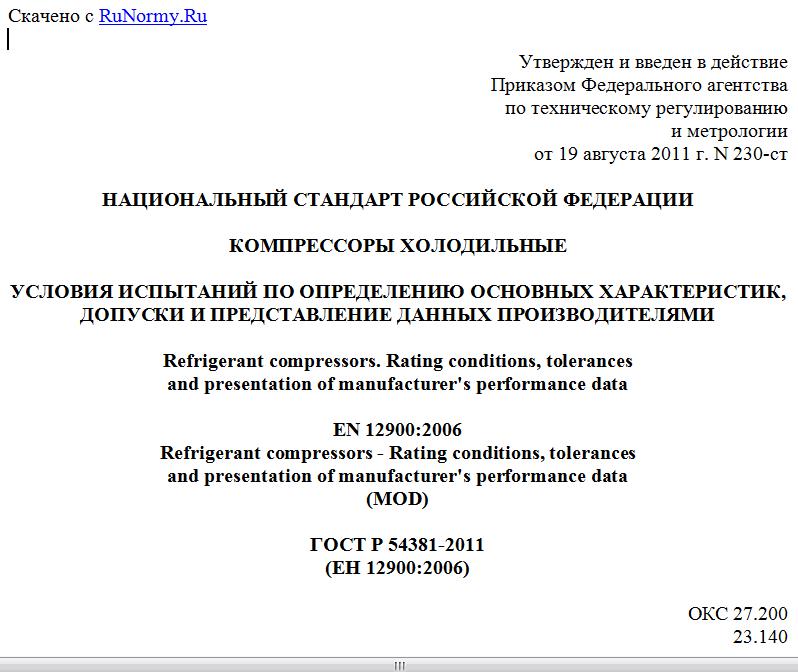

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 19 августа 2011 г. N 230-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПРЕССОРЫ ХОЛОДИЛЬНЫЕ
УСЛОВИЯ ИСПЫТАНИЙ ПО ОПРЕДЕЛЕНИЮ ОСНОВНЫХ ХАРАКТЕРИСТИК,
ДОПУСКИ И ПРЕДСТАВЛЕНИЕ ДАННЫХ ПРОИЗВОДИТЕЛЯМИ
Refrigerant compressors. Rating conditions, tolerances
and presentation of manufacturer's performance data
EN 12900:2006
Refrigerant compressors - Rating conditions, tolerances
and presentation of manufacturer's performance data
(MOD)
ГОСТ Р 54381-2011
(ЕН 12900:2006)
ОКС 27.200
23.140
ОКП 36442
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Некоммерческой организацией "Российский союз предприятий холодильной промышленности" (НО "Россоюзхолодпром") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 271 "Установки холодильные".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 августа 2011 г. N 230-ст.
4. Настоящий стандарт является модифицированным по отношению к франкоязычной версии европейского стандарта ЕН 12900:2006 "Компрессоры для холодильных агентов. Условия определения характеристик, допуски и представление данных производителем" (EN 12900:2006 "Refrigerant compressors - Rating conditions, tolerances and presentation of manufacturer's performance data", NF EN 12900:2005 "Compresseurs pour fluides - Conditions de des , et presentation des performances par le fabricant". При этом дополнительные слова (фразы, показатели, их значения), включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте курсивом. Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5). При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Региональный стандарт ЕН 12900:2006 разработан Техническим комитетом CEN/TC 113 "Тепловые насосы и воздушные кондиционеры", функции секретариата которого возложены на AFNOR (Французскую ассоциацию по стандартизации).
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт регламентирует условия испытаний по определению характеристик, допуски на них, перечень и формы представления данных производителями холодильных компрессоров объемного действия. Стандарт распространяется на одноступенчатые холодильные компрессоры, а также на одноступенчатые и двухступенчатые холодильные компрессоры с переохлаждением жидкого холодильного агента (далее по тексту - хладагента). Указанная регламентация необходима для того, чтобы иметь возможность сравнения характеристик однотипных компрессоров различных производителей. К перечню основных характеристик, предоставляемых производителями компрессоров, в настоящем стандарте относят холодопроизводительность и потребляемую мощность, а также поправочные коэффициенты и характеристики компрессора при работе компрессора на режиме с частичной нагрузкой, если такие режимы предусмотрены конструкцией компрессора. Требования стандарта распространяются, в том числе, и на компрессоры, предназначенные для работы в холодильных машинах с переохлаждением жидкого хладагента.
2. НОРМАТИВНЫЕ ССЫЛКИ
Данный стандарт содержит ссылки на положения других датированных или недатированных документов. Эти нормативные ссылки приведены в соответствующих разделах текста. Номера документов перечислены ниже. При ссылках на датированные документы поправки или более поздние редакции этих документов применяют в настоящем стандарте только в том случае, если они были учтены при его пересмотре или внесении в него изменений. Для ссылок на недатированные документы применяют последнюю редакцию документа, на который сделана ссылка.
ГОСТ Р 12.2.142-99 (ИСО 5149-93) Система стандартов безопасности труда. Системы холодильные холодопроизводительностью свыше 3,0 кВт. Требования безопасности (ЕН 378-1:2000 "Холодильные системы и тепловые насосы. Требования безопасности и охраны окружающей среды. Часть 1. Основные требования, определения, классификация и критерий выбора")
ГОСТ Р 51360-99 (ИСО 917-89) Раздел 7. Компрессоры холодильные. Требования безопасности и методы испытаний (ЕН 13771-1 "Компрессоры для хладагентов и конденсаторные агрегаты холодильные. - Испытания по определению характеристик и методы испытаний. - Часть 1: Компрессоры для хладагентов")
ГОСТ 29265-91 (ИСО 817-74) Хладагенты органические. (Хладоны). Цифровые обозначения (ИСО 817:1974 "Хладагенты органические. Цифровые обозначения", MOD)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Для целей настоящего стандарта используют термины и определения согласно ЕН 378-1:2000, а также следующие термины и определения:
3.1. Компрессор объемного действия (positive displacement compressor, compresseur <*>): компрессор, в котором рабочий процесс осуществляют в результате циклического изменения объемов рабочих камер.
[EN 378-1:2000, статья 3.4.6]
3.2. Холодопроизводительность (refrigerating capacity, puissance frigorifique <*>): произведение массового расхода хладагента через компрессор и разности между удельной энтальпией хладагента на входе в компрессор и удельной энтальпией хладагента на линии насыщенной жидкости.
Примечание. Хладагент на входе в компрессор находится в состоянии пара, перегретого по отношению к температуре насыщения (точка росы) при давлении всасывания на величину, указанную в таблице 1. Энтальпию хладагента на линии насыщенной жидкости определяют при давлении, соответствующем давлению нагнетания компрессора.
3.3. Переохлаждение (subcooling, sous-refroidissement <*>): разность между температурой хладагента на линии насыщенной жидкости при давлении, соответствующем давлению нагнетания, и температурой жидкого хладагента, имеющего температуру ниже температуры на линии насыщенной жидкости при том же давлении.
3.4. Перегрев (superheat, surchauffe <*>): разность между температурой пара хладагента на входе в компрессор и температурой хладагента на линии насыщенного пара при давлении, соответствующем давлению всасывания компрессора.
3.5. Потребляемая мощность (power absorbed, puissance <*>): для сальниковых компрессоров - мощность на валу компрессора; для бессальниковых и герметичных компрессоров - электрическая мощность на зажимах клеммной коробки компрессора.
3.6. Холодильный коэффициент (coefficient of performance, coefficient de performance <*>): отношение холодопроизводительности к потребляемой мощности.
--------------------------------
<*> Французский язык.
4. ПАРАМЕТРЫ ДЛЯ ПРЕДСТАВЛЕНИЯ ХАРАКТЕРИСТИК
Для представления характеристик используют параметры, перечисленные в таблицах 1a) - 1d).
Таблица 1a)
Хладагент Параметры
Температура пара на всасывании, °C, или перегрев на входе в компрессор, K Температура среды, окружающей компрессор Назначение компрессора
Галогенсодержащие углероды и углеводороды, в том числе их смеси 32 °C от 25 °C до 32 °C Бытовые холодильники/морозильники и аналогичные системы
20 °C или 10 K Иное применение
R 717 5 K от 25 °C до 32 °C Все типы компрессоров, использующие аммиак
Прочие хладагенты Четко оговаривают при представлении характеристик для каждого конкретного случая -
Параметры для представления характеристик компрессора, применяемого в стандартных условиях, должны соответствовать указанным в таблице 2.
Значение холодопроизводительности указывают при нулевом переохлаждении.
Таблица 1b)
Параметры для представления характеристик компрессора
при его использовании в составе холодильной машины
