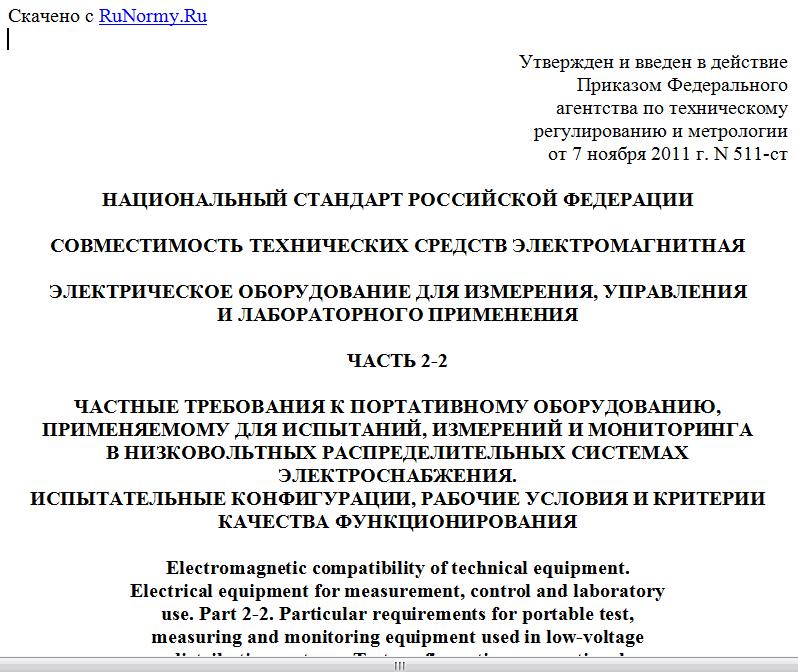

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 ноября 2011 г. N 511-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ ИЗМЕРЕНИЯ, УПРАВЛЕНИЯ
И ЛАБОРАТОРНОГО ПРИМЕНЕНИЯ
ЧАСТЬ 2-2
ЧАСТНЫЕ ТРЕБОВАНИЯ К ПОРТАТИВНОМУ ОБОРУДОВАНИЮ,
ПРИМЕНЯЕМОМУ ДЛЯ ИСПЫТАНИЙ, ИЗМЕРЕНИЙ И МОНИТОРИНГА
В НИЗКОВОЛЬТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ СИСТЕМАХ ЭЛЕКТРОСНАБЖЕНИЯ.
ИСПЫТАТЕЛЬНЫЕ КОНФИГУРАЦИИ, РАБОЧИЕ УСЛОВИЯ И КРИТЕРИИ
КАЧЕСТВА ФУНКЦИОНИРОВАНИЯ
Electromagnetic compatibility of technical equipment.
Electrical equipment for measurement, control and laboratory
use. Part 2-2. Particular requirements for portable test,
measuring and monitoring equipment used in low-voltage
distribution systems. Test configurations, operational
conditions and performance criteria
IEC 61326-2-2:2005
Electrical equipment for measurement, control
and laboratory use - EMC requirements - Part 2-2:
Particular requirements - Test configurations, operational
conditions and performance criteria for portable test,
measuring and monitoring equipment used in low-voltage
distribution systems
(MOD)
ГОСТ Р 51522.2.2-2011
(МЭК 61326-2-2:2005)
Группа Э02
OKC 25.040.40
33.100
17.220
Дата введения
1 июня 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ЗАО "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2011 г. N 511-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61326-2-2:2005 "Электрическое оборудование для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 2-2. Частные требования. Испытательные конфигурации, рабочие условия и критерии качества функционирования для портативного испытательного и измерительного оборудования и устройств мониторинга, применяемых в низковольтных распределительных системах" (IEC 61326-2-2:2005 "Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 2-2: Particular requirements - Test configurations, operational conditions and performance criteria for portable test, measuring and monitoring used in low-voltage distribution systems"). При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Перечень национальных стандартов Российской Федерации, разработанных на основе международных стандартов серии МЭК 61326, приведен в дополнительном Приложении ДА.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДБ.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Предисловие к МЭК 61326-2-2:2005
Международный стандарт МЭК 61326-2-2:2005 разработан Подкомитетом 65А "Системные аспекты" Технического комитета МЭК 65 "Измерение и управление производственными процессами".
Серия стандартов МЭК 61326 "Электрическое оборудование для измерения, управления и лабораторного применения. Требования ЭМС" отменяет и заменяет МЭК 61326:2002.
Серия стандартов МЭК 61326 состоит из следующих частей:
- часть 1. Общие требования (Приложения A, B МЭК 61326:2002 включены в основной текст МЭК 61326-1);
- часть 2-1. Чувствительное испытательное и измерительное оборудование, незащищенное в отношении электромагнитной совместимости (Приложение D МЭК 61326:2002);
- часть 2-2. Портативное испытательное, измерительное оборудование и оборудование для мониторинга, используемое в низковольтных распределительных системах (Приложение E МЭК 61326:2002);
- часть 2-3. Преобразователи со встроенной или удаленной обработкой сигналов (Приложение F МЭК 61326:2002);
- часть 2-4. Устройства для мониторинга изоляции, соответствующие требованиям МЭК 61557-8, и оборудование для определения мест нарушения изоляции, соответствующее требованиям МЭК 61557-9;
- часть 2-5. Испытательное и измерительное оборудование с интерфейсами в соответствии с коммуникационным профилем семейства 3, профиль 3/2;
- часть 2-6. Медицинское оборудование для диагностики "in vitro";
- часть 3-1. Требования устойчивости к электромагнитным помехам для систем, связанных с безопасностью, и для оборудования, предназначенного для выполнения функций, связанных с безопасностью (функциональная безопасность). Общепромышленные применения;
- часть 3-2. Требования устойчивости к электромагнитным помехам для систем, связанных с безопасностью, и для оборудования, предназначенного для выполнения функций, связанных с безопасностью (функциональная безопасность). Промышленные применения в заданной электромагнитной обстановке.
Перечень национальных стандартов, разработанных на основе международных стандартов серии МЭК 61326, приведен в дополнительном Приложении ДА.
1. Область применения
Настоящий стандарт устанавливает частные требования электромагнитной совместимости к электрическому оборудованию для испытаний и измерений (далее - оборудование), относящемуся к области применения ГОСТ Р 51522.1, которое:
- применяется для испытаний, измерений и мониторинга в низковольтных распределительных системах электроснабжения;
- получает электропитание от батарей и/или от измерительной цепи;
- является портативным.
К оборудованию относят: детекторы напряжения, мультиметры, тестеры изоляции, тестеры непрерывности заземления, тестеры сопротивления заземления, тестеры сопротивления петли, тестеры устройств защитного отключения, управляемых дифференциальным током, тестеры фазовой последовательности.
Настоящий стандарт применяют совместно с ГОСТ Р 51522.1.
Настоящий стандарт регламентирует испытательные конфигурации, рабочие условия и критерии качества функционирования оборудования при испытаниях на помехоустойчивость.
Изготовитель оборудования должен определить зоны, для применения в которых предназначено оборудование, и/или установить в соответствии с ГОСТ Р 51522.1 требования устойчивости оборудования к электромагнитным помехам.
Примечание. Частные требования электромагнитной совместимости к электрическому оборудованию для испытаний и измерений, относящемуся к области применения ГОСТ Р 51522.1, предназначенному для мониторинга изоляции в соответствии с [1] и определения мест нарушения изоляции в соответствии с [2], установлены в ГОСТ Р 51522.2.4.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения
ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний
ГОСТ Р 51522.2.4-2011 (МЭК 61326-2-4:2006) Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 2-4. Частные требования к устройствам мониторинга изоляции и определения мест нарушения изоляции. Испытательные конфигурации, рабочие условия и критерии качества функционирования
ГОСТ Р МЭК 61557-1-2005 Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному
