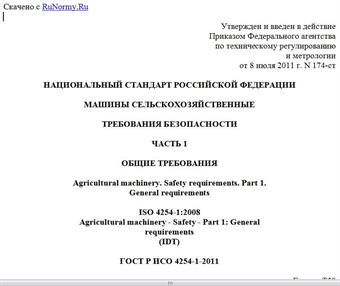

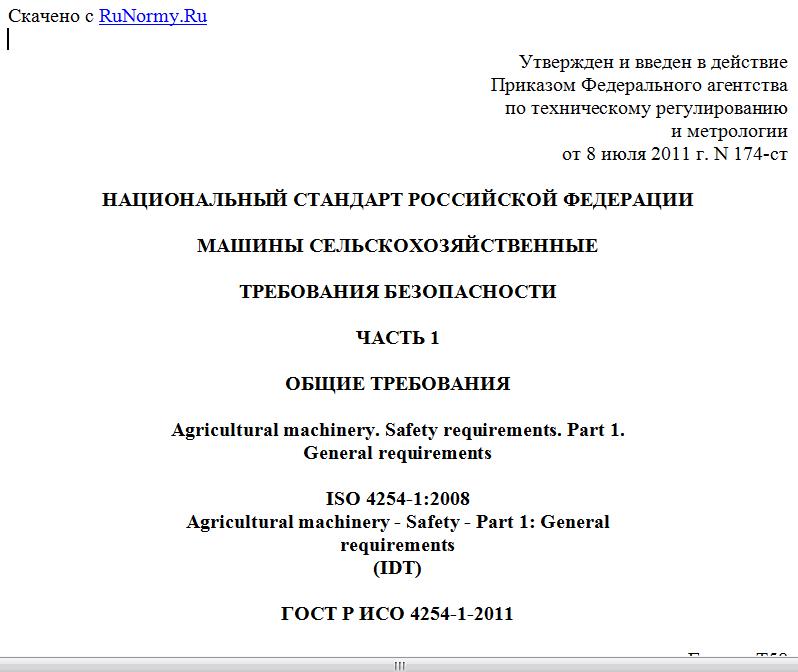

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 8 июля 2011 г. N 174-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАШИНЫ СЕЛЬСКОХОЗЯЙСТВЕННЫЕ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
ЧАСТЬ 1
ОБЩИЕ ТРЕБОВАНИЯ
Agricultural machinery. Safety requirements. Part 1.
General requirements
ISO 4254-1:2008
Agricultural machinery - Safety - Part 1: General
requirements
(IDT)
ГОСТ Р ИСО 4254-1-2011
Группа Т58
ОКС 65.060.01
ОКП 47 3000
Дата введения
1 сентября 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Российской ассоциацией производителей сельхозтехники (Ассоциация Росагромаш) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 284 "Машины для растениеводства".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 июля 2011 г. N 174-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 4254-1:2008 "Сельскохозяйственная техника. Требования безопасности. Часть 1. Общие требования" (ISO 4254-1:2008 "Agricultural machinery - Safety - Part 1: General requirements").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 4254 "Сельскохозяйственная техника. Требования безопасности" содержит следующие основные части:
- Часть 1: Общие требования.
- Часть 2: Тракторы <*>.
- Часть 5: Почвообрабатывающие машины с механическим приводом.
- Часть 6: Опрыскиватели и машины для внесения жидких удобрений.
- Часть 7: Зерноуборочные комбайны, кормоуборочные комбайны, комбайны для уборки хлопка.
- Часть 8: Разбрасыватели твердых удобрений.
- Часть 9: Сеялки.
- Часть 10: Ротационные грабли-ворошилки.
- Часть 11: Пресс-подборщики.
- Часть 12: Косилки ротационные и косилки-измельчители.
Часть 4 "Лебедки для лесоводства" пересмотрена и заменена ИСО 19472 [6].
--------------------------------
<*> Находится в стадии пересмотра. Будет заменен ИСО 26322 (см. [7]).
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает общие требования безопасности и их оценку при разработке и производстве самоходных, навесных, полунавесных и прицепных сельскохозяйственных машин, кроме тракторов, сельскохозяйственной авиационной, транспортной техники на воздушных подушках и садово-огородного инвентаря.
Перечень основных опасностей, связанных с эксплуатацией машин и рассматриваемых в настоящем стандарте, приведен в Приложении A.
Настоящий стандарт может содержать не все опасности, характерные для конструкции конкретного типа машин. В этом случае положения стандарта на конкретную машину обладают преимуществом по отношению к настоящему стандарту.
В настоящем стандарте не рассматриваются экологические требования, требования безопасности, относящиеся к дорожному движению, электромагнитной совместимости и валу передачи мощности. Стандарт не содержит также требований безопасности к вращающимся частям для передачи крутящего момента (кроме требований к ограждениям (см. 4.7)) и вибрации.
В настоящем стандарте не рассматриваются требования безопасности, связанные с видами технического обслуживания и ремонта, которые должны осуществляться профессионально подготовленным обслуживающим персоналом.
Требования настоящего стандарта распространяются на машины, разработанные после введения его в действие.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 3600:1996 Тракторы, машины для сельского и лесного хозяйства, механизированное оборудование для газонов и садов. Руководство по эксплуатации. Содержание и оформление
ИСО 3744:1994 Шум. Определение уровней звуковой мощности источников шума методом измерения уровней звукового давления в свободном звуковом поле над звукоотражающей поверхностью
ИСО 3767-1 Тракторы, машины для сельского и лесного хозяйства, механизированное оборудование для газонов и садов. Символы для органов управления и другие средства отображения информации. Часть 1. Общие символы
ИСО 3767-2 Тракторы, машины для сельского и лесного хозяйства, механизированное оборудование для газонов и садов. Символы для органов управления и другие средства отображения информации. Часть 2. Символы для сельскохозяйственных тракторов и машин
ИСО 3776-1:2006 Тракторы и машины сельскохозяйственные. Ремни безопасности. Часть 1. Требования к расположению крепления
ИСО 3776-2:2007 Тракторы и машины сельскохозяйственные. Ремни безопасности. Часть 2. Требования к прочности крепления
ИСО 3795:1989 Дорожные машины, тракторы и машины для сельского и лесного хозяйства. Определение характеристик горения материалов, используемых для отделки интерьера кабины
ИСО 4253:1993 Сельскохозяйственные тракторы. Расположение сиденья оператора. Размеры
ИСО 4413:1998 Приводы гидравлические. Общие требования
ИСО 4414:1998 Приводы пневматические. Общие требования
ИСО 5353:1995 Машины землеройные, тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольная точка сиденья
ИСО 11201:1995 Шум. Измерение уровней звукового давления на рабочем месте и в других местах методом свободного звукового поля над звукоотражающей поверхностью
ИСО 11204:1995 Акустика. Шум машин и оборудования. Измерение уровней звукового давления на рабочем месте и в других местах методом коррекции на условия окружающей среды
ИСО 11684:1995 Тракторы и машины для сельского и лесного хозяйства, механизированное оборудование для газонов и садов. Знаки безопасности и условные обозначения опасности. Общие положения
ИСО/ТР 11688-1:1995 Акустика. Практические рекомендации по проектированию машин и оборудования с низким уровнем шума. Часть 1. Планирование
ИСО 12100-1:2003 Безопасность машин. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методология
ИСО 13852:1996 Безопасность машин. Безопасные расстояния, предотвращающие попадание рук оператора в опасные зоны
ИСО 15077:2008 Тракторы и самоходные сельскохозяйственные машины. Органы управления. Усилия перемещения, расположение и метод приведения в действие
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Нормальная эксплуатация и техническое обслуживание (normal operation and service): использование техники по функциональному назначению оператором, изучившим характеристики машины и соблюдающим требования безопасности при эксплуатации и техническом обслуживании, установленные в руководстве по эксплуатации и обозначениях на машине.
3.2. Трехточечная опора (three-point contact support): система опор, позволяющая оператору использовать одновременно обе руки и ногу или обе ноги и руку при входе и выходе из машины.
3.3. Встроенная защита (guarded by location): вид защиты, когда опасная зона ограждена другими частями или компонентами машины, которые не являются специальными защитными устройствами, или когда опасная зона недосягаема для ног и рук оператора.
3.4. Непреднамеренный контакт (inadvertent contact): случайный контакт оператора с опасной зоной, не являющийся результатом его действий при нормальной эксплуатации и техническом обслуживании машины.
3.5. Досягаемость рук и ног (hand and foot reach) (машины без кабины): зона досягаемости рук оператора внутри сферы с радиусом, равным 1000 мм. Центр сферы расположен в 60 мм перед и 580 мм над контрольной точкой сиденья оператора (SIP) (по ИСО 5353).
Досягаемость ног определяется полусферой, направленной вниз, с радиусом, равным 800 мм. Центр полусферы расположен на середине передней кромки подушки сиденья, когда оно находится в среднем по регулировкам положении (см. рисунок 1).
