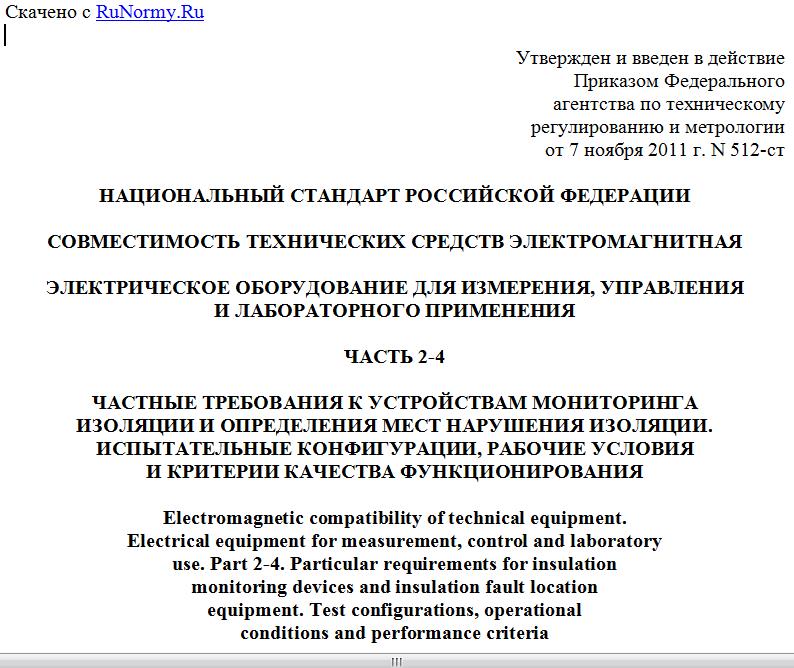

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 ноября 2011 г. N 512-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ ДЛЯ ИЗМЕРЕНИЯ, УПРАВЛЕНИЯ
И ЛАБОРАТОРНОГО ПРИМЕНЕНИЯ
ЧАСТЬ 2-4
ЧАСТНЫЕ ТРЕБОВАНИЯ К УСТРОЙСТВАМ МОНИТОРИНГА
ИЗОЛЯЦИИ И ОПРЕДЕЛЕНИЯ МЕСТ НАРУШЕНИЯ ИЗОЛЯЦИИ.
ИСПЫТАТЕЛЬНЫЕ КОНФИГУРАЦИИ, РАБОЧИЕ УСЛОВИЯ
И КРИТЕРИИ КАЧЕСТВА ФУНКЦИОНИРОВАНИЯ
Electromagnetic compatibility of technical equipment.
Electrical equipment for measurement, control and laboratory
use. Part 2-4. Particular requirements for insulation
monitoring devices and insulation fault location
equipment. Test configurations, operational
conditions and performance criteria
IEC 61326-2-4:2006
Electrical equipment for measurement, control
and laboratory use - EMC requirements - Part 2-4: Particular
requirements - Test configurations, operational conditions
and performance criteria for insulation monitoring devices
according to IEC 61557-8 and for equipment for insulation
fault location according to IEC 61557-9
(MOD)
ГОСТ Р 51522.2.4-2011
(МЭК 61326-2-4:2006)
Группа Э02
ОКС 33.100
Дата введения
1 июня 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ЗАО "Научно-испытательный центр "САМТЭС" и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 ноября 2011 г. N 512-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 61326-2-4:2006 "Электрическое оборудование для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 2-4. Частные требования. Испытательные конфигурации, рабочие условия и критерии качества функционирования для устройств мониторинга изоляции в соответствии с МЭК 61557-8 и оборудования для определения мест нарушения изоляции в соответствии с МЭК 61557-9" (IEC 61326-2-4:2006 "Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 2-4: Particular requirements - Test configurations, operational conditions and performance criteria for insulation monitoring devices according to IEC 61557-8 and for equipment for insulation fault location according to IEC 61557-9"). При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Перечень национальных стандартов Российской Федерации, разработанных на основе международных стандартов серии МЭК 61326, приведен в дополнительном Приложении ДА.
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок, приведены в дополнительном Приложении ДБ.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Предисловие к МЭК 61326-2-4:2006
Международный стандарт МЭК 61326-2-4:2006 разработан Подкомитетом 65А "Системные аспекты" Технического комитета МЭК 65 "Измерение и управление производственными процессами".
Серия стандартов МЭК 61326 "Электрическое оборудование для измерения, управления и лабораторного применения. Требования ЭМС" отменяет и заменяет МЭК 61326:2002.
Серия стандартов МЭК 61326 состоит из следующих частей:
- часть 1. Общие требования (Приложения A, B МЭК 61326:2002 включены в основной текст МЭК 61326-1);
- часть 2-1. Чувствительное испытательное и измерительное оборудование, незащищенное в отношении электромагнитной совместимости (Приложение D МЭК 61326:2002);
- часть 2-2. Переносное испытательное, измерительное оборудование и оборудование для мониторинга, используемое в низковольтных распределительных системах (Приложение E МЭК 61326:2002);
- часть 2-3. Преобразователи со встроенной или удаленной обработкой сигналов (Приложение F МЭК 61326:2002);
- часть 2-4. Устройства для мониторинга изоляции, соответствующие требованиям МЭК 61557-8, и оборудование для определения мест нарушения изоляции, соответствующее требованиям МЭК 61557-9;
- часть 2-5. Испытательное и измерительное оборудование с интерфейсами в соответствии с коммуникационным профилем Семейства 3, профиль 3/2;
- часть 2-6. Медицинское оборудование для диагностики "in vitro";
- часть 3-1. Требования устойчивости к электромагнитным помехам для систем, связанных с безопасностью, и для оборудования, предназначенного для выполнения функций, связанных с безопасностью (функциональная безопасность). Общепромышленные применения;
- часть 3-2. Требования устойчивости к электромагнитным помехам для систем, связанных с безопасностью, и для оборудования, предназначенного для выполнения функций, связанных с безопасностью (функциональная безопасность). Промышленные применения в заданной электромагнитной обстановке.
Перечень национальных стандартов, разработанных на основе международных стандартов серии МЭК 61326, приведен в дополнительном Приложении ДБ.
1. Область применения
Настоящий стандарт устанавливает частные требования электромагнитной совместимости к электрическому оборудованию для испытаний и измерений, относящемуся к области применения ГОСТ Р 51522.1, предназначенному для:
- мониторинга изоляции в соответствии с [1];
- определения мест нарушения изоляции в соответствии с [2].
Настоящий стандарт применяют совместно с ГОСТ Р 51522.1.
Настоящий стандарт устанавливает испытательные конфигурации, рабочие условия и критерии качества функционирования при испытаниях на помехоустойчивость устройств мониторинга изоляции и систем для определения мест нарушения изоляции (далее - оборудование).
Требования настоящего стандарта применяют к оборудованию, постоянно или временно подключаемому к распределительным системам электроснабжения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 30372-95/ГОСТ Р 50397-92 Совместимость технических средств электромагнитная. Термины и определения
ГОСТ Р 50648-94 (МЭК 1000-4-9-93) Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний
ГОСТ Р 51317.4.2-2010 (МЭК 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3-2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 51317.4.11-2007 (МЭК 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ Р 51318.11-2006 (СИСПР 11:2004) Совместимость технических средств электромагнитная. Промышленные, научные, медицинские и бытовые (ПНМБ) высокочастотные устройства. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний
ГОСТ Р МЭК 61557-1-2005 Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым
