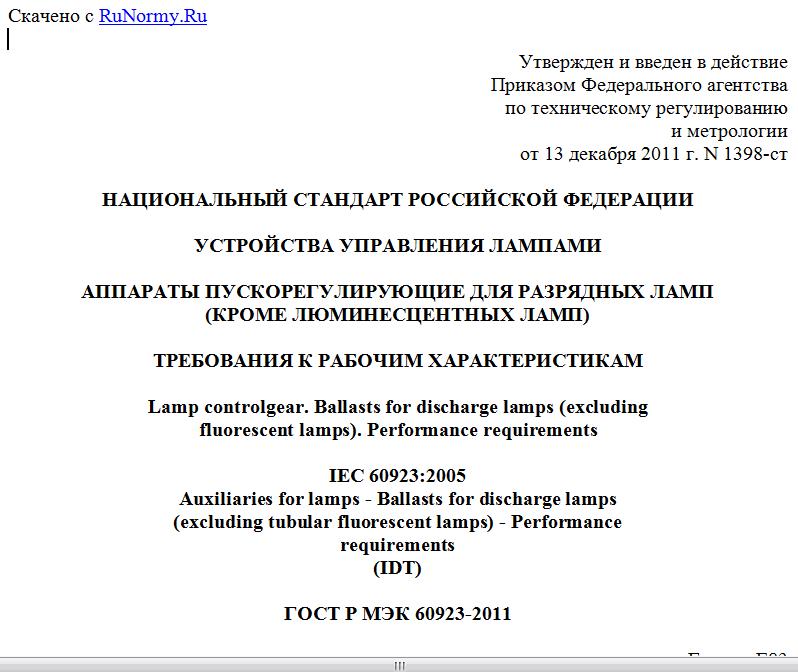

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1398-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА УПРАВЛЕНИЯ ЛАМПАМИ
АППАРАТЫ ПУСКОРЕГУЛИРУЮЩИЕ ДЛЯ РАЗРЯДНЫХ ЛАМП
(КРОМЕ ЛЮМИНЕСЦЕНТНЫХ ЛАМП)
ТРЕБОВАНИЯ К РАБОЧИМ ХАРАКТЕРИСТИКАМ
Lamp controlgear. Ballasts for discharge lamps (excluding
fluorescent lamps). Performance requirements
IEC 60923:2005
Auxiliaries for lamps - Ballasts for discharge lamps
(excluding tubular fluorescent lamps) - Performance
requirements
(IDT)
ГОСТ Р МЭК 60923-2011
Группа Е83
ОКС 29.140.30
ОКП 34 6170
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский, проектно-конструкторский светотехнический институт им. С.И. Вавилова" (ООО "ВНИСИ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1398-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60923:2005 "Устройства вспомогательные для ламп. Аппараты пускорегулирующие для разрядных ламп (кроме трубчатых люминесцентных ламп). Требования к рабочим характеристикам" (IEC 60923:2005 "Auxiliaries for lamps - Ballasts for discharge lamps (excluding tubular fluorescent lamps) - Performance requirements") с изменением N 1:2006.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВЗАМЕН ГОСТ Р МЭК 923-98
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает требования к рабочим характеристикам пускорегулирующих аппаратов (далее - ПРА) для разрядных ламп, таких как: ртутные высокого давления, натриевые низкого давления, натриевые высокого давления и металлогалогенные.
Разделы 12 - 15 содержат специальные требования для ПРА конкретного типа.
Настоящий стандарт распространяется на ПРА индуктивного типа для использования в сети переменного тока напряжением до 1000 В включительно, частотой 50 или 60 Гц, работающие совместно с разрядными лампами, имеющими нормируемую мощность, размеры и характеристики, соответствующие стандартам Международной электротехнической комиссии (МЭК) на лампы.
Примечания
1 Для разрядных ламп некоторых типов требуется зажигающее устройство.
2 Расширение области применения стандарта за счет ПРА, имеющих конденсаторы или применяемых с последовательно присоединенными конденсаторами, - в стадии рассмотрения.
3 Требования к рабочим характеристикам ПРА для люминесцентных ламп - по МЭК 60921 [1].
4 Имеются региональные стандарты относительно регулирования гармоник сетевого тока для таких изделий, как светильники и независимые устройства управления. В светильнике устройство управления преобладает. Устройство управления совместно с другими компонентами должно удовлетворять этим стандартам.
2. Нормативные ссылки
Нижеследующие нормативные документы обязательны для применения настоящего стандарта. Для датированных ссылок применяют только цитируемые издания. Для недатированных ссылок применяют последнее издание справочного документа (включая любые изменения).
МЭК 60188 Лампы ртутные высокого давления. Эксплуатационные требования (IEC 60188, High-pressure mercury vapour lamps - Performance specifications)
МЭК 60192 Лампы натриевые низкого давления. Эксплуатационные требования (IEC 60192, Low pressure sodium vapour lamps - Performance specifications)
МЭК 60662 Лампы натриевые высокого давления (IEC 60662, High-pressure sodium vapour lamps)
МЭК 61167 Лампы металлогалогенные (IEC 61167, Metal halide lamps)
МЭК 61347-1 Устройства управления лампами. Часть 1. Общие требования и требования безопасности (IEC 61347-1, Lamp controlgear - Part 1: General and safety requirements)
МЭК 61347-2-1 Устройства управления лампами. Часть 2-1. Частные требования для зажигающих устройств (кроме стартеров тлеющего разряда) (IEC 61347-2-1, Lamp controlgear - Part 2-1: Particular requirements for starting devices (other than glow starters))
МЭК 61347-2-9 Устройства управления лампами. Часть 2-9. Частные требования к пускорегулирующим аппаратам для разрядных ламп (кроме люминесцентных ламп) (IEC 61347-2-9, Lamp controlgear - Part 2-9: Particular requirements for ballasts for discharge lamps (excluding fluorescent lamps)
3. Термины и определения
Применяют положения МЭК 61347-2-9 и МЭК 61347-1.
4. Общие указания по испытаниям
4.1 Испытания, проводимые по настоящему стандарту, - типовые.
Примечание - Требования и допуски, установленные в настоящем стандарте, относятся к выборке для типовых испытаний, представленной изготовителем. Выборка должна состоять из ПРА, характеристики которых близки к средним значениям ПРА этого изготовителя. Ожидают, что если выборка для типовых испытаний соответствует допускам, предусмотренным настоящим стандартом, то большинство ПРА также будут соответствовать настоящему стандарту. Однако следует учитывать, что при изготовлении возможен разброс характеристик ПРА за пределы, указанные стандартом. Требования к правилам и планам выборочного контроля по качественным признакам см. в МЭК 60410 [2].
Если не указано иное, то испытания проводят в порядке нумерации разделов.
Каждую выборку подвергают всем испытаниям.
Как правило, все испытания проводят на каждом образце ПРА или, при наличии ряда одинаковых ПРА, - на одном ПРА каждой нормируемой мощности или на типопредставителе из ряда по согласованию с изготовителем.
Образцовые измерительные дроссели (далее - ДОИ) и номинальные лампы должны соответствовать приложениям A и B.
Испытания проводят в условиях, указанных в приложении C.
Все ПРА по настоящему стандарту должны удовлетворять требованиям МЭК 61347-2-9 и МЭК 61347-1.
Для правильной работы ламп необходимо учитывать стандарты, устанавливающие их характеристики и содержащие информацию по расчету ПРА. Настоящий стандарт не требует проведения испытаний по определению характеристик ламп в составе типовых испытаний ПРА.
5. Маркировка
При необходимости в маркировку включают следующую дополнительную информацию:
коэффициент мощности схемы, например .
6. Пускорегулирующие аппараты, рассчитанные для работы при различных напряжениях сети
Если ПРА предусмотрен для нескольких значений напряжений сети, то он должен удовлетворять соответствующим разделам настоящего стандарта при всех напряжениях, на которые он маркирован. Если ПРА имеет отводы, то его испытывают с соответствующими отводами.
7. Коэффициент мощности схемы
Коэффициент мощности схемы не должен отличаться от указанного в маркировке ПРА более чем на 0,05 при работе ПРА с одной или несколькими номинальными лампами при нормируемых значениях напряжения и частоты, подаваемых к схеме.
В тех случаях, когда для ПРА с высоким коэффициентом мощности требуется указать его минимальное значение, оно должно составлять 0,85, причем это значение должно быть получено при измерении в условиях, указанных выше. Для ПРА с высоким коэффициентом мощности это значение должно быть не ниже 0,85.
Примечание - В Соединенных Штатах Америки для ПРА с высоким коэффициентом мощности требуется коэффициент мощности по крайней мере 0,9.
8. Ток, потребляемый из сети
Ток, потребляемый из сети ПРА, работающим с номинальной лампой при нормируемом напряжении, не должен отличаться от указанного в маркировке ПРА более чем на 10%.
9. Форма кривой тока
