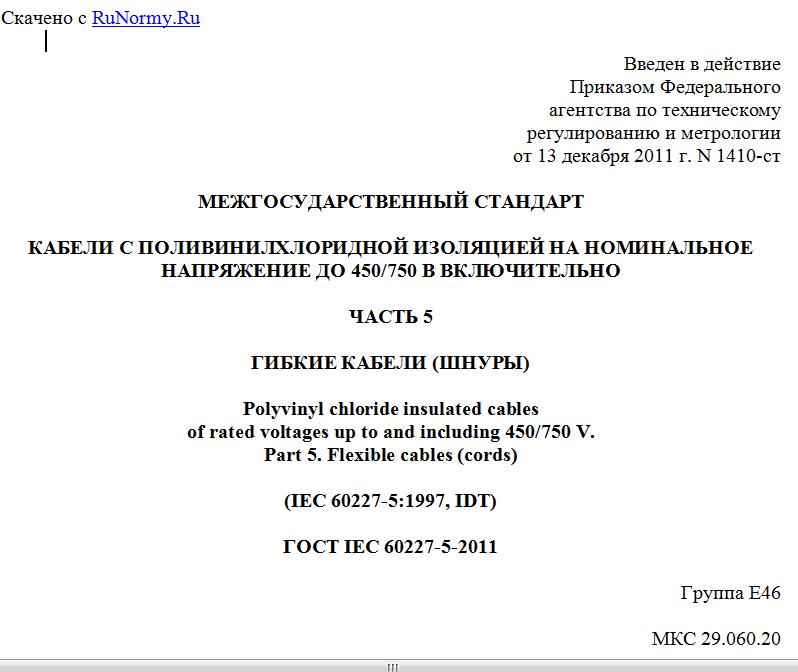

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1410-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ С ПОЛИВИНИЛХЛОРИДНОЙ ИЗОЛЯЦИЕЙ НА НОМИНАЛЬНОЕ
НАПРЯЖЕНИЕ ДО 450/750 В ВКЛЮЧИТЕЛЬНО
ЧАСТЬ 5
ГИБКИЕ КАБЕЛИ (ШНУРЫ)
Polyvinyl chloride insulated cables
of rated voltages up to and including 450/750 V.
Part 5. Flexible cables (cords)
(IEC 60227-5:1997, IDT)
ГОСТ IEC 60227-5-2011
Группа Е46
МКС 29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1410-ст межгосударственный стандарт ГОСТ IEC 60227-5-2011 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60227-5:1997. Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V - Part 5: Flexible cables (cords) (Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 5. Гибкие кабели (шнуры)), включая его изменения Amd 1:1997 и Amd 2:2003, которые выделены в тексте слева двойной вертикальной линией.
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60227-5-2009.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Общие положения
1.1. Область применения
Настоящий стандарт устанавливает технические требования к гибким кабелям (шнурам) с поливинилхлоридной изоляцией на номинальное напряжение до 300/500 В включительно.
Кабели должны соответствовать общим требованиям IEC 60227-1 и конкретным требованиям настоящего стандарта.
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
IEC 60227-1:2007. Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V - Part 1: General requirements (Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования)
IEC 60227-2:2007. Polyvinyl chloride insulated cables of rated voltages up to and including 450/750 V - Part 2: Test methods (Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 2. Методы испытаний)
IEC 60228:2004. Conductors of insulated cables (Токопроводящие жилы изолированных кабелей)
IEC 60811-1-2:1985. Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section Two: Thermal ageing methods (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1. Методы общего применения. Раздел 2. Методы теплового старения)
IEC 60811-1-4:1985. Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section Four: Tests at low temperature (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 1. Методы общего применения. Раздел 4. Испытания при низкой температуре)
IEC 60811-3-1:1985. Common test methods for insulating and sheathing materials of electric cables - Part 3: Methods specific to PVC compounds - Section One: Pressure test at high temperature - Tests for resistance to cracking (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 3. Специальные методы испытаний поливинилхлоридных компаундов. Раздел 1. Испытание под давлением при высокой температуре. Испытания на стойкость к растрескиванию)
IEC 60811-3-2:1985. Common test methods for insulating and sheathing materials of electric cables - Part 3: Methods specific to PVC compounds - Section Two: Loss of mass test - Thermal stability test (Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Часть 3. Специальные методы испытаний поливинилхлоридных компаундов. Раздел 2. Испытание на потерю массы. Испытание на термическую стабильность).
2. Плоский шнур с мишурными жилами
2.1. Кодовое обозначение: 60227 IEC 41.
2.2. Номинальное напряжение: 300/300 В.
2.3. Конструкция
2.3.1. Токопроводящая жила
Число токопроводящих жил - 2.
Токопроводящая жила должна быть выполнена из мишурных нитей или групп мишурных нитей, скрученных между собой; при этом мишурная нить состоит из одной или нескольких плющеных проволок из меди или сплава на основе меди, спирально намотанных на нить из хлопка, полиамида или аналогичного материала.
Электрическое сопротивление токопроводящей жилы должно быть не более значений, указанных в таблице 1.
Таблица 1
Основные технические характеристики шнура типа 60227 IEC 41
Установленное значение толщины изоляции, мм Средние наружные размеры, мм Электрическое сопротивление изоляции на длине 1 км при 70 °C, МОм, не менее Электрическое сопротивление токопроводящей жилы на длине 1 км при 20 °C, Ом, не более
минимальные максимальные
0,8 2,2 x 4,4 3,5 x 7,0 0,019 270
Примечание. Средние наружные размеры рассчитаны по [1].
2.3.2. Изоляция
Изоляция токопроводящих жил должна быть из поливинилхлоридного компаунда типа ПВХ/D.
Толщина изоляции должна соответствовать значению, указанному в таблице 1.
Электрическое сопротивление изоляции должно быть не менее значения, указанного в таблице 1.
2.3.3. Расположение изолированных жил
На параллельно уложенные токопроводящие жилы должна быть наложена изоляция. Для облегчения разделения изолированных жил изоляция должна иметь канавку по обеим сторонам между токопроводящими жилами.
2.3.4. Наружные размеры
Средние наружные размеры должны быть в пределах значений, указанных в таблице 1.
2.4. Испытания
Проверку на соответствие 2.3 проводят внешним осмотром и испытаниями по таблице 2.
Таблица 2
Испытания шнура типа 60227 IEC 41
Испытание Категория испытания Стандарт на метод испытания
Обозначение Номер подраздела
1. Электрические испытания
1.1. Сопротивление токопроводящих жил T, S IEC 60227-2 2.1
1.2. Испытание шнура напряжением 2000 В T, S IEC 60227-2 2.2
1.3. Сопротивление изоляции при 70 °C T IEC 60227-2 2.4
2. Требования к конструкции и размерам
2.1. Проверка соответствия требованиям к конструкции T, S IEC 60277-1 Внешний осмотр и испытания вручную
2.2. Измерение толщины изоляции T, S IEC 60227-2 1.9
