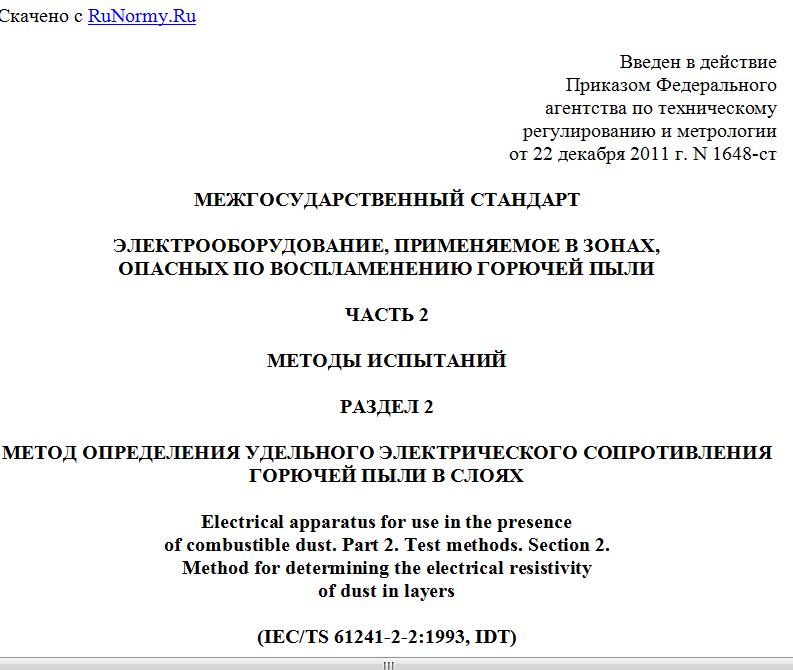

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 декабря 2011 г. N 1648-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ, ПРИМЕНЯЕМОЕ В ЗОНАХ,
ОПАСНЫХ ПО ВОСПЛАМЕНЕНИЮ ГОРЮЧЕЙ ПЫЛИ
ЧАСТЬ 2
МЕТОДЫ ИСПЫТАНИЙ
РАЗДЕЛ 2
МЕТОД ОПРЕДЕЛЕНИЯ УДЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ
ГОРЮЧЕЙ ПЫЛИ В СЛОЯХ
Electrical apparatus for use in the presence
of combustible dust. Part 2. Test methods. Section 2.
Method for determining the electrical resistivity
of dust in layers
(IEC/TS 61241-2-2:1993, IDT)
ГОСТ IEC/TS 61241-2-2-2011
МКС 29.260.20
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 декабря 2011 г. N 48)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1648-ст межгосударственный стандарт ГОСТ IEC/TS 61241-2-2-2011 введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5 Настоящий стандарт идентичен международному документу IEC/TS 61241-2-2:1993 Electrical apparatus for use in the presence of combustible dust - Part 2: Test methods - Section 2: Method for determining the electrical resistivity of dust in layers (Электрооборудование, применяемое в зонах опасных по воспламенению горючей пыли. Часть 2. Методы испытаний. Раздел 2. Метод определения удельного электрического сопротивления пыли в слоях).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 61241-2-2-99
Перевод с английского языка (en)
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст этих изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
Введение
Настоящий стандарт является частным стандартом в составе межгосударственных стандартов, разработанных на основе применения требований комплекса международных стандартов IEC 61241 к электрооборудованию, применяемому в зонах, опасных по воспламенению горючей пыли, подготовленных и принятых ТК 31 МЭК "Электрооборудование для взрывоопасных газовых сред".
Стандарт не распространяется на методы испытания пыли взрывчатых и радиоактивных веществ.
Номера разделов, пунктов, таблиц, рисунков соответствуют приведенным в IEC 61241-2-2:1993.
1. Область применения
Настоящий стандарт устанавливает метод определения удельного электрического сопротивления горючей пыли в слоях.
Изложенный в настоящем стандарте метод не допускается применять для испытания общепризнанных взрывчатых веществ, черного пороха, динамита или веществ и смесей веществ, которые при определенных условиях могут проявлять себя подобно взрывчатым веществам.
Для обеспечения минимального риска из-за взрывчатых свойств вещества, должны быть проведены испытания на взрываемость малого количества пыли на поверхности температурой 400 °C или выше, находящейся на безопасном удалении от оператора, в соответствии с IEC 61241-2-1. Испытания на взрываемость не всегда позволяют обнаружить взрывчатые свойства пыли, что не исключает возможности возникновения опасной ситуации.
Примечание - При проведении испытаний должны быть приняты необходимые меры безопасности для охраны здоровья персонала, например меры против возникновения пожара, взрыва и/или воздействия любых токсичных продуктов горения.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
ISO 565:1990 Test sieves - Metal wire cloth, perforated metal plate and electroformed sheet - Nominal sizes of openings (Сита контрольные. Проволочная ткань, перфорированные пластины и листы, изготовленные гальваническим методом. Номинальные размеры отверстий)
ISO 4225:1980 Air quality - General aspects - Vocabulary (Качество воздуха. Общие положения. Словарь)
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями.
3.1 пыль: Диспергированные твердые вещества и материалы с размером частиц менее 850 мкм <*>.
--------------------------------
<*> См. ГОСТ 12.1.044 (ИСО 4589-84) "Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения".
3.2 электропроводящая пыль: Пыль с удельным электрическим сопротивлением, равным или меньше 103 Ом·м.
3.3 непроводящая пыль: Пыль с удельным электрическим сопротивлением св. 103 Ом·м.
3.4 удельное электрическое сопротивление пыли в слое: Наименьшее значение электрического сопротивления слоя пыли единичной площади и единичной длины.
Примечание - В настоящем стандарте удельное электрическое сопротивление измеряют в Ом·м.
4. Установка для испытаний
На рисунках 1 и 2 представлены конструкция и электрическая схема установки для испытаний.
Рисунок 1 - Стенд для испытаний
Примечание - Отечественные аналоги TIL072 - 574УД2; IN4002 - КД522.
Рисунок 2 - Электрическая схема измерительного устройства
для определения удельного электрического сопротивления
пыли в слое
Установка состоит из стенда для испытаний и измерительного устройства.
Стенд (рисунок 1) представляет собой открытую конструкцию и состоит из двух брусков нержавеющей стали с номинальными размерами: длина - 100 мм, высота - 10 мм, ширина - от 20 до 40 мм. Бруски расположены на основании толщиной от 5 до 10 мм на расстоянии 10 мм друг от друга.
Примечание - Основание должно быть изготовлено из изоляционного материала, например стекла или политетрафторэтилена (ПТФЭ).
Два стеклянных бруска высотой 10 мм и длиной более 10 мм располагают у торцов брусков из нержавеющей стали, перпендикулярно им для того, чтобы удерживать слой пыли во время испытаний.
Электрическая схема измерительного устройства для определения удельного электрического сопротивления пыли в слое приведена на рисунке 2. Она содержит резистор 10 кОм для ограничения разрядного тока максимальным значением 0,2 А при максимальном напряжении постоянного тока 2000 В. Допускается
