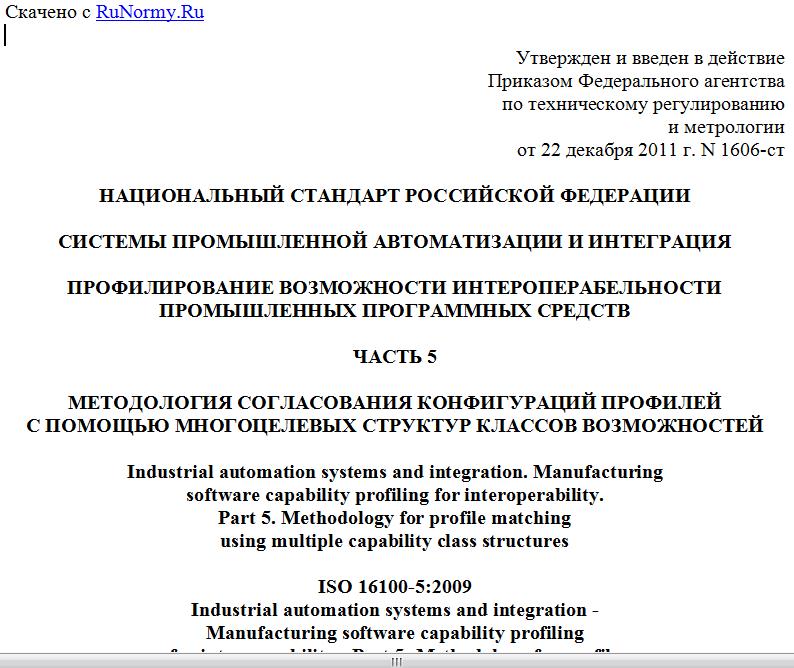

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 декабря 2011 г. N 1606-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ПРОМЫШЛЕННОЙ АВТОМАТИЗАЦИИ И ИНТЕГРАЦИЯ
ПРОФИЛИРОВАНИЕ ВОЗМОЖНОСТИ ИНТЕРОПЕРАБЕЛЬНОСТИ
ПРОМЫШЛЕННЫХ ПРОГРАММНЫХ СРЕДСТВ
ЧАСТЬ 5
МЕТОДОЛОГИЯ СОГЛАСОВАНИЯ КОНФИГУРАЦИЙ ПРОФИЛЕЙ
С ПОМОЩЬЮ МНОГОЦЕЛЕВЫХ СТРУКТУР КЛАССОВ ВОЗМОЖНОСТЕЙ
Industrial automation systems and integration. Manufacturing
software capability profiling for interoperability.
Part 5. Methodology for profile matching
using multiple capability class structures
ISO 16100-5:2009
Industrial automation systems and integration -
Manufacturing software capability profiling
for interoperability - Part 5: Methodology for profile
matching using multiple capability class structures
(IDT)
ГОСТ Р ИСО 16100-5-2011
ОКС 25.040.01
Дата введения
1 сентября 2012 года
Предисловие
1 ПОДГОТОВЛЕН Научно-техническим центром "ИНТЕК" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1606-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 16100-5:2009 "Системы промышленной автоматизации и интеграция. Профилирование возможности интероперабельности промышленных программных средств. Часть 5. Методология согласования конфигураций профилей с помощью многоцелевых структур классов возможностей" (ISO 16100-5:2009 "Industrial automation systems and integration - Manufacturing software capability profiling for interoperability - Part 5: Methodology for profile matching using multiple capability class structures").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Разработка комплекса стандартов ИСО 16100 обусловлена необходимостью решения следующих проблем, связанных с:
a) постоянно увеличивающейся базой решений, зависящих от поставщиков;
b) трудностями, возникающими у пользователей при применении стандартов;
c) необходимостью перехода к модульным наборам инструментальных средств интеграции системы;
d) признанием того, что прикладное программное обеспечение и практический опыт его применения является интеллектуальным капиталом предприятия.
Комплекс стандартов ИСО 16100 определяет формат профиля возможностей программного обеспечения, интерпретируемого компьютером в электронно-цифровой форме и не вызывающего трудностей при его чтении человеком, а также устанавливает метод, отражающий основные возможности программного обеспечения на производстве в соответствии с ролями, определенными жизненным циклом производственного приложения, независимо от архитектуры определенной системы или платформы реализации.
Настоящий стандарт разработан Техническим комитетом ИСО/ТК 184 "Системы промышленной автоматизации и интеграция", подкомитетом ПК 5 "Архитектура, коммуникации и структуры интеграции".
Комплекс стандартов ИСО 16100 имеет общее наименование "Системы промышленной автоматизации и интеграция. Профилирование возможности интероперабельности промышленных программных средств" и включает следующие части:
- часть 1. Структура;
- часть 2. Методология профилирования;
- часть 3. Службы интерфейса, протоколы и шаблоны возможностей;
- часть 4. Методы аттестационных испытаний, критерии и отчеты;
- часть 5. Методология согласования конфигураций профилей с помощью многоцелевых структур классов;
- часть 6. Службы интерфейса и протоколы для согласования конфигураций с помощью многопараметрических структур классов.
Некоторые из диаграмм, приведенных в настоящем стандарте, построены с использованием условных обозначений, принятых в унифицированном языке моделирования (UML). Поскольку не все принципы, используемые при построении этих диаграмм, поясняются в тексте настоящего стандарта, то предполагается, что читатель обладает определенными представлениями о языке UML.
В приложении A настоящего стандарта описан процесс формирования производственной модели (MDM) и производственных данных (показателей) (MDD), а в приложении B приведен пример согласования конфигураций с помощью многопараметрических классов.
1 Область применения
В настоящем стандарте определены методы и правила согласования профилей возможностей существующих производственных программных модулей (MSU) с требуемыми профилями возможностей, получаемыми из многофункциональных структур классов возможностей. Эти методы и правила позволяют оценивать упомянутые MSU-модули в промышленных прикладных программах с точки зрения их функциональной совместимости и даже в некоторых случаях - с точки зрения взаимозаменяемости.
Настоящий стандарт не распространяется на:
- услуги по созданию, регистрации и получению доступа к различным шаблонам для базовых производственных моделей, к производственным данным и структурам классов параметров;
- таблицу соответствия, в которой даны ссылки на услуги типа 1, указанные и определенные в ИСО 16100-3;
- дополнительные услуги, необходимые для управления этими шаблонами в базе данных или в эквивалентном ему хранилище информационных объектов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты, которые необходимо учитывать при использовании настоящего стандарта. В случае ссылок на стандарты, у которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных стандартов, включая любые поправки и изменения к ним.
ИСО 16100-1:2002 Системы промышленной автоматизации и интеграция. Профилирование возможности интероперабельности промышленных программных средств. Часть 1. Структура (ISO 16100-1:2002, Industrial automation systems and integration - Manufacturing software capability profiling for interoperability - Part 1: Framework)
ИСО 16100-2:2003 Системы промышленной автоматизации и интеграция. Профилирование возможности интероперабельности промышленных программных средств. Часть 2. Методология профилирования (ISO 16100-2:2003, Industrial automation systems and integration - Manufacturing software capability profiling for interoperability - Part 2: Profiling methodology)
ИСО 16100-3:2005 Системы промышленной автоматизации и интеграция. Профилирование возможности интероперабельности промышленных программных средств. Часть 3. Службы интерфейса, протоколы и шаблоны возможностей (ISO 16100-3:2005, Industrial automation systems and integration - Manufacturing software capability profiling for interoperability - Part 3: Interface services, protocols and capability templates)
ИСО 16100-4:2006 Системы промышленной автоматизации и интеграция. Профилирование возможности интероперабельности промышленных программных средств. Часть 4. Методы аттестационных испытаний, критерии и отчеты (ISO 16100-4:2006 Industrial automation systems and integration - Manufacturing software capability profiling for interoperability - Part 4: Conformance test methods, criteria and reports Interface)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 класс параметров (возможностей) (capability class): Элемент метода профилирования возможности, представляющий функциональность и поведение единицы программного обеспечения в отношении программного обеспечения для производственной деятельности, представленной в иерархической структуре с наследованием свойств и используемой в комплексной структуре параметров.
Примечание 1 - Роль MSU-модуля зависит от вида производственного процесса (операции), однако соответствующий класс параметров MSU-модуля остается однозначно позиционированным в иерархической структуре с наследованием свойств, но, возможно, способен изменять свое положение в комплексной структуре параметров.
Примечание 2 - В настоящем стандарте шаблон класса параметров идентичен шаблону параметров (см. ИСО 16100-2:2003, подраздел 6.3, посвященный шаблонам параметров).
Примечание 3 - Определение заимствовано из ИСО 16100-2:2003, подраздел 3.3.
3.2 шаблон структуры класса возможностей (capability class structure template): Схема (логическая структура в базе данных) на расширяемом языке разметки XML, представляющая собой иерархическую структуру классов возможностей.
3.3 производственные данные (производственная информация) (manufacturing domain data): Класс унифицированного языка моделирования (UML), представляющий информацию относительно производственных ресурсов, производственной деятельности или объектов, взаимодействующих в конкретной области производства.
3.4 шаблон производственных данных (информации) (manufacturing domain data template): Схема (логическая структура в базе данных) на расширяемом языке разметки XML, представляющая собой производственные данные (производственную информацию).
3.5 производственная модель (manufacturing domain model): Частное представление производственного домена, состоящее из производственных данных и взаимосвязей между ними, соответствующих областям их применения.
3.6 шаблон производственной модели (manufacturing domain model template): Схема (логическая структура в базе данных) на расширяемом языке разметки XML, представляющая собой модель производства.
