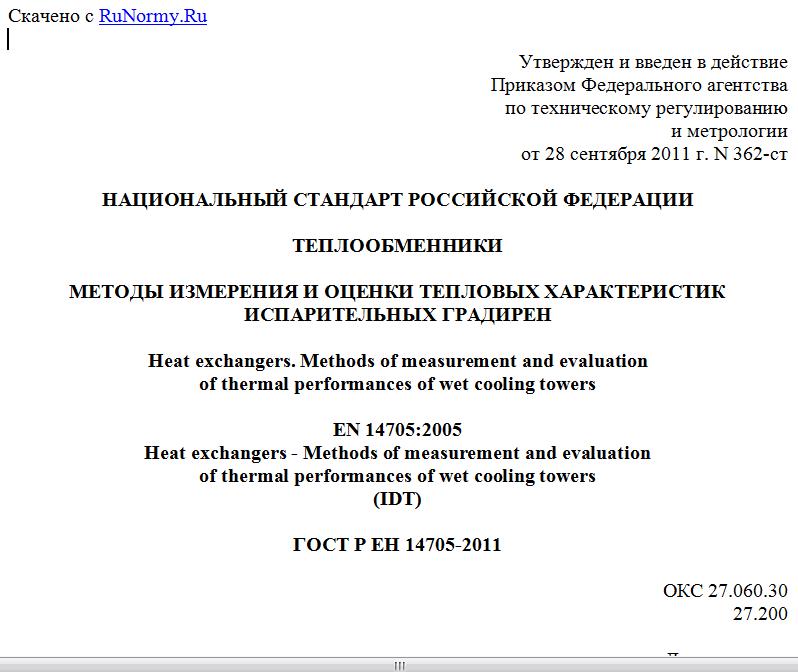

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 сентября 2011 г. N 362-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕПЛООБМЕННИКИ
МЕТОДЫ ИЗМЕРЕНИЯ И ОЦЕНКИ ТЕПЛОВЫХ ХАРАКТЕРИСТИК
ИСПАРИТЕЛЬНЫХ ГРАДИРЕН
Heat exchangers. Methods of measurement and evaluation
of thermal performances of wet cooling towers
EN 14705:2005
Heat exchangers - Methods of measurement and evaluation
of thermal performances of wet cooling towers
(IDT)
ГОСТ Р ЕН 14705-2011
ОКС 27.060.30
27.200
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Некоммерческим партнерством "Инновации в электроэнергетике" (НП "ИНВЭЛ"), Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен ТК 039 "Энергосбережение, энергетическая эффективность, энергоменеджмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 362-ст.
4. Настоящий стандарт идентичен европейскому региональному стандарту ЕН 14705:2005 "Теплообменники. Методы измерения и оценки тепловых характеристик испарительных градирен" (EN 14705:2005 "Heat exchangers - Methods of measurement and evaluation of thermal performances of wet cooling towers").
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает специальные требования, методы испытаний, приемочные испытания для основных исследований (изменений) рабочих характеристик испарительных градирен и уменьшения шлейфа мокрых/сухих градирен.
Требования настоящего стандарта применяются к испарительным градирням с естественной тягой, усиленной установкой вентилятора (см. 3.1.2.4), мокрым/сухим градирням (см. 3.1.2.4) и градирням с принудительной вентиляцией, кроме серийных образцов. Настоящий стандарт определяет методы испытаний, требуемую аппаратуру, пределы погрешностей и методы оценки результатов.
Приемочные испытания предназначены для проверки соответствия рабочих характеристик и допустимых отклонений, оговоренных в договоре между поставщиком и покупателем. Если такие испытания необходимы, то они должны быть проведены как дополнительные во время действия договора и быть использованы при подготовке к основному исследованию.
Отклонения от правил, сформулированные ниже, и дополнения оформляют специальным соглашением между покупателем и поставщиком, которое должно быть зарегистрировано и оформлено в соответствии с установленными юридическими нормами.
Настоящий стандарт не применяется к серийным испарительным градирням с принудительной циркуляцией, требования к которым определены ЕН 13741.
Примечание. Термины, такие как "конструкция", "значения", "гарантия", используемые в настоящем стандарте, понимаются в техническом, а не в юридическом или коммерческом смысле.
2. НОРМАТИВНЫЕ ССЫЛКИ
Следующие нормативные документы, на которые даны ссылки, обязательны при использовании настоящего стандарта. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание указанного документа (со всеми поправками).
ЕН 306 Теплообменники. Методы и точность измерения параметров, необходимых для установления эксплуатационных характеристик (EN 306, Heat exchangers - Methods of measuring the parameters necessary for establishing the performance)
ЕН 872 Качество воды. Определение взвешенных твердых частиц. Метод с фильтрацией сквозь стекловолоконное сито (EN 872, Water quality - Determination of suspended solids - Method by filtration through glass fibre filters)
ЕН 60751 Термометры сопротивления промышленные платиновые (МЭК 60751:1983 + A1:1986) (EN 60751, Industrial platinum resistance thermometers and platinum temperature sensors)
ЕН ИСО 5167-1 Измерение потока текучей среды с помощью устройств для измерения перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 1. Общие принципы и требования (ИСО 5167-1:2003) (EN 15167-1, Ground granulated blast furnace slag for use in concrete, mortar and grout - Part 1: Definitions, specifications and conformity criteria)
ИСО 1438-1 Измерение потока воды в открытых каналах с помощью водосливов и лотков Вентури. Часть 1. Тонкостенные водосливы (ISO 1438-1, Water flow measurement in open channels using weirs and Venturi flumes; Part 1: Thin-plate weirs)
ИСО 2975-3 Измерение потока воды в закрытых каналах. Индикаторные методы. Часть 3. Метод впрыска при постоянном расходе с применением радиоактивных индикаторов (ISO 2975-3, Measurement of water flow in closed conduits; Tracer methods; Part III: Constant rate injection method using radioactive tracers)
ИСО/ТО 3313 Измерение потока текучей среды в закрытых каналах. Руководящие указания по воздействию пульсаций потока на приборы, измеряющие расход (ISO/TR 3313, Measurement of fluid flow in closed conduits - Guidelines on the effects of flow pulsations on flow-measurement instruments)
3. ТЕРМИНЫ, ОПРЕДЕЛЕНИЯ И ОБОЗНАЧЕНИЯ
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Градирня (cooling tower): теплообменное сооружение, предназначенное для охлаждения воды за счет теплообмена с потоком воздуха.
3.1.2. Испарительная градирня (wet cooling tower): теплообменное сооружение, в котором теплообмен между водой и воздухом осуществляется прямым контактом.
3.1.2.1. Испарительная градирня с принудительной тягой (mechanical draught wet cooling tower): теплообменное сооружение, в котором циркуляция воздуха осуществляется вентилятором.
- Серийный тип испарительной градирни с принудительной тягой (series type mechanical draught wet cooling tower): теплообменное сооружение с принудительной тягой, конструкция которого представлена в каталоге изготовителя, эксплуатационные данные которого известны и позволяют осуществлять исследования показателей по определенному ряду рабочих состояний.
- Несерийный тип испарительной градирни с принудительной тягой (non series type mechanical draught wet cooling tower): испарительное теплообменное сооружение с принудительной тягой, конструкция которого определяется проектом, а рабочие данные и тестовая оценка в условиях эксплуатации определяются договором.
3.1.2.2. Градирня с естественной тягой (natural draught cooling tower): испарительное теплообменное сооружение, в котором движение воздуха происходит за счет разности плотностей холодного воздуха вне градирни и теплого воздуха внутри.
3.1.2.3. Градирня с естественной тягой, усиленной вентилятором (fanassisted natural draught cooling tower): теплообменное сооружение с естественной тягой и вспомогательным вентилятором, увеличивающим тягу.
3.1.2.4. Испарительная/сухая градирня [градирня с уменьшенным шлейфом] [wet/dry cooling tower (reduced plume cooling tower)]: теплообменное сооружение, состоящее из двух частей. В первой части теплообмен между водой и воздухом происходит за счет прямого контакта, а во второй части - через разделяющую их поверхность.
- Испарительная/сухая градирня, спроектированная для уменьшения шлейфа (reduced plume wet/dry cooling tower): испарительное/сухое теплообменное сооружение, спроектированное для уменьшения шлейфа.
- Испарительная/сухая градирня с пониженным уносом воды (water conservation wet/dry cooling tower): испарительное/сухое теплообменное сооружение, спроектированное для снижения уноса воды.
3.1.3. Воздушный поток (airflow): количество воздуха, включая водяной пар, протекающего через тяговую башню.
3.1.3.1. Противоток (counter flow): движение воды и воздуха в противоположном направлении.
3.1.3.2. Перекрестный ток (cross flow): движение воды и воздуха в перпендикулярном направлении.
3.1.4. Температура окружающей среды по мокрому (сухому) термометру [ambient wet (dry) bulb temperature]: температура воздуха по мокрому (сухому) термометру, измеряемая с наружной стороны вытяжной башни и независимая от влияния башни.
3.1.5. Предельная разность температур (approach): разность температур охлажденной воды и критичного воздуха по мокрому термометру.
3.1.6. Расход воды на входе (inlet water flow): количество горячей воды, поступающей в вытяжную башню.
3.1.7. Бассейны холодной воды (cold water basin): водоем под вытяжной башней, куда поступает охлажденная вода и откуда она направляется в выходной трубопровод или отстойник.
3.1.8. Диапазон охлаждения (coolin grange): разность температур охлажденной и горячей воды.
Примечание. Термин "диапазон" также используется в данном контексте, но не является часто употребляемым.
3.1.9. Унос влаги (drift loss): вода в виде капель, уносимая из градирни потоком воздуха.
3.1.10. Тепловая нагрузка (heat load): тепло, отобранное от воды в градирне.
3.1.11. Температура горячей воды на входе (hot water temperature): температура горячей воды, поступающей в градирню.
3.1.12. Температура воздуха на входе [inletair wet (dry) bulb temperature]: средняя температура проточного воздуха, включая рециркуляционные эффекты.
3.1.13. Подпитка (make-up): вода, добавляемая к воде циркуляционного контура для компенсации потерь воды из системы за счет испарения, уноса, отборов и протечек.
3.1.14. Отбор [purge (blow down)]: отбор воды из системы для контроля концентрации солей и других примесей в циркуляционной воде.
3.1.15. Температура охлажденной воды (recooled water temperature): средняя температура воды при отводе из бассейна, исключая случаи каких-либо добавок воды в бассейн или откачки для замены.
3.1.16. Рециркуляция (recirculation): часть выходящего воздуха, повторно всасываемого в градирню.
3.1.17. Взаимовлияние (interference): взаимовлияние потоков уходящего воздуха в смежных градирнях.
