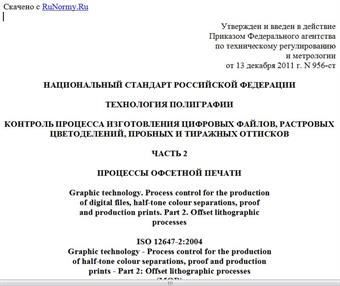

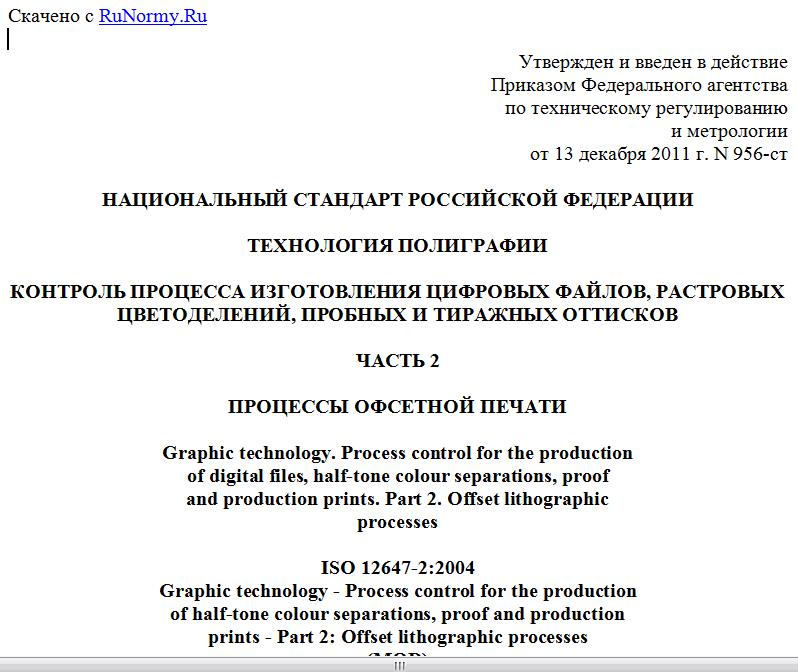

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 956-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНОЛОГИЯ ПОЛИГРАФИИ
КОНТРОЛЬ ПРОЦЕССА ИЗГОТОВЛЕНИЯ ЦИФРОВЫХ ФАЙЛОВ, РАСТРОВЫХ
ЦВЕТОДЕЛЕНИЙ, ПРОБНЫХ И ТИРАЖНЫХ ОТТИСКОВ
ЧАСТЬ 2
ПРОЦЕССЫ ОФСЕТНОЙ ПЕЧАТИ
Graphic technology. Process control for the production
of digital files, half-tone colour separations, proof
and production prints. Part 2. Offset lithographic
processes
ISO 12647-2:2004
Graphic technology - Process control for the production
of half-tone colour separations, proof and production
prints - Part 2: Offset lithographic processes
(MOD)
ГОСТ Р 54766-2011
(ИСО 12647-2:2004)
Группа У35
ОКС 37.100.01
ОКП 95.0000
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Государственным образовательным учреждением высшего профессионального образования "Московский государственный университет печати" (МГУП) на основе собственного аутентичного перевода на русский язык международных стандартов, указанных в пункте 4, а также рабочей группой, в состав которой входила компания ООО "Техпол".
2. Внесен Техническим комитетом по стандартизации ТК 350 "Технология полиграфии".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 956-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 12647-2:2004 "Технология полиграфии. Контроль процесса изготовления цифровых файлов, растровых цветоделений, пробных и тиражных оттисков. Часть 2. Процессы офсетной печати" (ISO 12647-2:2004 "Graphic technology - Process control for the production of half-tone colour separations, proof and production prints - Part 2: Offset lithographic processes"), включая Дополнение к нему ISO 12647-2:2004(E), путем изменения содержания отдельных структурных элементов. Изменения выделены вертикальной линией, расположенной на полях. Текст внесенных изменений объяснения причин внесения технических отклонений приведен в дополнительном Приложении ДА.
В настоящий стандарт не включены некоторые нормативные ссылки из примененного международного стандарта, которые преждевременно применять в российской национальной стандартизации в связи с отсутствием их переводов.
Указанные нормативные ссылки приведены в дополнительном Приложении ДБ.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
ИСО 12647-2, на основе которого создан настоящий стандарт, перечисляет значения либо наборы значений основных параметров, сформулированных в ИСО 12647-1, и представляет соответствующие технологические особенности растровой офсетной печати. Основные параметры включают параметры растрирования, усиление тона, цвета 100%-ных плашек и запечатываемой подложки. Следование заданным значениям в пробной и тиражной печати обеспечивает в принципе хорошее визуальное соответствие образцов производимой продукции. Исключения из этого общего правила обсуждаются в следующем абзаце.
Назначением пробного оттиска является, насколько это возможно, точная имитация визуальных характеристик конечной печатной продукции. Для визуального соответствия характерным особенностям печатного оттиска изготовление пробных оттисков, осуществляемое не на печатной машине, требует других значений цветовых характеристик 100%-ных плашек и усиления тона, отличающихся от тех, которые имеют место в имитируемом печатном процессе. Это вызвано различиями в таких явлениях, как глянец, светорассеяние (внутри запечатываемого материала или окрашивающего вещества), метамеризм и прозрачность. Различия такого рода наиболее характерны для тех процессов цветопробы, в которых запечатываемый материал, окрашивающие вещества и технология их применения значительно отличаются от используемых в офсетной печати. В этих случаях потребитель или заказчик должен убедиться в том, что введены соответствующие поправки.
Другая проблемная область - соответствие цифровой цветопробы на непрозрачной подложке оттиску двусторонней печати на более прозрачной бумаге малой массы, применяемой, например, в ролевой офсетной печати с тепловым закреплением краски. Если цветопроба сделана с использованием цветовых профилей, базирующихся на измерении на белой основе, неизбежно возникает разница между цветопробой и тиражными оттисками, измеряемыми на черной основе, в соответствии со спецификациями ИСО 12647-2. Возможное появление такого различия должно быть заблаговременно согласовано заинтересованными сторонами.
В ИСО 12647-2 включены следующие изменения: пункт 4.2.4 взят из Дополнения 1 к ИСО 12647-2; пункт 4.3.2.1 взят из Дополнения 1 к ИСО 12647-2; пункт 4.3.2.3 взят из Дополнения 1 к ИСО 12647-2.
Таблица 1 ИСО 12647-2 заменена на таблицу 2 с учетом изменений в соответствии с Приложением ДА.
Таблица 2 ИСО 12647-2 заменена на таблицу 3 с учетом изменений в соответствии с Приложением ДА.
Рисунок 1 соответствует рисунку 1 стандарта Дополнения 1 к ИСО 12647-2.
Таблица 3 ИСО 12647-2 заменена на таблицу 4 с учетом изменений в соответствии с Приложением ДА.
Таблица 4 ИСО 12647-2 заменена на таблицу 5 с учетом изменений в соответствии с Приложением ДА.
Таблица 5 ИСО 12647-2 соответствует таблице 6 настоящего стандарта.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает параметры, которые определяют условия подготовки цветоделенных растровых изображений для четырехкрасочной офсетной печати, изготовления четырехкрасочных оттисков одним из следующих технологических процессов: рулонная печать с тепловым закреплением, листовая печать или печать бесконечных формуляров, а также в целях получения пробных оттисков для одного из этих процессов и получения пробных оттисков способом офсетной печати для растровой глубокой печати.
Параметры и значения выбраны с учетом полного процесса, охватывающего технологические стадии: растрирование, вывод фотоформы, изготовление печатной формы, пробного оттиска, тиражная печать и отделка поверхности.
Настоящий стандарт применим к:
- процессам получения пробных оттисков и печати, использующей на входе цветоделенные фотоформы;
- получению пробных оттисков и печати с печатных форм, полученных беспленочным способом, до тех пор, пока обеспечиваются прямые аналогии с системами, использующими пленку;
- получению пробных оттисков и печати более чем четырьмя красками до тех пор, пока обеспечиваются прямые аналогии с четырехкрасочной печатью в отношении исходных данных и растрирования, запечатываемых материалов и параметров печати;
- линейчатым растрам и непериодическим растрам.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующий стандарт
ГОСТ Р ИСО 12647-1:2009 Технология полиграфии. Контроль процесса изготовления цифровых файлов, растровых цветоделений, пробных и тиражных оттисков. Часть 1. Параметры и методы измерения (ИСО 12647-1:2004, Graphic technology - Process control for the production of half-tone colour separations, proof and production prints - Part 1: Parameters and measurement methods, IDT).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году.
Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены термины по ГОСТ Р ИСО 12647-1, в том числе следующие термины с соответствующими определениями:
3.1. Значение тона (для печатной формы) (tone value): процентное значение площади поверхности, восприимчивой к печатной краске.
Примечания
1. На некоторых типах пластин значение тона, определяемое таким образом, меньше процентного значения площади печатающих элементов, которые визуально отличаются от подложки.
2. Ранее известный термин как "относительная площадь растровой точки" на фотоформе. "Относительная площадь растровой точки" является теперь термином, не рекомендуемым к употреблению.
3.2. Коммерческая/специальная печать (commercial/specialty printing): универсальная листовая печать и нежурнальная рулонная офсетная печать с тепловым закреплением красок.
3.3. Пластина позитивного копирования (для офсетной печати) (positive-acting plate): офсетная печатная пластина, предназначенная для использования с позитивной фотоформой.
3.4. Пластина негативного копирования (для офсетной печати) (negative-acting plate): офсетная печатная пластина, предназначенная для использования с негативной фотоформой.
3.5. Рулонная офсетная печать с тепловым закреплением красок (heat-set web printing): офсетная печать на рулонных запечатываемых материалах с использованием печатных красок, требующих нагрева для высыхания.
