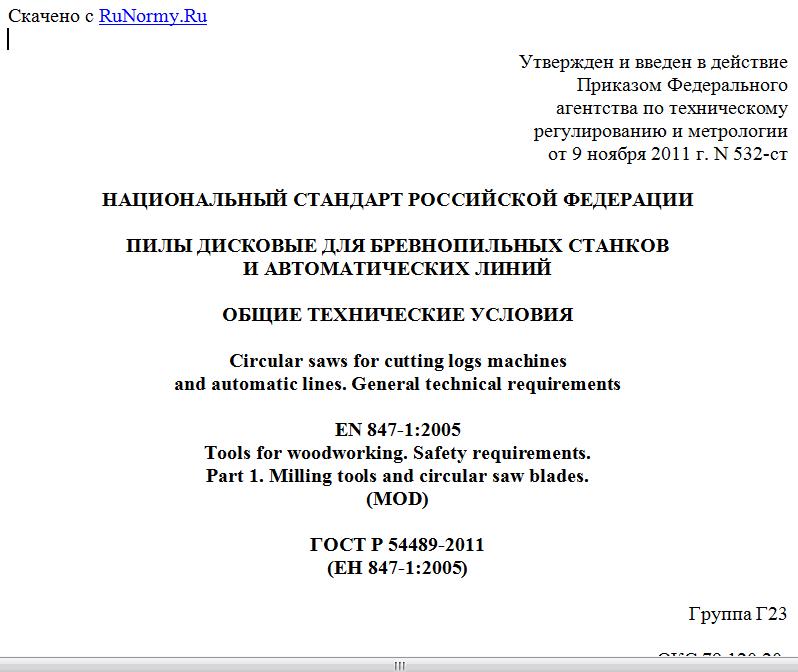

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 ноября 2011 г. N 532-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПИЛЫ ДИСКОВЫЕ ДЛЯ БРЕВНОПИЛЬНЫХ СТАНКОВ
И АВТОМАТИЧЕСКИХ ЛИНИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Circular saws for cutting logs machines
and automatic lines. General technical requirements
EN 847-1:2005
Tools for woodworking. Safety requirements.
Part 1. Milling tools and circular saw blades.
(MOD)
ГОСТ Р 54489-2011
(ЕН 847-1:2005)
Группа Г23
ОКС 79.120.20;
ОКП 39 5700
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2011 г. N 532-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 847-1:2005 "Инструмент для деревообработки. Требования безопасности. Часть 1. Фрезерный инструмент и дисковые пилы" (EN 847-1:2005 "Tools for woodworking. Safety requirements. Part 1. Milling tools and circular saw blades").
При этом дополнительные положения, учитывающие потребности национальной экономики и особенности национальной стандартизации, приведены в разделах 1, 2, 4, 6, 7, подразделах 3.1, 3.2, пункте 3.3.2, подразделе 3.4, пунктах 5.1 - 5.7, 5.9 - 5.11 и выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на дисковые пилы, оснащенные напайными пластинами твердого сплава и наплавленным износостойким литым сплавом (стеллитом), предназначенные для первичной продольной распиловки лесоматериалов хвойных и лиственных пород на круглопильных бревнопильных станках и автоматических линиях.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 980-80 Пилы круглые плоские для распиловки древесины. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3882-74 Сплавы твердые спеченные. Марки (ИСО 513-75)
ГОСТ 5950-2000 Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия
ГОСТ 7016-82 Изделия из древесины и древесных материалов. Параметры шероховатости поверхности
ГОСТ 9013-59 Металлы. Методы измерения твердости по Роквеллу (ИСО 6508-86 "Материалы металлические. Испытание на твердость. Определение твердости по Роквеллу (шкалы A-B-C-D-E-F-G-H-K)", MOD)
ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения). Общие технические условия (ИСО 2632-1-85 "Образцы шероховатости поверхности рабочие. Часть 1. Образцы обточенные, шлифованные, расточенные, фрезерованные, фасонные и строганные", MOD; ИСО 2632-2-85 "Образцы шероховатости поверхности рабочие. Часть 2. Образцы, полученные с помощью электроэрозии, обдувки металлической дробью и стальной крошкой и полирования", MOD)
ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 21449-75 Прутки для наплавки. Технические условия
ГОСТ 23677-79 Твердомеры для металла. Общие технические требования
ГОСТ 23726-79 Инструмент металлорежущий и дереворежущий. Приемка
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
3.1. Основные размеры
3.1.1. Пилы следует изготовлять двух типов:
1 - оснащенные напайными твердосплавными пластинами;
2 - оснащенные наплавленным износостойким литым сплавом (стеллитом).
Пилы типа 1 следует изготовлять двух исполнений:
1 - без очистителей пропила;
2 - с очистителями пропила.
Пилы типа 2 следует изготовлять трех исполнений:
1 - без очистителей пропила;
2 - с очистителями пропила;
3 - с групповым расположением зубьев.
3.1.2. Основные размеры пил типов 1 и 2, исполнений 1 и 2 должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.
1 - корпус; 2 - зуб; 3 - пластина
твердосплавная; 4 - компенсаторы; 5 - окна очистителей
пропила; 6 - пластины очистителей пропила
Рисунок 1. Тип 1
1 - корпус; 2 - зуб; 3 - твердый
сплав - стеллит; 4 - компенсаторы; 5 - окна очистителей
пропила; 6 - пластины очистителей пропила
Рисунок 2. Тип 2
Таблица 1
Размеры в миллиметрах
D B s d Число зубьев пилы z Число пластин очистителей пропила пил исполнения 2
Тип 1 Тип 2
250 4,2 2,6 0,8 От 30 до 80 включ. 16; 24 От 10° до 25° включ. От 20° до 40° включ. 2; 3
4,0 0,7
315 4,4 2,8 0,8 От 50 до 80 включ. 18; 24; 28
4,2 0,7
355 4,6 0,9 От 50 до 100 включ. 4; 5; 6
4,4 0,8
400 4,6 0,9 18; 24; 28; 32
4,4 0,8
450 5,6 1,4
4,8 1,0
5,8 3,0 1,4
5,0 1,0
5,0 3,2 0,9
4,8 0,8
500; 560 5,8 3,0 1,4
5,0 1,0
6,0 3,2 1,4
5,2 1,0
5,4 3,4 1,0
5,0 0,8
600; 630; 650 6,4 3,4 1,5 От 50 до 125 включ. 18; 24; 28; 32; 36
5,8 1,2
6,6 3,6 1,5
6,0 1,2
6,2 3,8 1,2
5,8 1,0
