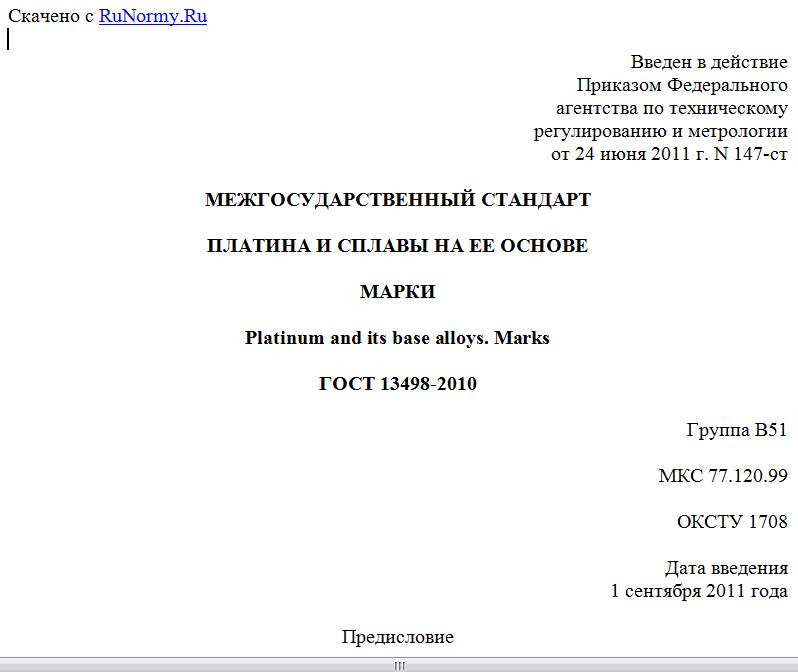

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 июня 2011 г. N 147-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАТИНА И СПЛАВЫ НА ЕЕ ОСНОВЕ
МАРКИ
Platinum and its base alloys. Marks
ГОСТ 13498-2010
Группа В51
МКС 77.120.99
ОКСТУ 1708
Дата введения
1 сентября 2011 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 <*> "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"
--------------------------------
<*> Действует ГОСТ 1.2-2009.
Сведения о стандарте
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 304 "Благородные металлы, сплавы и промышленные изделия из них", Екатеринбургским заводом по обработке цветных металлов
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 38 от 25 ноября 2010 г.)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 24 июня 2011 г. N 147-ст межгосударственный стандарт ГОСТ 13498-2010 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2011 г.
5 ВЗАМЕН ГОСТ 13498-79
6 ПЕРЕИЗДАНИЕ. Апрель 2012 г.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
1. Область применения
Настоящий стандарт устанавливает марки платины и сплавов на ее основе, предназначенных для производства изделий технического назначения, в том числе полуфабрикатов в виде листов, лент, полос, фольги, проволоки, труб, профилей, штамповок, применяемых в приборостроении и других отраслях промышленности.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12226-80 Платина. Методы анализа <*>
--------------------------------
<*> В Российской Федерации действуют ГОСТ Р 52518-2006, ГОСТ Р 52519-2006, ГОСТ Р 52520-2006, ГОСТ Р 52521-2006.
ГОСТ 12551.1-82 Сплавы платино-медные. Методы определения меди
ГОСТ 12551.2-82 Сплавы платино-медные. Методы спектрального анализа
ГОСТ 12552.1-77 Сплавы платино-никелевые. Метод определения никеля
ГОСТ 12552.2-77 Сплавы платино-никелевые. Метод спектрального анализа
ГОСТ 12553.1-77 Сплавы платино-палладиевые. Метод определения палладия
ГОСТ 12553.2-77 Сплавы платино-палладиевые. Метод спектрального анализа
ГОСТ 12554.1-83 Сплавы платино-рутениевые. Метод определения рутения
ГОСТ 12554.2-83 Сплавы платино-рутениевые. Метод спектрального анализа
ГОСТ 12556.1-82 Сплавы платино-родиевые. Метод определения родия
ГОСТ 12556.2-82 Сплавы платино-родиевые. Методы спектрального анализа
ГОСТ 12559.1-82 Сплавы платино-иридиевые. Метод определения иридия
ГОСТ 12559.2-82 Сплавы платино-иридиевые. Методы спектрального анализа
ГОСТ 22864-83 Благородные металлы и их сплавы. Общие требования к методам анализа <**>
--------------------------------
<**> В Российской Федерации действует ГОСТ Р 52599-2006 "Драгоценные металлы и их сплавы. Общие требования к методам анализа".
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Условные обозначения
3.1 В стандарте приняты следующие условные обозначения марок платины и сплавов на ее основе.
Условное обозначение состоит из букв, обозначающих компоненты: Пл - платина, Пд - палладий, И - иридий, Рд - родий, Ру - рутений, М - медь, Н - никель, и следующих за ними цифр, обозначающих номинальную массовую долю платины и компонента (компонентов) в сплаве. Массовую долю последнего компонента в условном обозначении марки цифрами не обозначают, если он неблагородный.
4. Технические требования
4.1 Химический состав платины и сплавов на ее основе должен соответствовать требованиям таблиц 1 - 7.
Таблица 1
Химический состав платины
В процентах
Марка Массовая доля
Платина, не менее Примеси, не более
Иридий, родий, рутений Золото Железо Свинец Кремний Олово Алюминий Сурьма Всего
Пл 99,93 99,93 0,050 0,006 0,010 0,005 0,005 0,005 0,005 0,005 0,07
Пл 99,9 99,90 0,080 0,010 0,010 0,006 0,006 0,005 0,005 0,005 0,10
Пл 99,8 99,80 0,140 0,010 0,020 0,006 0,006 0,006 0,006 0,006 0,20
Примечания 1 В графе "Всего" приведены значения суммы примесей, указанных в настоящей таблице, а также примесей никеля, серебра и цинка. 2 По согласованию с потребителем допускается расширение числа определяемых примесей.
Таблица 2
Химический состав платино-иридиевых сплавов
В процентах
Марка Массовая доля
Платина Иридий Примеси, не более
Палладий, родий, золото (сумма) Железо Всего
ПлИ 95-5 94,7 - 95,3 4,7 - 5,3 0,15 0,04 0,19
ПлИ 90-10 89,7 - 90,3 9,7 - 10,3
ПлИ 85-15 84,6 - 85,4 14,6 - 15,4
ПлИ 82,5-17,5 82,1 - 82,9 17,1 - 17,9
ПлИ 80-20 79,5 - 80,5 19,5 - 20,5
ПлИ 75-25 74,0 - 76,0 24,0 - 26,0
ПлИ 70-30 69,0 - 71,0 29,0 - 31,0
Примечание - По согласованию с потребителем допускается расширение числа определяемых примесей.
Таблица 3
Химический состав платино-родиевых сплавов
В процентах
Марка Массовая доля
Платина Родий Примеси, не более
Палладий, иридий, золото (сумма) Железо Всего
Для просмотра документа целиком скачайте его >>>
