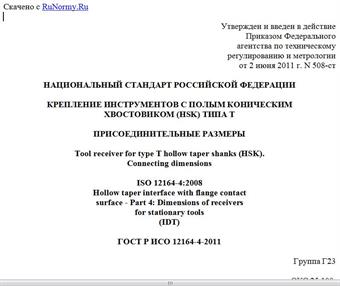

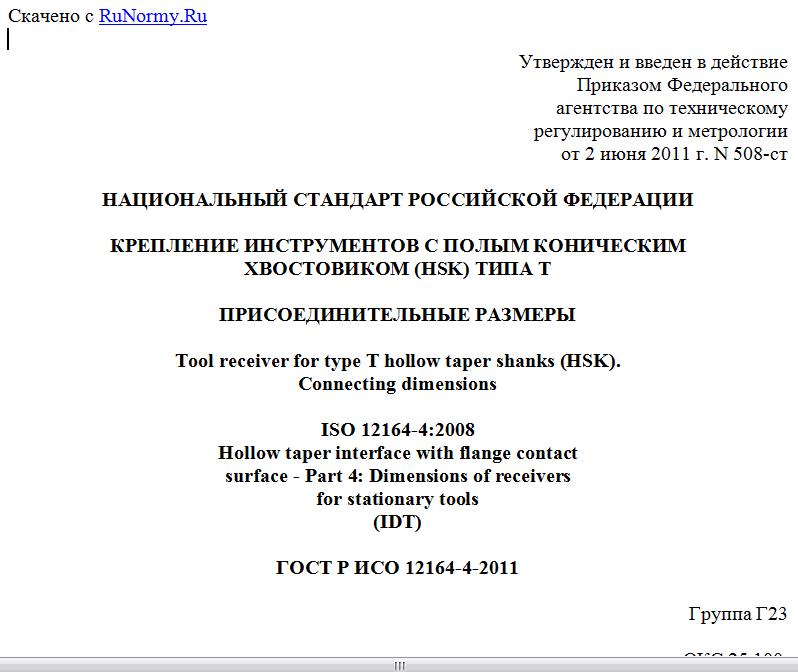

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 июня 2011 г. N 508-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРЕПЛЕНИЕ ИНСТРУМЕНТОВ С ПОЛЫМ КОНИЧЕСКИМ
ХВОСТОВИКОМ (HSK) ТИПА T
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Tool receiver for type T hollow taper shanks (HSK).
Connecting dimensions
ISO 12164-4:2008
Hollow taper interface with flange contact
surface - Part 4: Dimensions of receivers
for stationary tools
(IDT)
ГОСТ Р ИСО 12164-4-2011
Группа Г23
ОКС 25.100,
25.060.20;
ОКП 39 2800
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2011 г. N 508-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 12164-4:2008 "Детали сопряжения с плоской контактной поверхностью полые конусные. Часть 4. Размеры ресиверов для стационарных инструментов" (ISO 12164-4:2008 "Hollow taper interface with flange contact surface - Part 4: Dimensions of receivers for stationary tools").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на присоединительные размеры посадочного гнезда для крепления полых конических хвостовиков (HSK) с прилеганием по плоскости к торцу шпинделя токарных и обрабатывающих (фрезерно-расточных) центров.
Настоящий стандарт устанавливает присоединительные размеры посадочного гнезда хвостовиков типа T по ИСО 12164-3 для автоматической смены инструмента через паз на фланце и для ручной смены инструмента через отверстие в конической части хвостовика.
Крутящий момент передается посредством торцовой шпонки на конце хвостовика, а также - силой трения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 1101. Геометрические характеристики изделий (GPS). Установление геометрических допусков. Допуски на форму, ориентацию, расположение и биение (ISO 1101. Geometrical Product Specifications (GPS) - Geometrical tolerancing - Tolerances of form, orientation, location and run-out)
ИСО 2768-1. Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания допусков на отдельные размеры (ISO 2768-1. General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications)
ИСО 3040. Геометрические характеристики изделий (GPS). Задание размеров и установление допусков. Конусы (ISO 3040. Geometrical product specifications (GPS) - Dimensioning and tolerancing - Cones).
3. Размеры
3.1. Основные размеры
3.1.1. Размеры посадочного гнезда для полых конических хвостовиков с прилеганием по плоскости к торцу шпинделя станка типа T для стационарных инструментов приведены на рисунке 1, в таблице 1 и Приложении А.
Допуски формы, ориентации, расположения и биения - в соответствии с ИСО 1101. Размеры и допуски конусов - в соответствии с ИСО 3040. Неуказанные предельные отклонения - по классу допуска "m" в соответствии с ИСО 2768-1.
3.2. Посадочное гнездо для полого конического хвостовика типа T
Размеры посадочного гнезда для полого конического хвостовика типа T приведены на рисунке 1 и в таблице 1.
--------------------------------
<a> При съемном поводке крепежное отверстие может быть коническим по всей длине .
<b> Расположение режущей кромки для праворежущих инструментов с одной режущей кромкой.
<c> Поводок выполняется вместе с посадочным гнездом или отдельно.
<d> Невыпуклый.
<e> Внутренняя фаска не менее 0,5 x 45°.
1 - плоскость расположения вершины режущей кромки;
2 - поводок; 3 - отверстие для ручного зажима
Рисунок 1
Таблица 1
В миллиметрах
---------------T------T------T------T------T------T-------T-------T-------¬
¦ Номинальный ¦ 32 ¦ 40 ¦ 50 ¦ 63 ¦ 80 ¦ 100 ¦ 125 ¦ 160 ¦
¦размер конуса ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ хвостовика ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+------+------+------+------+------+-------+-------+-------+
¦ b ¦ 6,8 ¦ 7,8 ¦ 10,3 ¦ 12,3 ¦ 15,8 ¦ 19,78 ¦ 24,78 ¦ 29,78 ¦
¦ 1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +/- 0,05 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+-------T------+------+------+------+------+------+-------+-------+-------+
¦ b ¦Номин.¦ 6,92 ¦ 7,92 ¦10,41 ¦12,41 ¦15,91 ¦ 19,89 ¦ 24,89 ¦ 29,89 ¦
¦ 2 +------+------+------+------+------+------+-------+-------+-------+
¦ ¦Пред. ¦ -0,025 ¦ -0,03 ¦
¦ ¦откл. ¦ ¦ ¦
+-------+------+------T------T------T------+------T-------T-------T-------+
¦ d , ¦ 32 ¦ 40 ¦ 50 ¦ 63 ¦ 80 ¦ 100 ¦ 125 ¦ 160 ¦
¦ 1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ не более ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+------+------+------+------+------+-------+-------+-------+
¦ d ¦23,998¦29,998¦37,998¦47,998¦59,997¦74,997 ¦94,996 ¦119,995¦
¦ 2 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+------+------+------+------+------+-------+-------+-------+
¦ d <a> ¦ 17 ¦ 21 ¦ 26 ¦ 34 ¦ 42 ¦ 53 ¦ 67 ¦ 85 ¦
¦ 3 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+------+------+------+------+------+-------+-------+-------+
¦ d <b> ¦23,28 ¦29,06 ¦36,85 ¦46,53 ¦ 58,1 ¦ 72,6 ¦ 92,05 ¦ 116,1 ¦
¦ 4 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +0,1 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+------+------+------+------+------+-------+-------+-------+
¦ d ¦ 23,8 ¦ 29,6 ¦ 37,5 ¦ 47,2 ¦ 58,8 ¦ 73,4 ¦ 93 ¦ 118 ¦
¦ 5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +0,2 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+------+------+------+------+------+-------+-------+-------+
¦ d ¦ Диаметр отверстия выбирает изготовитель ¦
¦ 6 ¦ ¦
+--------------+------T------T------T------T------T-------T-------T-------+
¦ l <b> ¦ 16,5 ¦ 20,5 ¦ 25,5 ¦ 33 ¦ 41 ¦ 51 ¦ 64 ¦ 81 ¦
