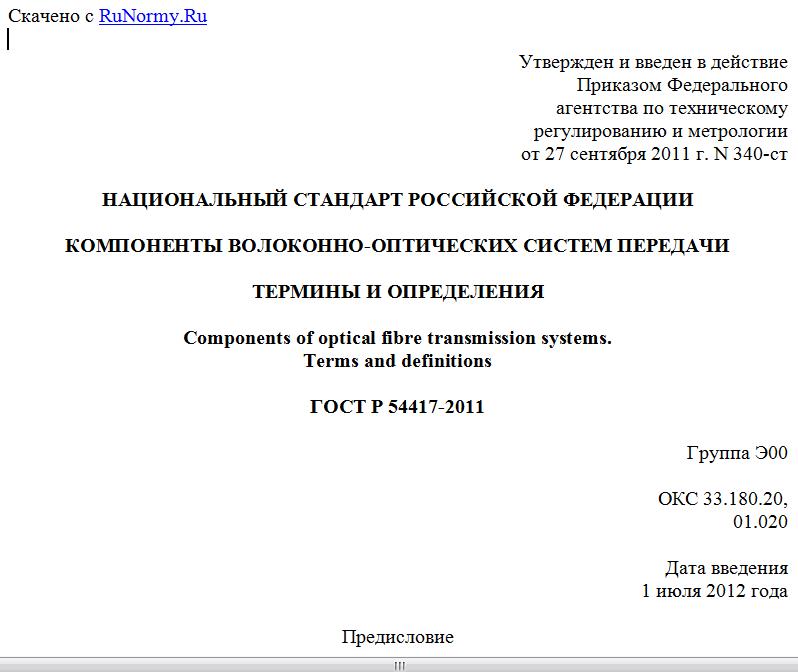

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 сентября 2011 г. N 340-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОМПОНЕНТЫ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ ПЕРЕДАЧИ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Components of optical fibre transmission systems.
Terms and definitions
ГОСТ Р 54417-2011
Группа Э00
ОКС 33.180.20,
01.020
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Центральный научно-исследовательский технологический институт "Техномаш - ВОС" (ЗАО "ЦНИТИ "Техномаш - ВОС").
2. Внесен Техническим комитетом по стандартизации ТК 303 "Изделия электронной техники, материалы и оборудование".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 сентября 2011 г. N 340-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области компонентов волоконно-оптических систем передачи.
Для каждого понятия установлен один стандартизованный термин.
Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк".
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.
Краткие формы, представленные аббревиатурой или словосочетанием на базе аббревиатуры, приведены после стандартизованного термина и отделены от него точкой с запятой.
Наличие квадратных скобок в терминологической статье означает, что в нее включены два (четыре) термина, имеющие общие терминоэлементы.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них признаков, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
Термины и определения общетехнических понятий, необходимые для понимания текста стандарта, приведены в Приложении А.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, - светлым, а синонимы - курсивом.
1. Область применения
Настоящий стандарт устанавливает термины и определения основных понятий в области компонентов волоконно-оптических систем передачи.
Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации в области волоконно-оптических систем передачи и (или) использующих результаты этих работ.
2. Термины и определения
Общие понятия
1. Компонент волоконно-оптической системы передачи; компонент ВОСП: изделие оптики, опто-электроники или оптико-механическое изделие, являющееся частью волоконно-оптической системы передачи, которое может быть выделено как самостоятельное изделие с точки зрения требований к испытаниям, приемке, поставке и эксплуатации, и предназначенное для выполнения одной или нескольких функций по передаче, распределению, ответвлению, объединению, коммутации, задержке, преобразованию, формированию, усилению, модуляции оптического сигнала.
2. Активный компонент ВОСП: компонент волоконно-оптической системы передачи, воздействующий на оптическое излучение при выполнении определенных функций.
3. Пассивный компонент ВОСП: компонент волоконно-оптической системы передачи, не воздействующий на оптическое излучение при выполнении определенных функций.
4. Оптический полюс (компонента ВОСП): место ввода оптического излучения в компонент волоконно-оптической системы передачи или его вывода.
5. Входной оптический полюс (компонента ВОСП): место ввода оптического излучения в компонент волоконно-оптической системы передачи.
6. Выходной оптический полюс (компонента ВОСП): место вывода оптического излучения из компонента волоконно-оптической системы передачи.
7. Конфигурация оптических полюсов компонента ВОСП: сочетание имеющегося числа входных оптических полюсов и выходных оптических полюсов компонента ВОСП.
8. Оптическое соединение: сочленение оптических полюсов компонентов ВОСП, обеспечивающее передачу оптического излучения между ними.
9. Оптическая цепь ВОСП: совокупность компонентов волоконно-оптической системы передачи, предназначенных для передачи оптического излучения между ними.
10. Оптическая коммутация: замыкание и размыкание оптической цепи ВОСП.
11. Рабочий диапазон длин волн (компонента ВОСП): спектральный диапазон длин волн оптического излучения, для которого нормированы параметры компонента волоконно-оптической системы передачи.
12. Нестабильность параметра компонента ВОСП: относительное изменение значения параметра компонента волоконно-оптической системы передачи в процессе воздействия внешних факторов.
13. Динамическая нестабильность параметра компонента ВОСП: относительное изменение значения параметра компонента волоконно-оптической системы передачи, вызванное механическими воздействиями.
14. Напряжение питания компонента ВОСП: электрическое напряжение, находящееся в пределах допускаемых отклонений от номинального напряжения, в которых обеспечивается работа компонента волоконно-оптической системы передачи с заданными параметрами.
Активные компоненты ВОСП
15. Передающий оптоэлектронный модуль; ПОМ: активный компонент ВОСП, предназначенный для преобразования электрического сигнала в оптический сигнал.
16. Аналоговый [цифровой] ПОМ: передающий оптоэлектронный модуль, предназначенный для преобразования аналогового [цифрового] электрического сигнала в оптический сигнал.
17. Приемный оптоэлектронный модуль; ПРОМ: активный компонент ВОСП, предназначенный для преобразования оптического сигнала в электрический сигнал.
18. Аналоговый [цифровой] ПРОМ: приемный оптоэлектронный модуль, предназначенный для преобразования аналогового [цифрового] оптического сигнала в электрический сигнал.
19. Приемопередающий оптоэлектронный модуль; ПРПОМ: активный компонент ВОСП, выполняющий функции приемного и передающего оптоэлектронных модулей.
20. Оптический усилитель ВОСП: активный компонент ВОСП, предназначенный для усиления оптического сигнала без преобразования его в электрический сигнал.
21. Волоконно-оптический усилитель: оптический усилитель ВОСП, использующий для усиления оптического сигнала оптическое волокно.
22. Полупроводниковый оптический усилитель: оптический усилитель ВОСП, использующий для усиления оптического излучения полупроводниковую активную среду.
23. Оптический модулятор: активный компонент ВОСП, предназначенный для модуляции оптического излучения по одному или нескольким оптическим параметрам.
24. Оптический волновой конвертер: активный компонент ВОСП, предназначенный для преобразования длины волны оптического сигнала.
25. Волоконно-оптический лазер: активный компонент ВОСП, предназначенный для формирования лазерного оптического излучения с использованием оптического волокна в качестве активного элемента.
26. Активная волоконно-оптическая линия задержки; активная ВОЛЗ: активный компонент ВОСП, предназначенный для задержки электрических сигналов на заданное время.
Примечание. В активной ВОЛЗ задержка электрических сигналов осуществляется путем преобразования электрических сигналов в оптические сигналы, задержки этих сигналов в волоконно-оптической линии задержки и преобразования их в электрические сигналы.
27. Аналоговая [цифровая] активная ВОЛЗ: активная волоконно-оптическая линия задержки, предназначенная для задержки аналогового [цифрового] электрического сигнала.
28. Однополосная активная ВОЛЗ: активная волоконно-оптическая линия задержки, предназначенная для задержки одного электрического сигнала.
29. Многополосная активная ВОЛЗ: активная волоконно-оптическая линия задержки, предназначенная для задержки более одного электрического сигнала.
30. Регулярная активная ВОЛЗ: многополосная активная ВОЛЗ, времена задержки электрических сигналов которой составляют ряд арифметической прогрессии.
Пассивные компоненты ВОСП
31. Оптический соединитель: пассивный компонент ВОСП, предназначенный для оптического соединения оптических полюсов компонентов ВОСП.
32. Неразъемный оптический соединитель: оптический соединитель, предназначенный для однократного оптического соединения.
Примечание. В неразъемном оптическом соединителе место соединения оптических волокон называют сростком оптических волокон. В зависимости от технологии соединения оптических волокон сростки оптических волокон бывают механическими, клеевыми или сварными. Сростки оптических волокон предохраняют от внешних климатических и механических воздействующих факторов комплектом деталей защиты сростков.
33. Разъемный оптический соединитель: оптический соединитель, предназначенный для многократного оптического соединения.
34. Комбинированный оптический соединитель: разъемный оптический соединитель, предназначенный для одновременного оптического и электрического
