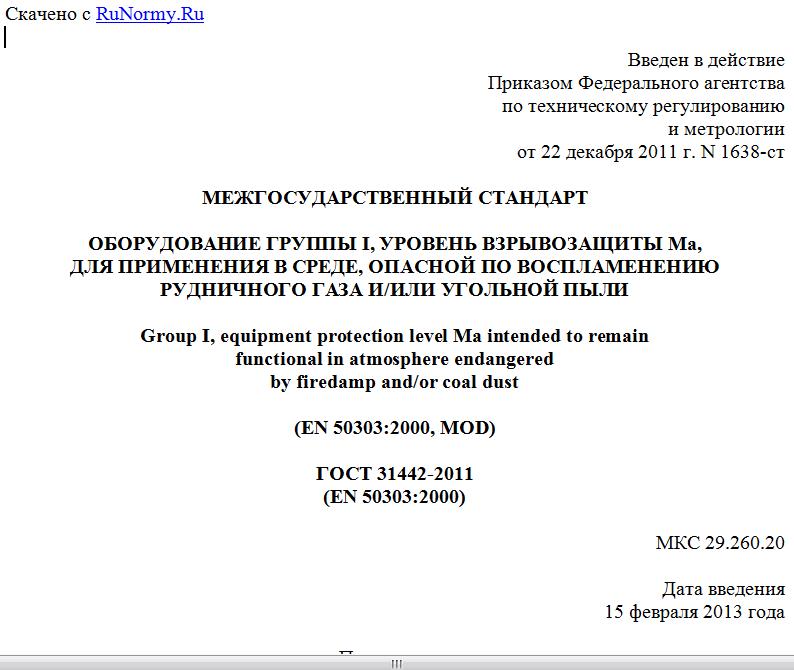

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 декабря 2011 г. N 1638-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ ГРУППЫ I, УРОВЕНЬ ВЗРЫВОЗАЩИТЫ Ma,
ДЛЯ ПРИМЕНЕНИЯ В СРЕДЕ, ОПАСНОЙ ПО ВОСПЛАМЕНЕНИЮ
РУДНИЧНОГО ГАЗА И/ИЛИ УГОЛЬНОЙ ПЫЛИ
Group I, equipment protection level Ma intended to remain
functional in atmosphere endangered
by firedamp and/or coal dust
(EN 50303:2000, MOD)
ГОСТ 31442-2011
(EN 50303:2000)
МКС 29.260.20
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1638-ст межгосударственный стандарт ГОСТ 31442-2011 (EN 50303:2000) введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5 Настоящий стандарт модифицирован по отношению к европейскому региональному стандарту EN 50303:2000 Group I, Category M1 equipment intended to remain functional in atmospheres endangered by firedamp and/or coal dust (Оборудование группы I, категории M1 для применения в среде, опасной по воспламенению рудничного газа и (или) угольной пыли) путем внесения технических отклонений, выделенных в тексте стандарта курсивом.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р ЕН 50303-2009
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
В настоящее время отсутствует национальный стандарт, регламентирующий требования взрывозащиты к оборудованию группы I, уровень взрывозащиты Ma, предназначенному для применения в среде, опасной по воспламенению рудничного газа и/или угольной пыли в подземных выработках или наземных сооружениях угольных шахт.
Руководящими принципами Европейской Комиссии по безопасности и охране здоровья в горной и других отраслях промышленности, принятыми в Люксембурге в течение 1986 г., было рекомендовано, что виды оборудования, разрешенные к применению в среде, опасной по воспламенению рудничного газа и/или угольной пыли, должны быть ограничены теми, которые необходимы для защиты работающих, и могут быть безопасны с более чем одним повреждением.
Настоящий стандарт основан на конструкционных требованиях для оборудования такого типа, и, хотя в нем дается ссылка на стандарт для иного уровня взрывозащиты (Mb), он является самостоятельным документом, относящимся к электрическому и неэлектрическому оборудованию, предназначенному для эксплуатации в среде, опасной по воспламенению рудничного газа и/или угольной пыли.
В настоящем стандарте применена международная система классификации уровней взрывозащиты, в связи с этим изменены название стандарта и названия разделов 5 - 8, а также пунктов 3.6, 3.7, 5.2, 9.1, 9.2. Примеры маркировки в пунктах 5.2, 6.5, 7.2.2 представлены в соответствии с международной классификацией.
В текст настоящего стандарта внесены положения (фразы), отражающие потребности экономики стран СНГ, выделенные курсивом, а именно:
- в пунктах 3.6 и 3.7 приведены термины и определения уровней взрывозащиты согласно международной классификации;
- в пункте 9.3.4 добавлено перечисление h), в котором уточняются и конкретизируются испытания пеллисторов.
1. Область применения
1.1 Настоящий стандарт устанавливает требования к конструкции, испытаниям и маркировке оборудования группы I, уровень взрывозащиты Ma, предназначенного для применения в подземных выработках и наземных сооружениях шахт, опасных по воспламенению рудничного газа и/или угольной пыли при нормальных атмосферных условиях (давление от 0,8 до 1,1 бара; температура от минус 20 °C до плюс 60 °C).
1.2 Настоящий стандарт применим ко всему электрическому и неэлектрическому оборудованию, способному инициировать взрыв через его собственные потенциальные источники воспламенения.
1.3 Настоящий стандарт также применим к кабелям, в том числе и оптоволоконным, в случае, если они используются для подвода питающего напряжения и являются частью оборудования, предназначенного для эксплуатации в среде, опасной по воспламенению рудничного газа и/или угольной пыли.
1.4 Настоящий стандарт не применяется к шахтным головным светильникам уровня взрывозащиты Ma.
Примечание 1 - Так как энергия, необходимая для воспламенения пылевоздушного облака, в 600 раз превышает энергию, необходимую для воспламенения газовоздушной смеси, настоящий стандарт предполагает, что электрические цепи, имеющие вид взрывозащиты "искробезопасная цепь "i" уровня "ia" и обеспечивающие безопасность во взрывоопасной газовоздушной среде, не способны к непосредственному воспламенению взрывоопасного облака угольной пыли.
Примечание 2 - При проектировании оборудования для эксплуатации в атмосферных условиях, отличающихся от указанных в 1.1, настоящий стандарт можно использовать как справочный. В таких случаях рекомендуется проводить дополнительные испытания для подтверждения изготовителем того, что оборудование соответствует этим условиям применения.
Примечание 3 - Если взрывоопасная среда возникает в подземных выработках и наземных сооружениях шахт, риск воспламенения обязательно должен быть минимизирован. Для этого государственные органы могут запретить дальнейшее использование определенного оборудования уровня взрывозащиты Ma в среде, опасной по воспламенению рудничного газа и/или угольной пыли, в случае, если это необходимо для защиты технического персонала <*>.
--------------------------------
<*> Это следует из 5.1 [1].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 14254-96 (МЭК 525-89) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 30852.10-2002 <*> Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь "i"
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006) "Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь "i".
ГОСТ 31441.1-2011 (EN 13463-1:2001) Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования
ГОСТ 31441.5-2011 (EN 13463-5:2003) Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 5. Защита конструкционной безопасностью "c"
ГОСТ 31610.0-2012/IEC 60079-0:2004 Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования
ГОСТ 31610.5-2012/IEC 60079-5:2007 Электрооборудование для взрывоопасных газовых сред. Часть 5. Кварцевое заполнение оболочки "q"
ГОСТ 31610.7-2012/IEC 60079-7:2006 Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида "e"
ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты "взрывонепроницаемые оболочки "d"
ГОСТ IEC 60079-2-2011 Взрывоопасные среды. Часть 2. Оборудование с защитой вида "заполнение или продувка оболочки под избыточным давлением "p"
ГОСТ IEC 60079-18-2011 Взрывоопасные среды. Часть 18. Оборудование с взрывозащитой вида "герметизация компаундом "m"
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 взрывозащита (explosion protection): Любой тип защиты, перечисленный в разделе 2, который может быть применен к оборудованию в целях предотвращения возникновения источника воспламенения во взрывоопасной среде.
3.2 оборудование (equipment): Машины, аппараты, стационарные или передвижные устройства, составляющие систем управления и аппаратура, устройства обнаружения и предупреждения, которые совместно или как отдельные единицы предназначены для генерирования, передачи, хранения, измерения, контроля и преобразования энергии и/или переработки материала и которые способны инициировать взрыв через свой собственный источник воспламенения.
Примечание - В настоящем стандарте термин "оборудование" включает в себя системы, предназначенные для поставок потребителю в качестве законченного объекта. Он также включает внешние электрические кабели и/или трубопроводы, образующие части таких систем. Искробезопасность электрических аппаратов и
