"ГОСТ Р 54559-2011. Национальный стандарт Российской Федерации. Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

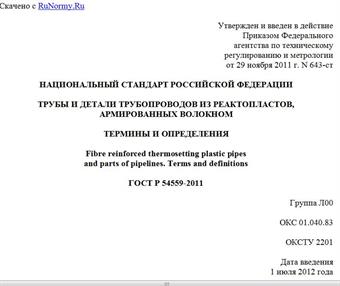

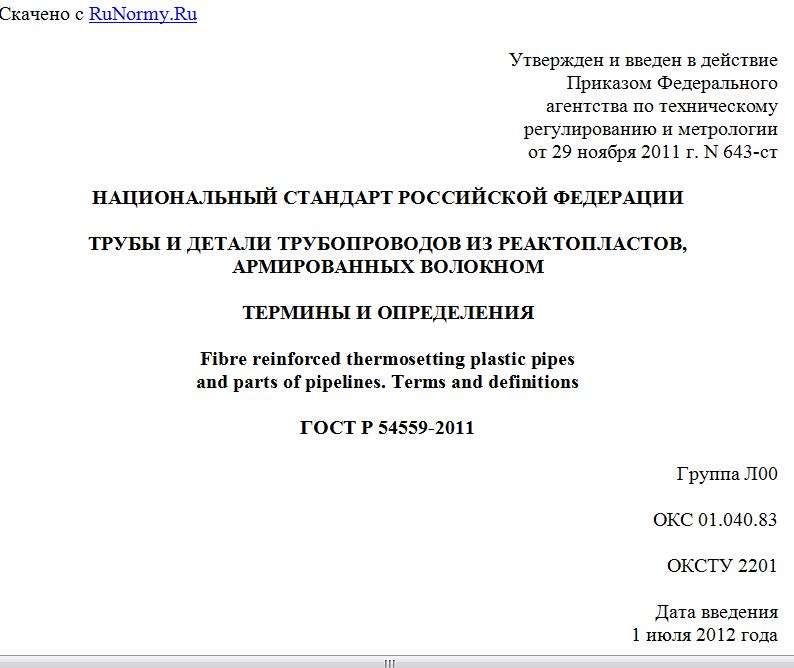

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2011 г. N 643-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ И ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ РЕАКТОПЛАСТОВ,
АРМИРОВАННЫХ ВОЛОКНОМ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Fibre reinforced thermosetting plastic pipes
and parts of pipelines. Terms and definitions

ГОСТ Р 54559-2011

Группа Л00

ОКС 01.040.83

ОКСТУ 2201

Дата введения
1 июля 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Объединением юридических лиц "Союз производителей композитов".
2. Внесен Техническим комитетом по стандартизации ТК 063 "Стеклопластики, стекловолокно и изделия из них".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2011 г. N 643-ст.
4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области производства и применения труб, деталей трубопроводов и трубопроводных систем из реактопластов, армированных волокном.
Для каждого понятия установлен один стандартизованный термин.
Помета, указывающая на область применения многозначного термина, приведена в круглых скобках светлым шрифтом после стандартизованного термина. Помета не является частью термина.
Некоторые термины сопровождены краткими формами, представленными словосочетанием и/или аббревиатурой, которые следует применять в случаях, исключающих возможность их различного толкования. Они приведены после стандартизованного термина и отделены от него точкой с запятой.
Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк.".
Для сохранения целостности терминосистемы в стандарте приведены терминологические статьи из других стандартов, действующих на том же уровне стандартизации, которые заключены в рамки из тонких линий.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
Для терминов, обозначающих основные параметры и технические характеристики, приведены принятые условные обозначения этих параметров и характеристик.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на немецком (de), английском (en) и французском (fr) языках.
После основной части настоящего стандарта приведен алфавитный указатель терминов на русском языке, алфавитные указатели иноязычных эквивалентов терминов на английском, немецком и французском языках, а также алфавитный указатель условных обозначений.
Термины и определения понятий в области производства и применения реактопластов, армированных волокном, необходимые для понимания текста основной части настоящего стандарта, приведены в Приложении А.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные словосочетанием и/или аббревиатурой, - светлым, а нерекомендуемые к применению термины-синонимы - курсивом.

1. Область применения

Настоящий стандарт устанавливает термины и определения понятий в области производства и применения труб, деталей трубопроводов и трубопроводных систем из реактопластов, армированных волокном, предназначенных для строительства систем водоснабжения, дренажа и канализации, транспортирования жидких углеводородов, пара, газообразных и агрессивных сред, а также систем специального назначения.
Термины, устанавливаемые настоящим стандартом, рекомендуются для применения во всех видах документации и литературы в области производства и применения труб, деталей трубопроводов и трубопроводных систем из реактопластов, армированных волокном, входящих в сферу работ по стандартизации и/или использующих результаты этих работ.

2. Термины и определения

Общие термины
1. трубопроводная система (из реактопластов, армированных волокном): Система, представляющая собой совокупность отдельных деталей, изготовленных из реактопластов, армированных волокном, и соединенных в единый комплекс, предназначенный для транспортирования рабочих сред от источника к потребителям. de Rohrleitung
en piping
fr tuyauterie
Примечания 1 К отдельным деталям относятся трубы, фитинги и трубопроводная арматура. 2 Общая классификация трубопроводных систем из реактопластов, армированных волокном, приведена в Приложении В.
2. надземная трубопроводная система (из реактопластов, армированных волокном): Трубопроводная система, прокладываемая на отдельных опорах или эстакадах на расстоянии не менее 25 см от грунта и испытывающая внешние нагрузки, передаваемые от опор и эстакад, а также нагрузки, возникающие в результате воздействия климатических факторов. de oberirdische Rohrleitung
en above ground piping
fr tuyauterie audessus du sol
3. наземная трубопроводная система (из реактопластов, армированных волокном): Трубопроводная система, прокладываемая непосредственно по поверхности грунта или насыпному слою, состоящему из грунта толщиной не более 20 см, отделенная от поверхности грунта слоями геосинтетических и/или теплоизоляционных материалов и испытывающая внешние нагрузки, возникающие в результате воздействия климатических факторов. de nicht erdverlegte Rohrleitung
en non-buried piping
fr tuyauterie non
4. подземная трубопроводная система (из реактопластов, армированных волокном): Трубопроводная система, прокладываемая траншейным способом с последующей засыпкой грунтом и испытывающая внешние нагрузки, возникающие из-за давления грунта, включая нагрузку от транспортных средств. de erdverlegte Rohrleitung
en buried piping
fr tuyauterie
5. подводная трубопроводная система (из реактопластов, армированных волокном): Трубопроводная система, прокладываемая ниже поверхности воды при пересечении водных объектов и испытывающая внешние нагрузки, возникающие из-за гидростатического давления, гидравлического сопротивления, гидродинамической подъемной силы и воздействия волн и течения. de wasserverlegte Rohrleitung
en offshore piping
fr tuyauterie
6. безнапорная трубопроводная система (из реактопластов, армированных волокном): Трубопроводная система, предназначенная для транспортирования рабочих сред без давления, под действием силы тяжести. de drucklose Rohrleitung
en non-pressure piping
fr tuyauterie sans pression
7. напорная трубопроводная система (из реактопластов, армированных волокном): Трубопроводная система, предназначенная для транспортирования рабочих сред под давлением более атмосферного. de Druckrohrleitung
en pressure piping
fr tuyauterie  la pression
Примечание - Внутреннее давление в трубопроводной системе составляет более 0,1 МПа.
8. вакуумная трубопроводная система (из реактопластов, армированных волокном): Трубопроводная система, предназначенная для транспортирования рабочих сред под давлением не более атмосферного. de Vacuumrohrleitung
en vacuum piping
fr tuyauterie sous vide
Примечание - Внутреннее давление в трубопроводной системе составляет не более 0,1 МПа.
9. полимерная композитная трубопроводная система; @ПКТС@: Трубопроводная система, детали которой изготовляются из армированной волокном пластической массы, которая формируется в результате отверждения термореактивной смолы. de Kunststoff-Rohrleitung
en fibre reinforced thermosetting plastic piping
Примечания 1 Все детали полимерной композитной трубопроводной системы или их часть могут быть армированы разными видами волокон в различных объемных соотношениях. 2 Отдельные детали полимерной композитной трубопроводной системы или их составные части могут быть изготовлены из других материалов. fr tuyauterie en matiere plastique    la fibre
10. стеклокомпозитная трубопроводная система; @СКТС@: Полимерная композитная трубопроводная система, детали которой изготовлены из реактопластов, армированных стекловолокном. de duroplastischer Kunststoff-Rohrleitung
Примечания 1 Все детали стеклокомпозитной трубопроводной системы или их часть могут быть дополнительно армированы другими видами волокон, при этом основным армирующим материалом является стекловолокно. 2 Отдельные детали стеклокомпозитной трубопроводной системы или их составные части могут быть изготовлены из других материалов. en glass-fibre-reinforced thermosetting plastic piping
fr tuyauterie en matiere plastique thermodurcissable   la fibre de verre
11. базальтокомпозитная трубопроводная система; @БКТС@: Полимерная композитная трубопроводная система, детали которой изготовлены из реактопластов, армированных базальтоволокном. de duroplastischer Kunststoff-Rohrleitung
Примечания 1 Все детали базальтокомпозитной трубопроводной системы или их часть могут быть дополнительно армированы другими видами волокон, при этом основным армирующим материалом является базальтоволокно. 2 Отдельные детали базальтокомпозитной трубопроводной системы или их составные части могут быть изготовлены из других материалов. en basalt-fibre-reinforced thermosetting plastic piping
fr tuyauterie en matiere plastique thermodurcissable   la fibre de basalte
12. углекомпозитная трубопроводная система; @УКТС@: Полимерная композитная трубопроводная система, детали которой изготовлены из реактопластов, армированных углеволокном. de duroplastischer Kunststoff-Rohrleitung
Примечания 1 Все детали углекомпозитной трубопроводной системы или их часть могут быть дополнительно армированы другими видами волокон, при этом основным армирующим материалом является углеволокно.
