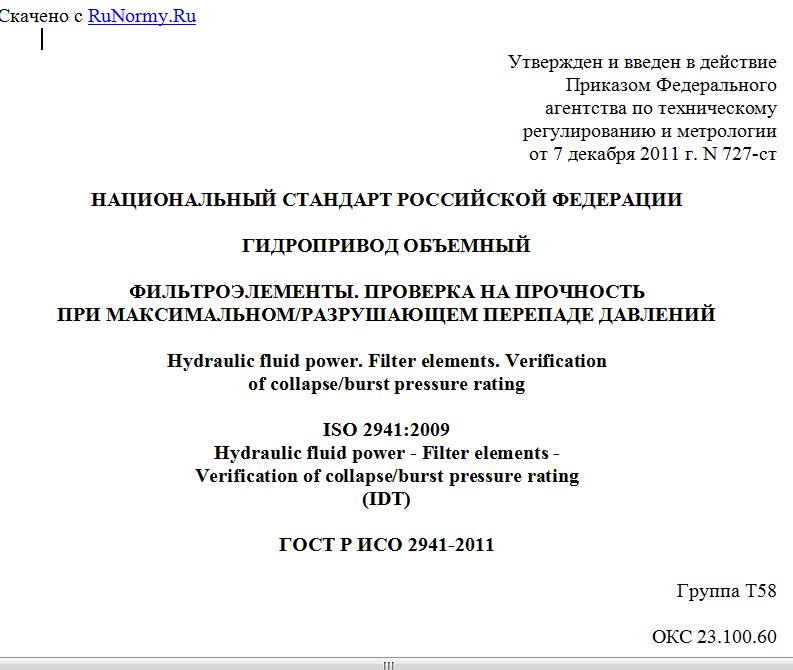

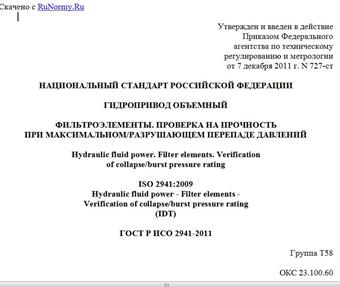

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 декабря 2011 г. N 727-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГИДРОПРИВОД ОБЪЕМНЫЙ
ФИЛЬТРОЭЛЕМЕНТЫ. ПРОВЕРКА НА ПРОЧНОСТЬ
ПРИ МАКСИМАЛЬНОМ/РАЗРУШАЮЩЕМ ПЕРЕПАДЕ ДАВЛЕНИЙ
Hydraulic fluid power. Filter elements. Verification
of collapse/burst pressure rating
ISO 2941:2009
Hydraulic fluid power - Filter elements -
Verification of collapse/burst pressure rating
(IDT)
ГОСТ Р ИСО 2941-2011
Группа Т58
ОКС 23.100.60
ОКП 02 5000
41 4000
Дата введения
1 декабря 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 184 "Обеспечение промышленной чистоты".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 7 декабря 2011 г. N 727-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 2941:2009 "Гидропривод объемный. Фильтроэлементы. Проверка на прочность при максимальном/разрушающем перепаде давлений" (ISO 2941:2009 "Hydraulic fluid power - Filter elements - Verification of collapse/burst pressure rating").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
В гидросистемах объемных гидроприводов передача и управление энергией осуществляется с помощью жидкости под давлением внутри закрытой системы.
Уровень чистоты жидкости обеспечивают фильтры, удаляющие твердые частицы. В фильтроэлементе, представляющем собой конструкцию из пористого материала, осуществляется непосредственно фильтрование.
Возможность фильтроэлемента поддерживать заданный уровень чистоты жидкости зависит от его характеристик и способности выдерживать нестабильность условий (например, пуск из холодного состояния и периодическое понижение давления). Прочность фильтра при максимальном/разрушающем перепаде давлений является мерой его способности выдерживать подобные воздействия.
1. Область применения
Настоящий стандарт устанавливает метод проверки на прочность фильтроэлементов, используемых в объемных гидроприводах при максимальном/разрушающем перепаде давлений, т.е. способность выдерживать установленный перепад давлений при нормальном (т.е. в заданном направлении) потоке рабочей жидкости, содержащей твердый загрязнитель, пока не будет достигнут максимальный возможный перепад давлений без повреждения фильтроэлемента или не произойдет его разрушение.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 1219-1 Гидроприводы объемные, пневмоприводы и их компоненты. Графические обозначения и принципиальные схемы. Часть 1. Графические обозначения для общепринятого использования и применительно к обработке данных (ISO 1219-1 Fluid power systems and components - Graphic symbols and circuit diagrams - Part 1: Graphic symbols for conventional use and data-processing applications)
ИСО 2942 Гидроприводы объемные. Фильтроэлементы. Испытание на герметичность и определение точки появления первых пузырьков (ISO 2942 Hydraulic fluid power - Filter elements - Verification of fabrication integrity and determination of the first bubble point)
ИСО 2943:1998 Гидроприводы объемные. Фильтроэлементы. Проверка совместимости материала фильтроэлемента с жидкостями (ISO 2943:1998 Hydraulic fluid power - Filter elements - Verification of material compatibility with fluids)
ИСО 5598 Гидроприводы объемные, пневмоприводы и их компоненты. Словарь (ISO 5598 Fluid power systems and components - Vocabulary)
ИСО 12103-1 Транспорт дорожный. Испытательная пыль для оценки фильтра. Часть 1. Испытательная пыль пустынь Аризоны (ISO 12103-1 Road vehicles - Test dust for filter evaluation - Part 1: Arizona test dust).
3. Термины и определения
В настоящем стандарте применены термины по ИСО 5598.
4. Графические обозначения
Графические обозначения в настоящем стандарте - по ИСО 1219-1.
5. Испытательный стенд и оборудование
5.1. Испытательный стенд
На рисунке 1 приведена принципиальная схема стенда для проверки фильтроэлемента на прочность при максимальном/разрушающем перепаде давлений (см. раздел 6).
1 - введение загрязнителя; 2 - насос; 3 - другой вариант
места введения загрязнителя; 4 - предохранительный клапан;
5 - дифференциальный манометр; 6 - испытываемый
фильтроэлемент; 7 - расходомер; 8 - теплообменник;
9 - термометр
Рисунок 1. Принципиальная схема стенда для проверки
фильтроэлемента на прочность при максимальном/разрушающем
перепаде давлений
5.2. Оборудование
Используют следующее оборудование:
5.2.1. Технологический корпус фильтра для испытания фильтроэлемента (рекомендованный изготовителем фильтра), изготовленный таким образом, что жидкость не может проходить через него, минуя фильтроэлемент.
5.2.2. Насос или гидромотор, обеспечивающий поток рабочей жидкости в испытательном стенде при давлении, превышающем установленный перепад давлений на фильтроэлементе.
Система подачи насоса или гидромотора должна обеспечивать постоянный равномерный расход жидкости с допустимым отклонением +/- 5% на протяжении всего испытания. Чрезмерные пульсации расхода жидкости могут привести к ошибочным результатам.
5.2.3. Гидробак вместимостью, достаточной для заполнения рабочей жидкостью испытательного стенда, сконструированный таким образом, чтобы твердый загрязнитель оставался в виде суспензии; гидробаки не должны иметь ловушек загрязнителя и застойных зон.
Цилиндрический гидробак с коническим дном соответствует этому требованию. Для предотвращения попадания воздуха жидкость в гидробак подают ниже ее уровня.
5.2.4. Соединения и краны, необходимые для регулировки потока жидкости, проходящей через фильтр.
Наличие предохранительного клапана необязательно.
5.2.5. Датчик дифференциального давления для регистрации предполагаемого перепада давлений.
5.2.6. Электронный самописец с быстротой отклика от 40 до 100 Гц или эквивалентное записывающее устройство (требования к электронному самописцу - см. Приложение A).
Примечание. По желанию в систему может быть установлен интерактивный автоматический счетчик частиц или индикатор уровня загрязненности ниже по потоку от испытываемого фильтра.
5.3. Жидкость
Используют жидкость, совместимую с материалом фильтроэлемента, по ИСО 2943.
5.4. Загрязнитель
В качестве загрязнителя используют пыль класса ИСО 12103-1 А2 (тонкодисперсная тестовая пыль ИСО) или А3 (среднедисперсная тестовая пыль ИСО), или другой инертный твердый загрязнитель. Загрязнитель не должен увеличивать прочность фильтроэлемента при испытаниях.
5.5. Погрешность приборов и условия испытания
Погрешность показаний приборов и условий испытания должна находиться в пределах, указанных в таблице 1.
