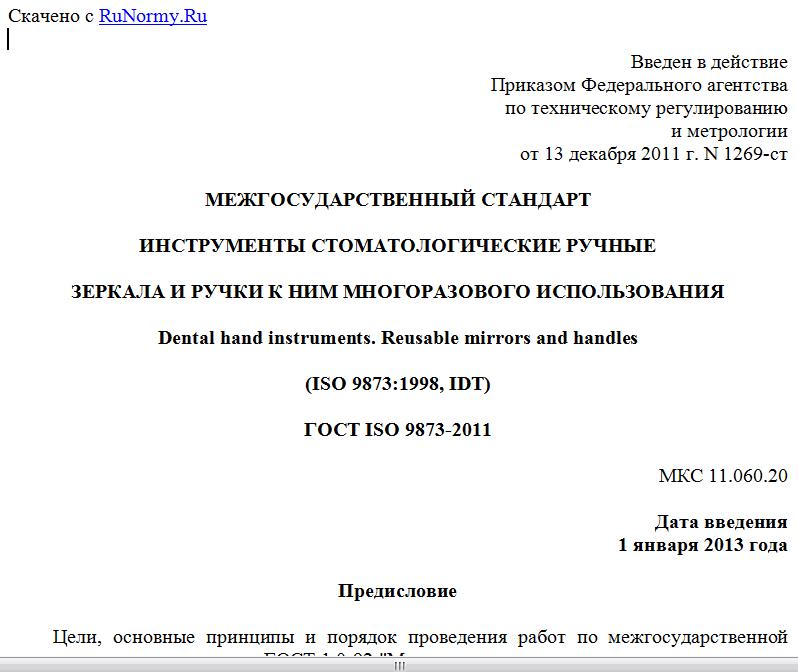

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1269-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИНСТРУМЕНТЫ СТОМАТОЛОГИЧЕСКИЕ РУЧНЫЕ
ЗЕРКАЛА И РУЧКИ К НИМ МНОГОРАЗОВОГО ИСПОЛЬЗОВАНИЯ
Dental hand instruments. Reusable mirrors and handles
(ISO 9873:1998, IDT)
ГОСТ ISO 9873-2011
МКС 11.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1269-ст межгосударственный стандарт ГОСТ ISO 9873-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту ISO 9873:1998 Dental hand instruments - Reusable mirrors and handles (Инструменты стоматологические ручные. Зеркала и ручки к ним многоразового использования).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р ИСО 9873-2006
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт является прямым применением международного стандарта ISO 9873:1998 "Инструменты стоматологические ручные. Зеркала и ручки к ним многоразового использования", подготовленного Техническим комитетом ISO/ТК 106 "Зубоврачебное дело", Подкомитетом 4 "Стоматологические инструменты".
Настоящий стандарт определяет типовые требования для стоматологических смотровых и расширительных инструментов, обычно используемых в мире. Однако существуют и используются другие типы зеркал, которые имеют другую конструкцию и/или изготовлены из других материалов. Среди них - зеркала с пластиковыми корпусами и стержнями, зеркала с отражающими поверхностями из полированного металла (в отличие от покрытой стеклянной поверхности), зеркала с конусными соединительными элементами, зеркала одноразового использования. Стандартизация этих типов может представлять предмет будущей работы.
1 Область применения
Настоящий стандарт устанавливает требования и методы испытаний для зеркал многократного использования с нанесенным на стекло отражающим слоем и металлическим корпусом и для металлических ручек, применяемых в стоматологии для осмотра ротовой полости.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты.
ISO 68-1:1998 ISO general purpose screw threads - Basic profile - Part 1: Metric screw threads (Резьбы по ИСО винтовые общего назначения. Основной профиль. Часть 1. Метрические винтовые резьбы)
ISO 724:1993 ISO general-purpose metric screw threads - Basic dimensions (Резьбы по ИСО метрические общего назначения. Основные размеры)
ISO 965-1:1998 ISO general purpose metric screw threads - Tolerances - Part 1: Principles and basic data (Резьбы ИСО метрические общего назначения. Допуски. Часть 1. Принципы и основные данные)
ISO 1942-3:1989 Dental vocabulary - Part 3: Dental instruments (Стоматология. Словарь. Часть 3. Стоматологические инструменты)
ISO 3696:1987 Water for analytical laboratory use - Specification and test methods (Вода для лабораторного анализа. Технические требования и методы испытаний)
ISO 7153-1:1991 Surgical instruments - Metallic materials - Part 1: Stainless steel (Инструменты хирургические. Металлические материалы. Часть 1. Нержавеющая сталь)
ISO 13402:1995 Surgical and dental hand instruments - Determination of resistance against autoclaving, corrosion and thermal exposure (Инструменты хирургические и стоматологические ручные. Определение стойкости к стерилизации в автоклаве, коррозии и воздействию тепла)
3 Термины и определения
В настоящем стандарте применены термины по ISO 1942-3, а также следующие термины с соответствующими определениями:
3.1 зеркало (mirror): Инструмент, состоящий из головки зеркала и ручки и предназначенный для осмотра ротовой полости или общего осмотра.
3.2 головка зеркала (mirror head): Узел, включающий стеклянную отражающую поверхность, корпус, упаковку (если имеется) и стержень.
3.3 стержень (stem): Часть головки зеркала, соединяющая стекло и корпус с ручкой.
3.4 отражающая поверхность (reflecting surface): Слой, нанесенный на стекло зеркала, для отражения света.
3.5 задняя отражающая поверхность (reflecting back surface): Отражающий слой, нанесенный на заднюю поверхность стекла зеркала так, чтобы изображение было видно через стекло.
3.6 передняя отражающая поверхность (reflecting front surface): Отражающий слой, нанесенный на переднюю поверхность стекла зеркала так, чтобы изображение было видно без прохождения стеклянного слоя.
3.7 плоское зеркало (plane mirror): Стоматологическое зеркало, отражающая поверхность которого плоская.
3.8 увеличивающее зеркало (magnifying mirror): Стоматологическое зеркало, отражающая поверхность которого вогнутая, для увеличения изображения наблюдаемого объекта.
3.9 видимая поверхность (viewing surface): Поверхность стекла зеркала, исключая фаски, не закрытая металлическим корпусом (см. рисунок 1, диаметр d2).
3.10 искажение (distortion): Деформация изображения из-за оптического дефекта (дефектов).
4 Общие требования
4.1 Размеры
4.1.1 Общая длина
Максимальная общая длина головки зеркала с ручкой должна быть 178 мм. Если зеркало может быть отделено от ручки для стерилизации, максимальная длина 178 мм применима к каждой из отдельных частей.
4.1.2 Размеры соединений между стержнем и ручкой
Размер соединительной резьбы между стержнем и ручкой должен быть M2,5 в соответствии с ISO 724. Допуск для стержня должен быть 6e, для ручки - 6H, в соответствии с ISO 965-1. Длина резьбы должна соответствовать указанной на рисунке 1.
4.1.3 Размеры корпуса и видимой поверхности зеркала
Стоматологические зеркала должны иметь размеры, указанные на рисунке 1 и в таблице 1.
Размеры в миллиметрах
--------------------------------
<1> См. ISO 724.
<2> Следует установить, см. 6.3.
<3> В собранном виде.
Рисунок 1 - Стоматологическое зеркало
Таблица 1
Головка зеркала и видимая поверхность
Размеры в миллиметрах
Предпочтительные размеры и обозначения
Номинальный диаметр d1 d2 Обозначения размеров, используемые в настоящее время
16 d1 минус не более 2,5 мм 1
18 2
