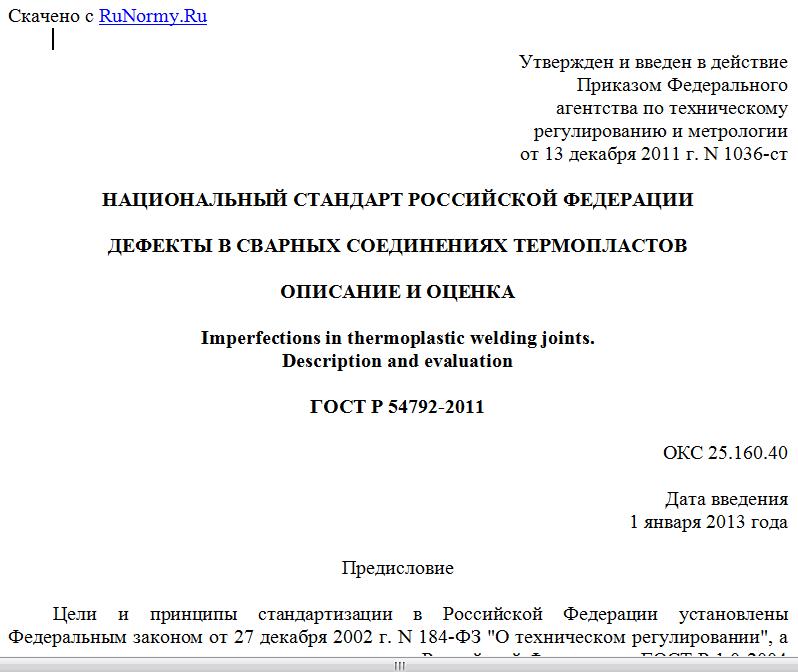

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1036-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДЕФЕКТЫ В СВАРНЫХ СОЕДИНЕНИЯХ ТЕРМОПЛАСТОВ
ОПИСАНИЕ И ОЦЕНКА
Imperfections in thermoplastic welding joints.
Description and evaluation
ГОСТ Р 54792-2011
ОКС 25.160.40
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГУ "НУЦСК" при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС), ЗАО "Полимергаз", ООО "ТЭП" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1036-ст.
4. Настоящий стандарт является модифицированным по отношению к стандарту Немецкого союза по сварке и смежным технологиям ДВС 2202-1:1989 "Дефекты в соединениях термопластов: характеристики, описания, оценка" (DVS 2202-1:1989 "Imperfections in thermoplastic welding joints: features, descriptions, evaluation") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования ДВС 2202-1:1989 для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт разработан в рамках создания современной отечественной нормативной базы в области сварки термопластов, гармонизированной с международными региональными стандартами и стандартами технически передовых стран. Его введение будет способствовать повышению конкурентоспособности отечественной продукции.
Основными отличиями (техническими отклонениями) настоящего стандарта от стандарта Немецкого союза по сварке и смежным технологиям ДВС 2202-1:1989 являются следующие:
- установление единых наиболее высоких требований к сварным соединениям вместо их классификации по трем группам в зависимости от уровня предъявляемых требований, поскольку при этом возможно неоправданное снижение качества соединений из-за отсутствия четких критериев их классификации;
- ограничение области применения стандарта для свариваемых заготовок с толщиной стенки до 15 мм и труб с номинальным диаметром до 160 мм.
1. Область применения
Настоящий стандарт описывает дефекты в сварных соединениях термопластов и классифицирует в зависимости от их характеристик. Стандарт распространяется на сварные соединения заготовок с толщиной стенки не более 15 мм и труб с номинальным диаметром не более 160 мм.
Описание дефектов основано на терминологии немецкого национального стандарта ДИН 32502 [1].
Классификация позволяет определять, находятся дефекты в допустимых пределах или их наличие недопустимо с точки зрения обеспечения качества сварного соединения.
1.1. Сварочные процессы
В настоящем стандарте описаны дефекты для следующих сварочных процессов:
Сокращенное обозначение Таблица
Сварка нагретым инструментом НИ 1 и 2
Сварка с закладными нагревателями ЗН 3
Сварка нагретым газом НГ 4
Экструзионная сварка Э 5
1.2. Материалы
Настоящий стандарт применяется к следующим термопластам, из которых изготовлены свариваемые трубы, узлы трубопроводов и листы:
Наименование материала Сокращенное обозначение
Полиэтилен высокой плотности PE-HD (ПЭВП)
Полипропилен гомополимер PP-H (ПП-Г или ПП, тип 1)
Полипропилен блоксополимер PP-B (ПП-Б или ПП, тип 2)
Полипропилен рандомсополимер PP-R (ПП-Р или ПП, тип 3)
Хлорированный поливинилхлорид PVC-C (ХПВХ)
Ударопрочный поливинилхлорид PVC-HI (УПВХ)
Непластифицированный поливинилхлорид PVC-U (НПВХ)
Поливинилиденфторид PVDF (ПВДФ)
2. Требования к сварным соединениям
Качество сварных соединений оценивают по внешним и внутренним дефектам сварного шва.
В ряде случаев проводят доработку сварных соединений для:
- удаления повреждений, например надрезов, которые могут привести к разрушениям при воздействии динамических нагрузок;
- улучшения качества поверхностей сварных соединений (например, при футеровке и облицовке);
- уменьшения гидравлического сопротивления срезанием внутреннего грата.
Следует проверять и оценивать сварное соединение как до, так и после доработки.
Требования к сварным соединениям и их доработке при необходимости должны содержаться в документации, обязательной для производителя работ (например, рабочие чертежи, инструкция по сварке). Документация должна иметь ссылку на настоящий стандарт.
3. Испытания и оценка
3.1. Испытания
Для проверки соответствия сварных соединений настоящему стандарту проводят визуальный контроль и измерения, а при необходимости (где возможно) - неразрушающие или разрушающие испытания.
Испытания должны проводиться на сварных соединениях узла.
Характеристики сварного соединения проверяют при необходимости на контрольных образцах, сваренных в сравнимых условиях.
Содержание, объем и время испытаний необходимо согласовать между заказчиком и производителем сварочных работ. Результаты испытаний должны документироваться.
3.2. Оценка
Оценку качества сварного соединения проводят с помощью таблиц 1 - 5.
Таблица 1
Дефекты соединений, полученных методом
сварки нагретым инструментом встык
Наименование дефектов Описание Оценка
Наружные дефекты
1. Трещины Расположенные вдоль или поперек шва; могут находиться в: - шве; - основном материале; - нагреваемой зоне Не допускаются
2. Впадина между валиками грата или надрез (линия сплавления наружных поверхностей валиков) Непрерывные или локальные продольные надрезы в плоскости сварки с вершинами в основном материале, вызванные, например: - недостаточным усилием сжатия; - коротким временем нагрева или охлаждения То же
3. Впадины Канавки на поверхности основного материала (продольные или поперечные относительно шва), вызванные, например: - действием зажимного устройства; - неправильным транспортированием; - дефектами при подготовке кромки Допускаются локальные впадины с неострыми вершинами глубиной , но не более 0,5 мм
4. Несовпадение кромок заготовок Смещение относительно друг друга или несовпадение свариваемых заготовок по толщине Допускается, если e <= 0,1s, но не более 2 мм
5. Угловое смещение Например, из-за: - неисправного оборудования; - неправильной центровки заготовок Допускается, если e <= 1 мм
6. Высокий и узкий грат, как правило, не касающийся краями трубы Чрезмерно расплавленный, с острыми краями шов либо по всей длине, либо локальный в результате ошибочных сварочных параметров Допускается при положительных результатах механических испытаний
7. Неправильно сформированный сварной шов Слишком широкий или слишком узкий локальный грат или по всей длине шва, обусловленный, например, неправильным: - временем нагрева; - режимом температуры нагретого инструмента; - усилием сжатия Диапазон рекомендуемых значений ширины валика (см. диаграмму 1 в Приложении А)
8. Несимметричный грат
