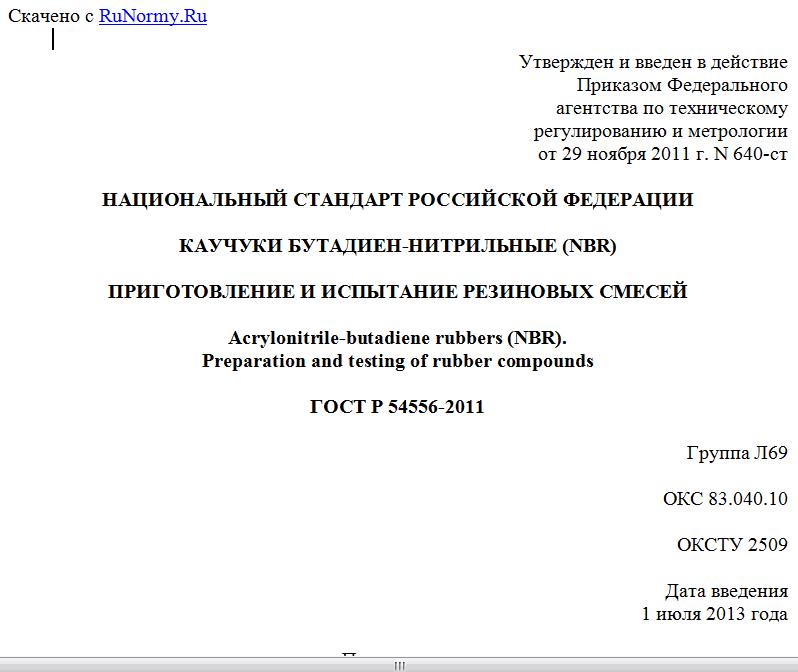

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2011 г. N 640-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАУЧУКИ БУТАДИЕН-НИТРИЛЬНЫЕ (NBR)
ПРИГОТОВЛЕНИЕ И ИСПЫТАНИЕ РЕЗИНОВЫХ СМЕСЕЙ
Acrylonitrile-butadiene rubbers (NBR).
Preparation and testing of rubber compounds
ГОСТ Р 54556-2011
Группа Л69
ОКС 83.040.10
ОКСТУ 2509
Дата введения
1 июля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский центр стандартизации, информации и сертификации сырья, материалов и веществ" (ФГУП "ВНИЦСМВ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, выполненного Федеральным государственным унитарным предприятием "Научно-исследовательский институт синтетического каучука" (ФГУП "НИИСК").
2. Внесен Техническим комитетом по стандартизации ТК 160 "Продукция нефтехимического комплекса".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2011 г. N 640-ст.
4. Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д 3187-2006 "Стандартные методы испытаний каучуков. Оценка бутадиен-акрилонитрильных каучуков (NBR)" (ASTM D 3187-2006 "Standard test methods for rubber - Evaluation of NBR (acrylonitrile-butadiene rubber)"). При этом дополнительные слова, фразы, ссылки, примечания, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации, выделены курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
Сведения о соответствии ссылочных национальных стандартов международному стандарту и стандартам АСТМ, использованным в качестве ссылочных в примененном стандарте, приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт устанавливает стандартные рецепт, ингредиенты, режимы смешения и методы испытаний резиновых смесей и вулканизатов, используемых для оценки различных типов бутадиен-нитрильных каучуков (NBR).
1.2. В настоящем стандарте не установлены все вопросы обеспечения безопасности, связанные с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил безопасности и охраны здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения
ГОСТ Р 54547-2011 Смеси резиновые. Определение вулканизационных характеристик с использованием безроторных реометров
ГОСТ Р 54549-2011 Каучуки синтетические. Отбор проб
ГОСТ Р 54552-2011 Каучуки и резиновые смеси. Определение вязкости, релаксации напряжения и характеристик подвулканизации с использованием вискозиметра Муни
ГОСТ Р 54553-2011 Резина и термопластичные эластомеры. Определение упругопрочностных свойств при растяжении
ГОСТ Р 54554-2011 Смеси резиновые стандартные. Материалы, оборудование, методы смешения и приготовления вулканизованных пластин
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Назначение и применение методов испытаний
3.1. Настоящие методы испытаний предназначены в основном для арбитражных целей, но могут быть использованы для контроля качества каучуков. Они могут быть также использованы в исследовательских работах и для сравнения различных образцов каучуков в стандартном рецепте.
3.2. Приведенные в стандарте методы испытаний могут быть использованы для оценки каучука покупателем.
4. Стандартный рецепт для испытаний
4.1. Стандартный рецепт приведен в таблице 1.
Таблица 1
Стандартный рецепт
Наименование Номер SRM/IRM по NIST Массовая часть
Бутадиен-нитрильный каучук (NBR) - 100,00
Оксид цинка <a> 3,00
Сера с покрытой поверхностью <b> - 1,50
Стеариновая кислота <a> 1,00
Печной технический углерод из нефтяного сырья SRB-B4 40,00
TBBSC <c> <a> 0,70
Всего: 146,20
Коэффициент загрузки при смешении на вальцах <d> 4,00
Коэффициент загрузки при смешении в закрытом микросмесителе:
- головка кулачкового типа <e> 0,50
- головка типа Бенбери <e> 0,43
<a> Используют очередную партию контрольного ингредиента SRM/IRM. <b> Рекомендуется использовать серу, покрытую 2%-ным . Стандартную серу, покрытую 2%-ным , можно получить в C. P. Hall Co., 4460 Hudson Drive, Stow, OH 44224. <c> N-трет-бутил-2-бензотиазолсульфенамид. <d> При изготовлении смесей на вальцах и в закрытых резиносмесителях каучук и технический углерод взвешивают с точностью до 1,0 г, серу и ускоритель вулканизации - с точностью до 0,02 г, остальные ингредиенты - с точностью до 0,1 г. <e> При изготовлении смесей в закрытом микросмесителе взвешивают каучук и ингредиенты с точностью до 0,1 г и смешивают. Отдельно вводимые ингредиенты, если их вводят порознь, взвешивают с точностью до 0,001 г. При приготовлении смеси в закрытом микросмесителе рекомендуется для большей точности ее приготовления проводить смешение всех ингредиентов, кроме технического углерода, в ходе взвешивания. Смесь ингредиентов получают смешением пропорциональных масс каждого ингредиента в смесителе для сухих порошков, например в биконическом или V-образном смесителе. Для смешения небольших количеств ингредиентов можно использовать ступку и пестик.
Допускается использовать отечественные контрольные ингредиенты, аттестованные в качестве стандартных. При разногласиях используют стандартные ингредиенты SRM/IRM.
5. Отбор и подготовка проб
5.1. Отбор и подготовку проб проводят в соответствии с ГОСТ Р 54549.
6. Методы смешения
6.1. Смесь может быть приготовлена на вальцах или в закрытом микросмесителе, или в закрытом резиносмесителе. При разных методах смешения могут быть получены несколько отличающиеся результаты.
6.2. Смешение на вальцах
6.2.1. Общие требования к режиму смешения приведены в ГОСТ Р 54554.
6.2.1.1. При смешении температура поверхности валков должна быть (50 +/- 5) °C. Необходимо поддерживать, по возможности, точнее указанный ниже зазор между валками, чтобы обеспечить одинаковую механопластикацию каучука вследствие вальцевания.
Для поддержания хорошо обрабатываемого запаса смеси может потребоваться регулировка зазора между валками.
6.2.2. Режим смешения на вальцах приведен в таблице 2.
Таблица 2
Режим смешения на вальцах
Операция смешения Продолжительность, мин Общая продолжительность, мин
Вальцуют каучук на медленном валке при зазоре между валками (1,40 +/- 0,05) мм 2 2
Вводят одновременно стеариновую кислоту и оксид цинка, затем также одновременно вводят серу и
