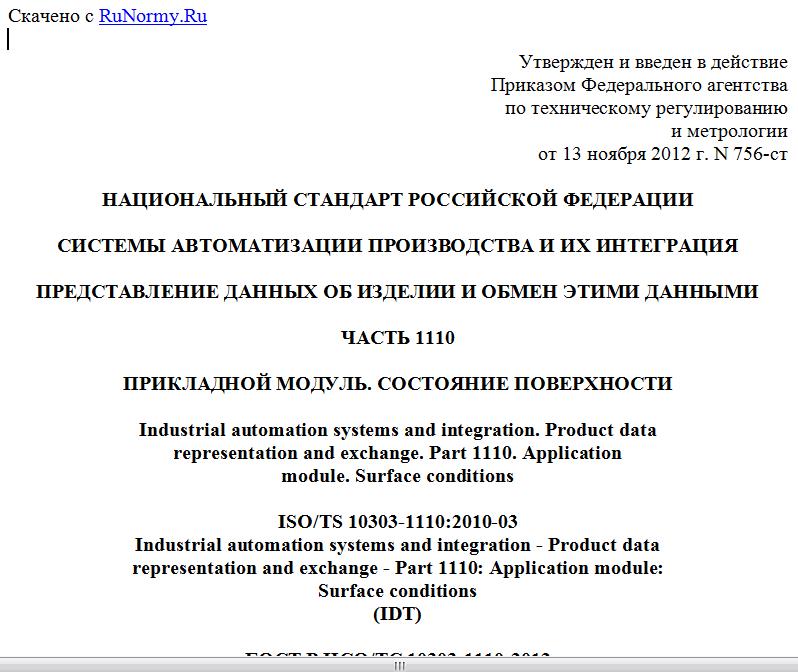

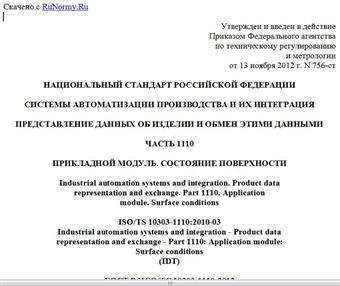

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 ноября 2012 г. N 756-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 1110
ПРИКЛАДНОЙ МОДУЛЬ. СОСТОЯНИЕ ПОВЕРХНОСТИ
Industrial automation systems and integration. Product data
representation and exchange. Part 1110. Application
module. Surface conditions
ISO/TS 10303-1110:2010-03
Industrial automation systems and integration - Product data
representation and exchange - Part 1110: Application module:
Surface conditions
(IDT)
ГОСТ Р ИСО/ТС 10303-1110-2012
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 сентября 2013 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 ноября 2012 г. N 756-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1110:2010-03 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1110. Прикладной модуль. Состояние поверхности" (ISO/TS 10303-1110:2010-03 "Industrial automation systems and integration - Product data representation and exchange - Part 1110: Application module: Surface conditions").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте http://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Стандарт подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".
Настоящий стандарт определяет прикладной модуль для представления характеристик поверхности и обработки поверхности применительно к материалу. Данный модуль представляет характеристики поверхности, которые могут быть определены конструктором для достижения требуемой функциональности детали или для удовлетворения эстетических требований.
Второе издание ИСО/ТС 10303-1110 включает в себя приведенные ниже изменения к первому изданию.
В прикладную эталонную модель (ПЭМ) добавлены следующие объявления на языке EXPRESS и спецификации интерфейсов:
- USE FROM Generic_material_aspects_arm;
- USE FROM Part_view_definition_arm;
- USE FROM Value_with_unit_extension_arm;
- measuring_gauge_select;
- sf_material_item_select;
- Extended_visual_appearance.
Из ПЭМ исключены следующие объявления на языке EXPRESS и спецификации интерфейсов:
- USE FROM Construction_geometry_arm;
- USE FROM Document_and_version_identification_arm;
- USE FROM Extended_measure_representation_arm;
- USE FROM Measure_representation_arm;
- USE FROM Pdm_material_aspects_arm;
- USE FROM Product_view_definition_arm;
- USE FROM Shape_property_assignment_arm;
- Physical_model;
- Physical_model_version;
- Physical_model_representation.
Также изменены спецификация отображений, схема интерпретированной модели модуля (ИММ) и EXPRESS-G диаграммы для того, чтобы отразить и обеспечить соответствие изменениям, внесенным в ПЭМ.
Третье издание ИСО/ТС 10303-1110, соответствующее настоящему стандарту, включает в себя приведенные ниже изменения ко второму изданию.
Из ИММ исключено следующее объявление на языке EXPRESS и спецификация интерфейса:
- REFERENCE FROM Single_part_representation_mim (categories_of_product).
Также внесены изменения в EXPRESS-G диаграммы для того, чтобы отразить и обеспечить соответствие изменениям, внесенным в ИММ.
В разделе 1 определены область применения данного прикладного модуля, его функциональность и относящиеся к нему данные.
В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.
В разделе 4 установлены информационные требования прикладной предметной области с использованием принятой в ней терминологии.
Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1 Область применения
Настоящий стандарт определяет прикладной модуль "Состояние поверхности".
Требования настоящего стандарта распространяются на:
- слой покрытия;
- коэффициент контакта;
- твердость;
- связь состояния поверхности с формой;
- неровности поверхности, такие как шероховатость и волнистость;
- тактильное восприятие;
- результат обработки;
- визуальное восприятие;
- элементы, относящиеся к области применения прикладного модуля "Допуски размеров", установленного в ИСО/ТС 10303-1050;
- элементы, относящиеся к области применения прикладного модуля "Обобщенное описание материалов", установленного в ИСО/ТС 10303-1681;
- элементы, относящиеся к области применения прикладного модуля "Определение вида детали", установленного в ИСО/ТС 10303-1023;
- элементы, относящиеся к области применения прикладного модуля "Расширенное представление размерной величины", установленного в ИСО/ТС 10303-1753.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):
ИСО/МЭК 8824-1 Информационная технология. Абстрактная синтаксическая нотация версии 1 (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1, Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation)
ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21, Industrial automation systems and integration - Product data representation and exchange - Part 21:
