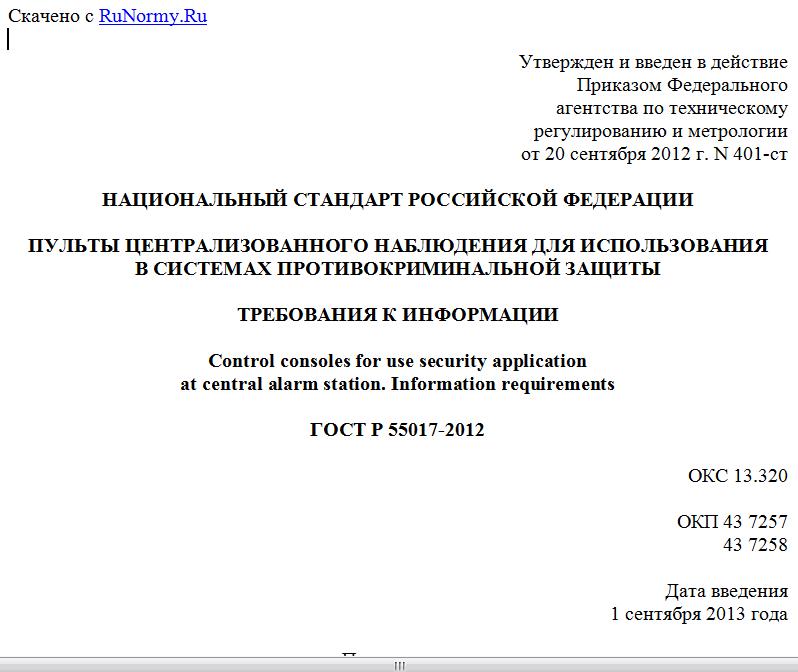

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 сентября 2012 г. N 401-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПУЛЬТЫ ЦЕНТРАЛИЗОВАННОГО НАБЛЮДЕНИЯ ДЛЯ ИСПОЛЬЗОВАНИЯ
В СИСТЕМАХ ПРОТИВОКРИМИНАЛЬНОЙ ЗАЩИТЫ
ТРЕБОВАНИЯ К ИНФОРМАЦИИ
Control consoles for use security application
at central alarm station. Information requirements
ГОСТ Р 55017-2012
ОКС 13.320
ОКП 43 7257
43 7258
Дата введения
1 сентября 2013 года
Предисловие
1. Разработан Федеральным казенным учреждением Научно-исследовательский центр "ОХРАНА" (ФКУ НИЦ "ОХРАНА") МВД России, Главным Управлением вневедомственной охраны (ГУВО) МВД России.
2. Внесен Техническим комитетом по стандартизации ТК 234 "Системы тревожной сигнализации и противокриминальной защиты".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2012 г. N 401-ст.
4. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Пульты централизованного наблюдения (ПЦН) являются неотъемлемой частью систем передачи извещений (СПИ) и в настоящее время представлены в широком разнообразии.
Настоящий стандарт разработан в целях установления единых требований к отображаемой на ПЦН информации для формирования единой информационной базы ПЦН.
Настоящий стандарт не содержит требований к защите информации, а также требования к СПИ, каналам связи, передаче и обработке информации.
Требования к СПИ являются объектом стандартизации отдельной серии национальных стандартов, в которых будут рассмотрены дополнительные параметры ПЦН в рамках СПИ, а также требования к специальным техническим средствам оснащения ПЦН, таким как типовому компьютерному и сетевому оборудованию, специализированному программному обеспечению.
Настоящий стандарт разработан с перспективой включения в серию стандартов на СПИ.
Настоящий стандарт следует применять совместно с:
ГОСТ Р 50775-95 Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 1. Общие положения;
ГОСТ Р 52435-2005 Технические средства охранной сигнализации. Классификация. Общие технические требования и методы испытаний.
1. Область применения
Настоящий стандарт распространяется на вновь разрабатываемые и модернизируемые пульты централизованного наблюдения (ПЦН), используемые в системах противокриминальной защиты (системах тревожной сигнализации).
ПЦН предназначены для получения и отображения информации о состоянии охраняемых объектов.
Настоящий стандарт устанавливает виды отображаемой на мониторе оператора ПЦН информации и определяет требования к ней.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 52551-2006 Системы охраны и безопасности. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Пультовое оконечное устройство: составная часть пульта централизованного наблюдения, предназначенная для приема и преобразования извещений от объектовых оконечных устройств и/или ретранслятора(ов), а также при наличии обратного канала для передачи команд телеуправления на объектовые оконечные устройства и/или ретранслятор(ы).
3.2.
Система тревожной сигнализации; СТС: электрическая установка, предназначенная для обнаружения и сигнализации о наличии опасности. [ГОСТ Р 50775-95, пункт 4.2]
3.3.
Система передачи извещений; СПИ: совокупность совместно действующих технических средств для передачи по каналам связи и для приема в пункте централизованной охраны извещений о проникновении на охраняемые объекты и (или) пожаре на них, служебных и контрольно-диагностических извещений, а также (при наличии обратного канала) для передачи и приема команд телеуправления. [ГОСТ 26342-84, приложение 1]
3.4.
Охраняемый объект: объект, охраняемый подразделениями охраны и оборудованный действующими техническими средствами охранной, пожарной и (или) охранно-пожарной сигнализации. [ГОСТ 26342-84, приложение 1]
3.5. Пульт централизованного наблюдения; ПЦН: аппаратно-программный комплекс, являющийся составной частью системы передачи извещений, включающий пультовое оконечное устройство, персональный(ные) компьютер(ы) и специализированное программное обеспечение и предназначенный для приема, обработки, регистрации извещений и отображения в заданном виде тревожной, служебной и контрольно-диагностической информации, а также при наличии обратного канала для передачи команд телеуправления.
3.6. Информационное поле: специальное пространство монитора оператора ПЦН, предназначенное для размещения отображаемой информации о состоянии СТС охраняемых объектов.
3.7. Отображаемая информация: данные, располагаемые в соответствующих информационных полях монитора, о состоянии СТС охраняемых объектов, которые представляют собой необходимые сведения для оперативного решения служебных задач.
3.8. Извещение о проникновении: сообщение о несанкционированном проникновении (попытке несанкционированного проникновения) на охраняемый объект, сформированное в результате срабатывания охранного извещателя.
3.9. Извещение о нападении: сообщение о возникновении криминальной или террористической угрозы на охраняемом объекте, сформированное при приведении в действие кнопки тревожной сигнализации.
3.10. Извещение о пожаре: сообщение о пожаре на охраняемом объекте, сформированное в результате срабатывания пожарного извещателя.
3.11. Извещение о неисправности: сообщение, формируемое СТС о неисправном состоянии составных частей СТС охраняемых объектов.
3.12. Извещение о несанкционированном доступе к составной части СТС: сообщение, формируемое при попытке несанкционированного доступа к составной части СТС.
3.13. Извещение о нештатных ситуациях: сообщение о ситуациях, связанных с нарушением работы контролируемых инженерных сетей жизнеобеспечения на охраняемом объекте.
3.14.
Автоматическая система тревожной сигнализации: система тревожной сигнализации (система охранной (охранно-пожарной) сигнализации), обеспечивающая автоматический переход из нормального состояния в отключенное и обратно под управлением ответственного лица, пользователя, владельца или жильца без обращения к другим системам, например к системе электросвязи. [ГОСТ Р 50775-95, пункт 4.33]
3.15.
Ручная система тревожной сигнализации: система тревожной сигнализации, обеспечивающая переход из нормального состояния в отключенное и обратно неавтоматически. [ГОСТ Р 50775-95, пункт 4.34]
3.16. Кнопка тревожной сигнализации; КТС: охранный извещатель с ручным или иным неавтоматическим способом приведения в действие, предназначенный для формирования извещения о нападении.
3.17.
Рубеж охранной сигнализации: шлейф сигнализации, совокупность шлейфов или лучей (для сигнализации, использующей передачу извещений по радиоканалу), контролирующих охраняемые зоны, территории, здания или помещения (периметр, объем или площадь последних, непосредственно ценности или подходы к ним) на пути возможного движения нарушителя к материальным ценностям, при преодолении которых выдается соответствующее извещение о проникновении. [ГОСТ Р 52551-2006, статья 2.7.93]
3.18.
Охраняемая зона: часть охраняемого объекта, контролируемая одним шлейфом охранной сигнализации (для комплексов охранной сигнализации), одним шлейфом пожарной сигнализации (для установок пожарной сигнализации), одним шлейфом охранно-пожарной сигнализации или совокупностью шлейфов охранной и пожарной сигнализации (для комплексов охранно-пожарной сигнализации). [ГОСТ 26342-84, приложение 1]
3.19. Ретранслятор: составная часть системы передачи извещений, устанавливаемая в промежуточном пункте между охраняемыми объектами и пунктом установки пульта централизованного наблюдения или на охраняемом объекте и предназначенная для приема извещений от объектовых оконечных устройств или другого(их) ретранслятора(ов), преобразования сигналов и их передачи на последующий(ие) ретранслятор(ы) или пульт централизованного наблюдения, а также (при наличии обратного канала) для приема от пульта централизованного наблюдения или другого(их) ретранслятора(ов) и передачи на объектовые оконечные устройства команд телеуправления.
