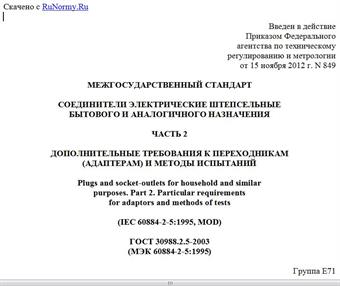

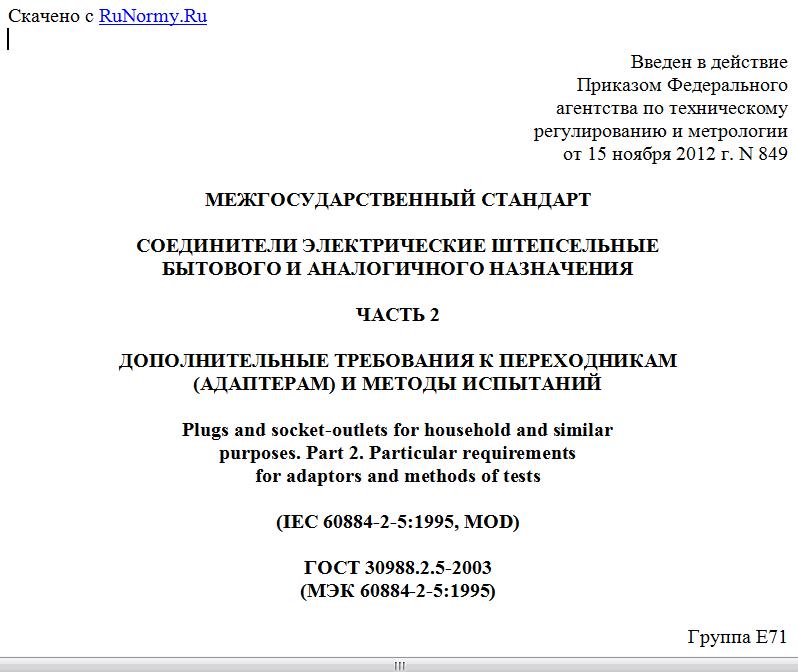

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 849
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛИ ЭЛЕКТРИЧЕСКИЕ ШТЕПСЕЛЬНЫЕ
БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
ЧАСТЬ 2
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЕРЕХОДНИКАМ
(АДАПТЕРАМ) И МЕТОДЫ ИСПЫТАНИЙ
Plugs and socket-outlets for household and similar
purposes. Part 2. Particular requirements
for adaptors and methods of tests
(IEC 60884-2-5:1995, MOD)
ГОСТ 30988.2.5-2003
(МЭК 60884-2-5:1995)
Группа Е71
МКС 29.120.20
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации Российской Федерации ТК 330 "Электроустановочные изделия".
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 5 декабря 2003 г. N 24).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 849 межгосударственный стандарт ГОСТ 30988.2.5-2003 (МЭК 60884-2-5:1995) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60884-2-5:1995. Plugs and socket-outlets for household and similar purposes - Part 2: Particular requirements for adaptors (Соединители электрические штепсельные бытового и аналогичного назначения. Часть 2. Дополнительные требования к переходникам (адаптерам) и методы испытаний) путем внесения дополнительных требований с учетом потребностей национальной экономики указанных выше государств.
5. Настоящий стандарт разработан на основе применения ГОСТ Р 51322.2.5-99 (МЭК 60884-2-5-95).
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
В настоящем стандарте изложены технические требования, правила и методы испытаний, которые дополняют, изменяют и исключают соответствующие разделы и/или пункты ГОСТ 30988.1.
1. Область применения
Раздел дополнить абзацем (после четвертого абзаца):
Настоящий стандарт распространяется на переходники (далее - адаптеры) со шторками и без шторок, с плавкими предохранителями и без них, бытового и аналогичного назначения, предназначенные для присоединения электрических приемников переменного тока.
Плавкие предохранители адаптеров со шторками не предназначены для защиты электроприборов и их частей от перегрузки.
Дополнения, учитывающие требования экономики страны, приведены в Приложении А.
Пункты, дополнительные к ГОСТ 30988.1, начинаются с номера 101.
Методы испытаний в тексте стандарта выделены курсивом, примечания - петитом.
Требования стандарта являются обязательными.
2. Нормативные ссылки
По ГОСТ 30988.1 со следующими дополнениями.
Раздел дополнить ссылками на следующие стандарты:
ГОСТ 30988.1-2002 (МЭК 60884-1:1994) Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний
ГОСТ 30850.2.1-2002 (МЭК 60669-2-1:1996) Выключатели для бытовых и аналогичных стационарных электрических установок. Часть 2-1. Дополнительные требования к полупроводниковым выключателям и методы испытаний
ГОСТ IEC 60227-1-2011 Кабели с поливинилхлоридной изоляцией на номинальные напряжения до 450/750 В включительно. Часть 1. Общие требования
ГОСТ 31196.0-2012 (IEC 60269-1:1998) Предохранители плавкие низковольтные. Часть 1. Общие требования.
3. Определения
В настоящем стандарте применяют термины по ГОСТ 30988.1 со следующими изменениями и дополнениями.
Примечание 3 изложить в новой редакции:
#Примечание 3. Термин "арматура" используют как общий термин для вилок и адаптеров; термин "переносная арматура" распространяют на вилки и переносные розетки и адаптеры.#
Дополнить примечанием 5:
#Примечание 5. Термин "адаптер" используют как общий термин на адаптеры всех типов, за исключением случая, когда упоминается один определенный тип.#
Пункты 3.25 и 3.26 изложить в новой редакции:
3.25. Номинальное напряжение: напряжение, установленное изготовителем адаптеров, которое указывают в стандартном листе.
3.26. Номинальный ток: ток, установленный изготовителем адаптеров, который указывают в стандартном листе.
Раздел дополнить пунктами:
3.101. Адаптер: переносной соединитель, представляющий собой объединенные в одном корпусе вилку и одно- или многоместную розетку, гнездовые контакты которой электрически соединены со штырями вилки.
3.102. Адаптер с предохранителем: адаптер с заменяемым плавким предохранителем, соединенным с одним или несколькими токопроводящими полюсами.
3.103. Поляризованный адаптер с предохранителем: адаптер с предохранителем, конструкция которого позволяет вставлять вилку адаптера в поляризованную розетку электрической сети только способом, обеспечивающим соответствие между нейтральным и фазным штырями вилки адаптера и соответствующими гнездами розетки.
3.104. Многоместный адаптер: адаптер, конструкция которого позволяет подсоединение одновременно не менее двух вилок в многоместную розетку адаптера.
3.105. Преобразовательный адаптер: адаптер, использование которого обеспечивает возможность присоединения одного или более типов вилок к розетке, не предназначенной для таких вилок.
3.106. Промежуточный адаптер: адаптер, который допускает присоединение вилок электроприборов одного или более типов с розетками через управляющее устройство, например регулятор тока, выключатель с таймером, фотоэлектрический переключатель и т.п., которые либо встроены в промежуточный адаптер, либо подсоединены к нему гибким кабелем. В этом случае они могут быть разборными или спрессованными.
#Примечание. Управляющее устройство отвечает требованиям других стандартов, например ГОСТ 30850.2.1.#
3.107. Разборный промежуточный адаптер: адаптер, конструкция которого допускает замену гибкого кабеля или шнура.
3.108. Неразборный промежуточный адаптер: адаптер, сконструированный так, что он является одним целым с гибким кабелем или шнуром после соединения, произведенного изготовителем (см. также 14.1).
3.109. Наружный кабель: кабель, часть которого является наружной по отношению к промежуточному адаптеру. Такой кабель может быть питающим либо соединительным между отдельными частями устройства.
4. Общие требования
По ГОСТ 30988.1.
5. Общие требования к испытаниям
По ГОСТ 30988.1.
