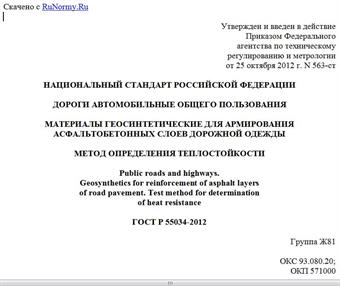

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 октября 2012 г. N 563-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
МАТЕРИАЛЫ ГЕОСИНТЕТИЧЕСКИЕ ДЛЯ АРМИРОВАНИЯ
АСФАЛЬТОБЕТОННЫХ СЛОЕВ ДОРОЖНОЙ ОДЕЖДЫ
МЕТОД ОПРЕДЕЛЕНИЯ ТЕПЛОСТОЙКОСТИ
Public roads and highways.
Geosynthetics for reinforcement of asphalt layers
of road pavement. Test method for determination
of heat resistance
ГОСТ Р 55034-2012
Группа Ж81
ОКС 93.080.20;
ОКП 571000
Дата введения
1 апреля 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Автономной некоммерческой организацией "Научно-исследовательский институт транспортно-строительного комплекса" (АНО "НИИ ТСК") совместно с Обществом с ограниченной ответственностью "Мегатех инжиниринг" (ООО "Мегатех инжиниринг").
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 октября 2012 г. N 563-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на геосинтетические материалы, применяемые при армировании асфальтобетонных слоев дорожных одежд, и устанавливает метод определения теплостойкости геосинтетических материалов, характеризующей их стойкость к температурам укладки асфальтобетонной смеси.
Настоящий стандарт не распространяется на геосинтетические материалы, у которых значения предела прочности при растяжении в продольном и поперечном направлениях составляют менее 50 Н/м или более 500 кН/м.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.1.019-2009. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р 12.4.246-2008. Система стандартов безопасности труда. Средства индивидуальной защиты рук. Перчатки. Общие технические требования. Методы испытаний
ГОСТ Р 55028-2012. Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Классификация, термины и определения
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования к безопасности
ГОСТ 12.4.068-79. Система стандартов безопасности труда. Средства индивидуальной защиты дерматологические. Классификация и общие требования
ГОСТ 12.4.131-83. Халаты женские. Технические условия
ГОСТ 12.4.132-83. Халаты мужские. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 28840-90. Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55028, а также следующие термины с соответствующими определениями:
3.1. Теплостойкость: относительная величина, характеризующая способность материала сохранять свои прочностные качества после воздействия на него в течение определенного времени определенной повышенной температуры, характерной для режимов укладки горячих асфальтобетонных смесей.
3.2. Образец для испытаний: образец материала определенных размеров, вырезанный из пробы материала.
3.3. Проба материала: представительная часть изделия (материала), предназначенная для изготовления образцов для испытаний, результаты которых будут распространены на конкретную единицу материала (партию, серию).
3.4. Поперечное направление: направление в плоскости полотна материала, перпендикулярное направлению его движения при изготовлении.
3.5. Продольное направление: направление в плоскости полотна материала, параллельное направлению его движения при изготовлении.
3.6. Максимальная нагрузка: максимальное усилие при растяжении, полученное во время испытания.
3.7. Прочность при растяжении: максимальная нагрузка на единицу ширины, наблюдаемая во время испытания, при котором образец растягивается до разрыва.
3.8. Относительное удлинение при максимальной нагрузке: относительная деформация при растяжении, выраженная в процентах, показанная образцом при максимальной нагрузке.
3.9. Упаковочная единица: отдельно упакованная единица геосинтетического материала, подготовленного к отправке потребителю.
4. Требования к средствам измерений, вспомогательным
устройствам, материалам, реактивам
4.1. При выполнении измерений применяют следующие средства измерений, вспомогательные устройства и реактивы:
- разрывные и универсальные машины (далее - испытательные машины) по ГОСТ 28840 с относительной погрешностью показаний разрывной нагрузки не более 1,0% измеряемой величины, погрешностью показаний удлинения не более 1,0% измеряемой величины и оборудованные зажимами тисочного типа;
- зажимы испытательной машины тисочного типа, которые должны обеспечивать надежное закрепление образцов и не вызывать разрушений образцов в месте закрепления. Губки зажимов должны удерживать образцы без скольжения и повреждений;
- динамометрический ключ или иное измерительное оборудование, с помощью которого может осуществляться контроль усилия зажима образцов в испытательной машине с точностью +/- 5%, если контроль усилия зажима или возможность выдерживания одинакового усилия зажима с указанной точностью не предусмотрены конструкцией самой испытательной машины;
- измерительные металлические линейки (далее - линейки) по ГОСТ 427 с диапазонами измерений от 0 до 150 и от 0 до 1000 мм;
- лабораторная печь или климатическая камера (далее - камера), поддерживающая температуру 160 °C, с точностью поддержания температуры не ниже +/- 2 °C;
- устройство отсчета времени, встроенное в камеру, или отдельные часы с погрешностью не более 2 мин/сут.
5. Метод измерения
Измерение теплостойкости геосинтетических материалов выполняют методом сравнения результатов испытания на растяжение образцов материала, подвергшихся нагреванию до 160 °C (далее - нагреву), с результатами испытания контрольных образцов, не подвергшихся такому воздействию.
6. Требования безопасности и охраны окружающей среды
При работе с геосинтетическими материалами используют защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используют перчатки по ГОСТ Р 12.4.246. При работе с материалами, содержащими стекловолокно, дополнительно используют защитные дерматологические средства от пыли по ГОСТ 12.4.068.
При выполнении измерений соблюдают правила по электробезопасности по ГОСТ Р 12.1.019 и инструкции по эксплуатации оборудования.
Испытанный материал утилизируют в качестве твердых строительных отходов, соответствующих классу опасности не выше IV по ГОСТ 12.1.007, если иное не указано изготовителем материала на его упаковке или в сопроводительных документах.
7. Требования к условиям измерений
При выполнении измерений соблюдают следующие условия для помещений, в которых хранятся и испытываются образцы:
- температура (20 +/- 2) °C;
- относительная влажность (65 +/- 5)%.
При выполнении измерений должно быть исключено прямое воздействие солнечных лучей и нагревательных приборов (за исключением камеры) на материал.
8. Подготовка к выполнению измерений
8.1. При подготовке к выполнению измерений проводят следующие работы:
- отбор проб;
- подготовка образцов;
- подготовка и настройка оборудования к измерениям.
8.2. Отбор проб
Объем выборки устанавливают в соответствии с таблицей 1.
Таблица 1
