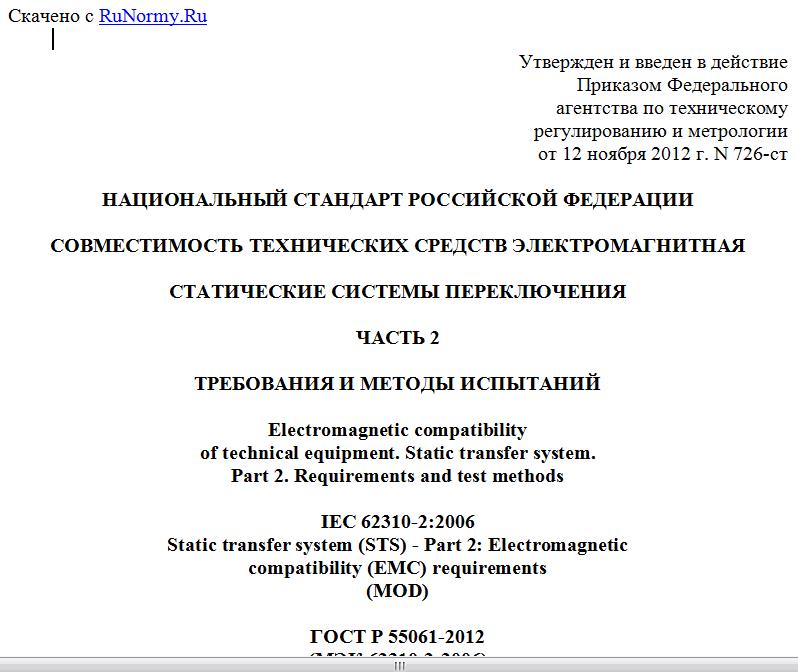

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 ноября 2012 г. N 726-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
СТАТИЧЕСКИЕ СИСТЕМЫ ПЕРЕКЛЮЧЕНИЯ
ЧАСТЬ 2
ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Electromagnetic compatibility
of technical equipment. Static transfer system.
Part 2. Requirements and test methods
IEC 62310-2:2006
Static transfer system (STS) - Part 2: Electromagnetic
compatibility (EMC) requirements
(MOD)
ГОСТ Р 55061-2012
(МЭК 62310-2:2006)
Группа ЭО2
ОКС 33.100
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Санкт-Петербургским филиалом "Ленинградское отделение научно-исследовательского института радио" (филиал ФГУП НИИР-ЛОНИИР) и Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 30 "Электромагнитная совместимость технических средств".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2012 г. N 726-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 62310-2:2006 "Статические системы переключения. Часть 2. Требования электромагнитной совместимости (ЭМС)" [IEC 62310-2:2006 "Static transfer system - Part 2: Electromagnetic compatibility (EMC) requirements"]. Дополнительные положения и требования, включенные в текст стандарта для учета особенностей российской национальной стандартизации, выделены в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Предисловие к МЭК 62310-2:2006
Международный стандарт МЭК 62310-2:2006, изд. 1, подготовлен подкомитетом 22 Н: "Системы бесперебойного питания (UPS)" Технического комитета 22 "Оборудование и электронные системы питания" Международной электротехнической комиссии (МЭК).
МЭК 62310 состоит из следующих указанных ниже частей под общим наименованием "Статические системы переключения (STS)":
- часть 1: Общие требования и требования по электробезопасности;
- часть 2: Требования электромагнитной совместимости (ЭМС);
- часть 3: Метод определения качества функционирования и требования к испытаниям.
Настоящий стандарт разработан в соответствии с основными требованиями, изложенными в Директивах ИСО/МЭК, часть 2.
1. Область применения
Настоящий стандарт распространяется на автономные статические системы переключения переменного тока (далее - ССП), предназначенные для обеспечения непрерывности питания нагрузки посредством управляемого переключения подачи мощности от двух или более независимых источников питания переменного тока с прерыванием или без прерывания.
Требования настоящего стандарта распространяются на ССП с напряжением до 1000 В переменного тока включительно, предназначенные для использования в однофазных, двухфазных и трехфазных линиях.
Настоящий стандарт имеет приоритет над всеми аспектами общих стандартов в области электромагнитной совместимости (ЭМС); при соответствии ССП требованиям настоящего стандарта проведение каких-либо дополнительных испытаний по ЭМС не требуется.
Настоящий стандарт также устанавливает номенклатуру видов испытаний по требованиям ЭМС, включая уровни электромагнитных помех и требования помехоустойчивости для обеспечения адекватного уровня электромагнитной совместимости ССП с другим оборудованием, применяемым в промышленных и жилых зонах.
Требования настоящего стандарта не учитывают экстремальные случаи, вероятность возникновения которых чрезвычайно мала.
В настоящем стандарте регламентированы условия проведения испытаний по требованиям ЭМС с учетом физических размеров и рабочей мощности ССП и критерии качества функционирования ССП при испытаниях на помехоустойчивость.
ССП, представленная на испытания, может состоять из одного устройства или из комплекта устройств. Во всех случаях испытуемая ССП должна соответствовать требованиям настоящего стандарта как самостоятельное изделие. Явления ЭМС, обусловленные источником питания или нагрузкой, подключенными ко входу и выходу ССП, соответственно, не учитывают.
Настоящий стандарт не распространяется на следующие изделия:
- устройства коммутации источников постоянного тока;
- системы с одним источником питания;
- системы переключения, в которых используют только электромеханические устройства коммутации, предназначенные для работы в системах аварийного питания с прерыванием питания, подаваемого в нагрузку во время переключения.
Примечание. Такое оборудование относится к области применения [1];
- устройства автоматической коммутации, интегрированные в системы бесперебойного питания, относящиеся к области применения [2].
Примечание. Для ССП, предназначенных для использования в самоходных средствах, на борту судов или самолетов, системах аварийного питания (например, используемых для средств поддержания здоровья, индикации пожара, спасения в чрезвычайных ситуациях и т.п.) или на высоте больше 1000 м, в тропических странах может возникнуть необходимость установления иных, чем установлено в настоящем стандарте, требований.
Особые условия окружающей среды не входят в сферу действия настоящего стандарта, а также не рассматриваются случаи неисправности ССП.
Общие требования к ССП, требования по безопасности, информация по интеграции ССП и ее вспомогательных устройств в сеть питания переменного тока содержатся в [3].
Настоящий стандарт устанавливает:
- требования ЭМС;
- методы испытаний;
- минимальные уровни качества функционирования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55055-2012 Радиопомехи индустриальные. Термины и определения
ГОСТ Р 50397-2011 (МЭК 60050-161:1990) Совместимость технических средств электромагнитная. Термины и определения
ГОСТ Р 51317.3.2-2006 (МЭК 61000-3-2:2005) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ Р 51317.4.2-2010 (МЭК 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 51318.16.1.1-2007 (СИСПР 16-1-1:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Приборы для измерения индустриальных радиопомех
ГОСТ Р 51318.16.1.2-2007 (СИСПР 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам
ГОСТ Р 51318.16.1.4-2008 (СИСПР 16-1-4:2007) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-4. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения излучаемых радиопомех и испытаний на устойчивость к излучаемым радиопомехам
ГОСТ Р 51318.22-2006 (СИСПР 22:2006) Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений
ГОСТ Р 50648-94 (МЭК 1000-4-9-93) Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной
